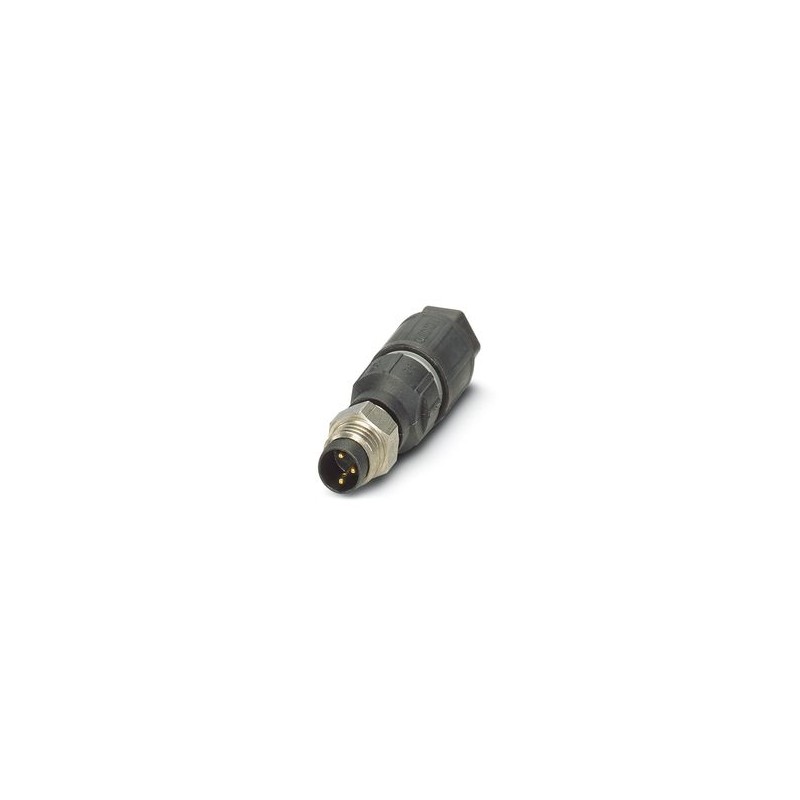

PHOENIX_CONTACT SACC-M 8MS-3QO-0,5-VA 1426313 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SACC-M 8MS-3QO-0,5-VA 1426313 PHOENIX CONTACT Sensor /Aktor-Stecker

Artikel-Nr.: SACC-M 8MS-3QO-0,5-VA

Code: 1426313

Hersteller: PHOENIX_CONTACT

Beschreibung:

Sensor - /Aktor-Stecker
Stecker, 3-polig, M8 gerader Stecker, Codierung: A, Scroll-Anschluss. Isolierung, Rändelmaterial: Edelstahl 1.4305, Außendurchmesser des Kabels 2,5 mm ... 5 Millimeter
Steckverbinder, 3-polig, Stecker gerade M8, Kodierung: A, Schneidklemmanschluss, Rändelmaterial: Edelstahl 1.4305, Leitungsaußendurchmesser 2,5 mm ... 5 mm

Kategorien:

  • Steckverbinder > Rundsteckverbinder, feldkonfektionierbar (Industriesteckverbinder)
  • PHOENIX_CONTACT > Kabel, Stecker, Boxen und QUICKON

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 16,67 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Technische Daten

Hinweise
AllgemeinACHTUNG:Beachten Sie beim Verlegen von Leitungen die zulässigen Biegeradien, da durch zu große Biegekräfte die Schutzart gefährdet wird. Fangen Sie vor dem Steckverbinder mechanische Lasten ab, z. B. durch Kabelbinder.

Montage
AnschlussartSchneidklemmanschluss

Artikeleigenschaften
ProdukttypRundsteckverbinder (kabelseitig)
Polzahl3
Anzahl der Kabelabgänge1
Geschirmtnein
KodierungA
Kabelabganggerade
Isolationseigenschaften
ÜberspannungskategorieII
Verschmutzungsgrad3

Maße
Länge43,4 mm
Außenmaß
Außendurchmesser2,5 mm ... 5 mm ±0,2 mm
Gehäuse
Gehäusedurchmesser12,5 mm

Materialangaben
Brennbarkeitsklasse nach UL 94HB
Material DichtungNBR
Material GriffkörperPA 6
Material KontaktCuSn
Material KontaktoberflächeNi/Au
Material KontaktträgerTPU GF
Material VerschraubungEdelstahl 1.4305
AderisolationsmaterialPVC / PE / PP / Gummi

Anschlussdaten
Leiteranschluss
AnschlussartSchneidklemmanschluss
Anschlussquerschnitt0,25 mm² ... 0,5 mm²
Anschlussquerschnitt AWG24 ... 20
Anzugsdrehmoment0,6 Nm (Druckmutter)
0,2 Nm (M8-Rändel)

Elektrische Eigenschaften
Bemessungsstoßspannung0,8 kV
Durchgangswiderstand≤ 5 mΩ
Isolationswiderstand≥ 100 MΩ
Nennspannung UN60 V AC
60 V DC
Nennstrom IN4 A

Mechanische Eigenschaften
Mechanische Daten
Steckzyklen≥ 100

Steckverbinder
Anschluss 1
Bauform KopfStecker
Kabelabgang Kopfgerade
Gewindeart KopfM8
KodierungA

Kabel / Leitung
Leitungsaußendurchmesser ()2,5 mm ... 5 mm

Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
SchutzartIP65
IP67
IP69K
Umgebungstemperatur (Betrieb)-25 °C ... 80 °C (Stecker/Buchse)

Normen und Bestimmungen
M8
NormbezeichnungM8-Steckverbinder
Normen/BestimmungenIEC 61076-2-104

ETIM for 1426313 Steckverbinder (EC002635)

MerkmalsnameKontaktausführung (EF001587)
Merkmalswertsonstige
MerkmalsnameDurchmesser des Steckverbinders (EF007496)
Merkmalswert12.5 mm
MerkmalsnameAnzahl der Datenkontakte (EF012232)
Merkmalswert0
MerkmalsnameAnzahl der Leistungskontakte (EF012216)
Merkmalswert0
MerkmalsnameAnzahl der Steuerkontakte (EF012217)
Merkmalswert3
MerkmalsnameFür Kabelaußendurchmesser (EF009475)
Merkmalswert2.5 mm
MerkmalsnameAusführung des Gehäuses (EF006980)
Merkmalswertgerade
MerkmalsnameBemessungsstrom In (EF008250)
Merkmalswert4 A
MerkmalsnameUmgebungstemperatur (EF002386)
Merkmalswert-25 °C
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert60 V
MerkmalsnameÜberspannungskategorie (EF006785)
MerkmalswertII
MerkmalsnameVerschmutzungsgrad (EF006786)
Merkmalswert3
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341)
Merkmalswert0.25 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339)
Merkmalswert0.25 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt eindrähtig (EF007337)
Merkmalswert0.25 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt mehrdrähtig (EF007343)
Merkmalswert0.25 mm²
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertSchneidklemmanschluss
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
MerkmalswertNickel
MerkmalsnameWerkstoff des Gehäuses (EF001596)
MerkmalswertKunststoff
MerkmalsnameBeschichtung Gehäuse (EF001601)
Merkmalswertsonstige
MerkmalsnameWerkstoff des Gewinderings (EF012304)
Merkmalswertsonstige
MerkmalsnameArt der Verriegelung (EF000208)
Merkmalswertsonstige
MerkmalsnameBrennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521)
MerkmalswertHB
MerkmalsnameMit Schutzleiter (EF007468)
MerkmalswertNein
MerkmalsnameSchutzart (IP), montiert (EF007466)
MerkmalswertIP65
MerkmalsnameMin. Anzahl der Steckzyklen (EF012212)
Merkmalswert100
MerkmalsnameGeschirmt (EF000881)
MerkmalswertNein
MerkmalsnameMit Statusanzeige (EF001602)
MerkmalswertNein
