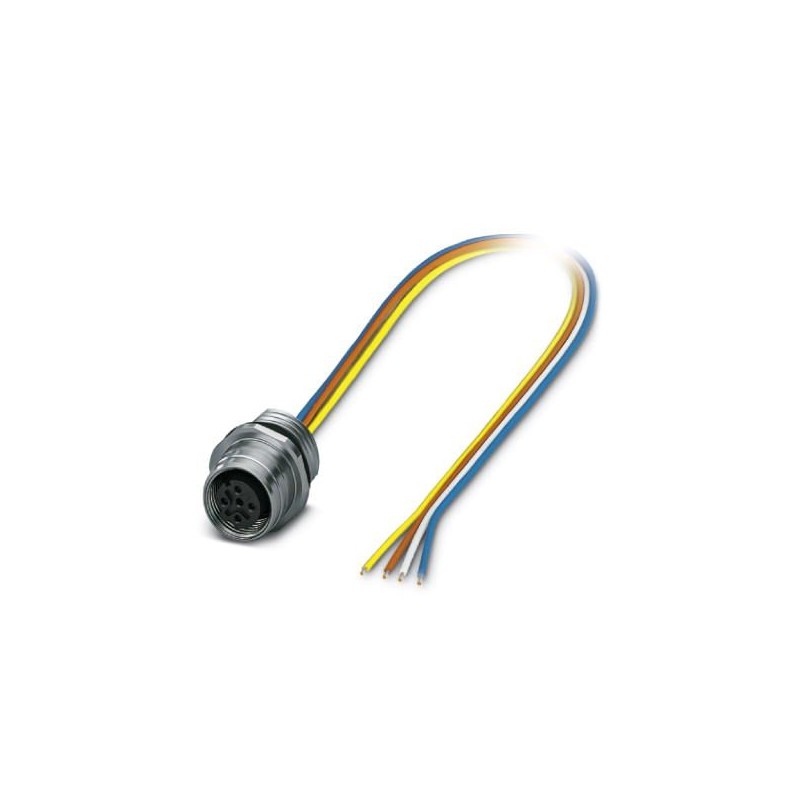

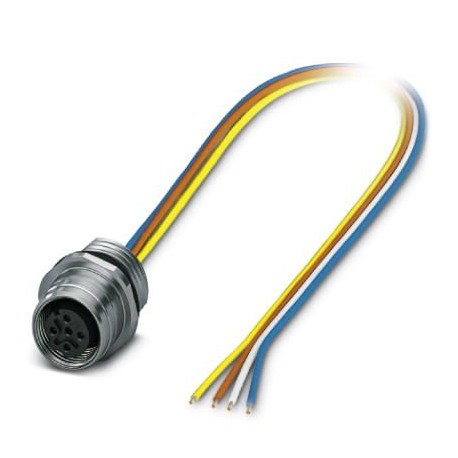

SACC-E-FSD-4CON-M16/0,5 PP 1027686 PHOENIX CONTACT Flush-type connector
SACC-E-FSD-4CON-M16/0,5 PP
1027686
PHOENIX_CONTACT
Flush-type connector
Konect. Stecker. apar sein. Stirnwand, PROFINET CAT5 (IEC11801:2002), 4-polig, Buchse Einbau, gerade, M12-Push-Pull, D, auf freies Kabelende, Frontwandmontage, M16 x 1,5, Einzellitzen, Kabellänge: 0,5 m, 0,34 mm², TPE-Flechtdraht
Steckverbinder > Rundsteckverbinder, Einbau (mit Leitung)
Feldgeräte Verbindung
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million sieben und zwanzig tausend sechs hundert sechs und achtzig |
|---|---|
| Verpackungseinheit | 1 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626533971 |
| Gewicht pro Stück (exklusive Verpackung) | 23.500 g |
| Custom tariff number | Fünf und achtzig Millionen vier hundert vier und vierzig tausend zwei hundert neunzig |
| Herkunftsland | DE (Deutschland) |
Allgemeine
| Hinweis | Die elektrischen und mechanischen Daten angegeben, davon ausgehen, dass das connector-paar ist richtig verriegelt und montiert. Wenn der Anschluss freigeschaltet ist und wenn es eine Gefahr der Verunreinigung, der Anschluss muss verschlossen werden mit einer Schutzkappe > IP54. Einflüsse, die sich aus Litzen, Kabel oder PWB-Versammlung muss auch berücksichtigt werden. |
|---|---|
| Nennstrom bei 40°C | 4 Ein |
| Nennspannung | 250 V |
| Bemessungsstoßspannung | 1,5 kV |
| Anzahl der Positionen | Vier |
| Isolationswiderstand | ≥ 100 MΩ |
| Codierung | D-kodiert |
| Normen/Vorschriften | M12-Stecker |
| Signal Typ/Kategorie | Universal |
| Status-Anzeige | Keine |
| Überspannungskategorie | II |
| Grad der Verschmutzung | Drei |
| Verbindungs-Methode | Einzelne Drähte |
| Insertion/withdrawal cycles | > 100 |
| Drehmoment | 3 Nm Und 4 Nm (Installation-Seite) |
| Montage-Typ | Vor der Montage M16 x 1,5 |
Material
| Entflammbarkeit nach UL 94 | V0 |
|---|---|
| Material, Kontakt | CuZn |
| Kontaktoberfläche material | Ni/Au |
| Kontakt carrier material | PA 6.6 |
| Material griffkörper | Nickel-plated brass |
| Material Rändel | Nickel-plated brass |
| Material | Messing, vernickelt |
| Dichtungsmaterial | NBR/FKM |
| Weitere material-Spezifikationen | PU-2K (Fugenmasse) |
Kabel
| Kabel-Typ | TPE-Litze |
|---|---|
| Leiterquerschnitt | 0,34 mm2 |
| AWG Signalleitung | Zwei und zwanzig |
| Leiter-Struktur signal-Linie | 7x 0,25 mm |
| Kern Durchmesser inklusive Isolierung | 1,2 mm ±0,07 mm |
| Dicke, Isolierung | 0,21 mm (Kerndämmung) |
| Draht-Farben | Gelb, orange, weiß, blau |
| Material Aderisolation | TPE |
| Leiter-material | Verzinnten Cu-Litzen |
| Normen/Spezifikationen | M12-Stecker |
| Isolationswiderstand | ≥ 20 MΩ*km |
| Leiter-Widerstand | ≤ 57.6 mΩ/m |
| Nennspannung, - Kabel | 300 V |
| Prüfspannung, Kabel | 2000 V AC |
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C (Kabel, Feste Verlegung) |
| -25 °C ... 85 °C (Kabel, flexible installation) |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum = 50 |
|---|---|
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
eCl@ss 8.0Sieben und zwanzig Millionen vier hundert vierzig tausend eins hundert dreieCl@ss 9.0Sieben und zwanzig Millionen vier hundert vierzig tausend eins hundert drei
| Merkmal | Wert |
|---|---|
| Kabellänge (EF000536) | 0.5 mm |
| Art des Steckkontaktes, außenseitig (EF005528) | ohne |
| Montageart (EF000003) | Frontmontage |
| Werkstoff des Gehäuses (EF001596) | sonstige |
| Werkstoff der Aderisolation (EF000061) | sonstige |
| Werkstoff der Kontaktbeschichtung (EF004020) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Umgebungstemperatur (EF002386) | 85 °C |
| Betriebstemperatur (EF002393) | -25 °C |
| Bemessungsspannung (EF000228) | 250 V |
| Mit Schirmanschluss (EF002535) | Nein |
| Einschraubgewinde (EF012303) | M12 |
| Aderquerschnitt (EF000018) | 0.34 mm² |
| Min. Anzahl der Steckzyklen (EF012212) | 100 |
| Schutzart (IP), montiert (EF007466) | sonstige |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 68 Mbytes |
|
