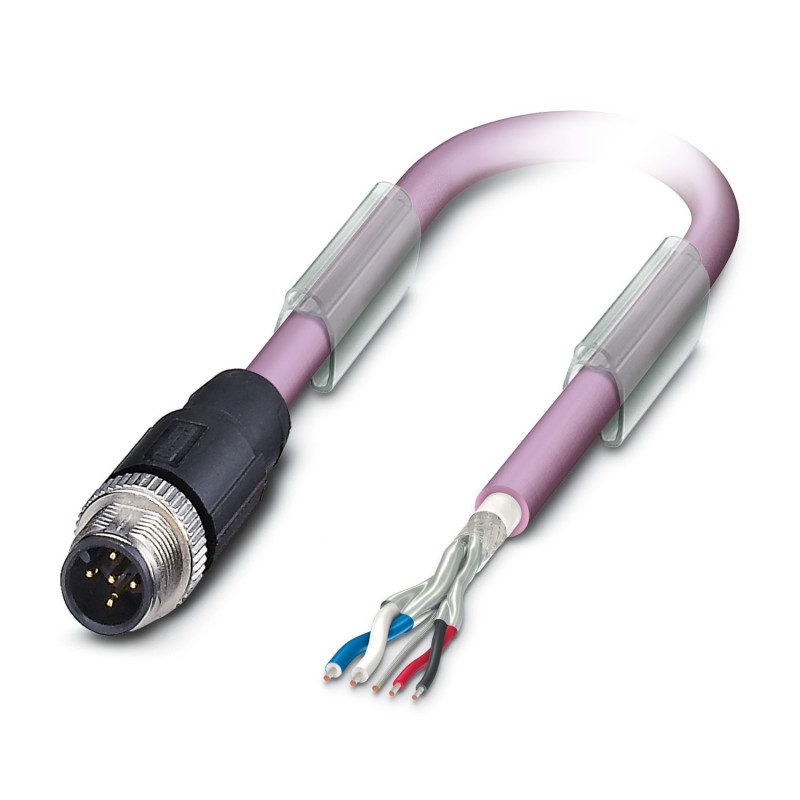

SAC-5P-M12MS/ 3,2-920 AE 1111541 PHOENIX CONTACT Bussystem-Kabel, CANopen
SAC-5P-M12MS/ 3,2-920 AE
1111541
PHOENIX_CONTACT
50
Bussystem-Kabel, CANopen
Bussystemleitung, CANopen®, DeviceNet™, 5-polig halogenfrei, geschirmt, gerader M12-Stecker, Kodierung: A, auf freies Kabelende, Kabellänge: 3,2 m, mit Aderendhülsen
Sensorkabel und Aktoren
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1111541 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Mindestbestellmenge | 50 STK |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4063151031930 |
| Gewicht pro Stück (exklusive Verpackung) | 195,376 g |
| Gewicht pro Stück (inklusive Verpackung) | 195,376 g |
| Zolltarifnummer | 85444290 |
| Herkunftsland | PL (Polen) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C (Stecker/Buchse) |
|---|---|
| Schutzart | IP65 |
| IP67 |
Allgemein
| Hinweis | Weitere Produkte mit variabler Leitungslänge finden Sie im Abschnitt Zubehör |
|---|---|
| Bemessungsstrom bei 40 °C | 4 A |
| Bemessungsspannung | 48 V AC |
| 60 V DC | |
| Polzahl | 5 |
| Isolationswiderstand | ≥ 100 MΩ |
| Kodierung | A - Standard |
| Signalart/Kategorie | CANopen® |
| DeviceNet™ | |
| Statusanzeige | Nein |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Steckzyklen | ≥ 100 |
Material
| Brennbarkeitsklasse nach UL 94 | HB |
|---|---|
| Material Kontakt | CuSn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | TPU GF |
| Material Griffkörper | TPU, schwer entflammbar, selbstverlöschend |
| Material Rändel | Zinkdruckguss, vernickelt |
Leitung
| Kabeltyp | CAN Bus/DeviceNet |
|---|---|
| Kabeltyp (Kurzzeichen) | 920 |
| UL AWM Style | 21198 (80 °C / 300 V) |
| Kabelaufbau | 2xAWG24/19+2xAWG22/19 |
| Leiterquerschnitt | 2x 0,25 mm² (Datenleitung) |
| 2x 0,34 mm² (Spannungsversorgung) | |
| 1x 0,34 mm² (Beilauflitze) | |
| AWG Signalleitung | 24 |
| AWG Spannungsversorgung | 22 |
| Leiteraufbau Signalleitung | 19x 0,13 mm |
| Leiteraufbau Spannungsversorgung | 19x 0,15 mm |
| Aderdurchmesser inkl. Isolierung | 1,95 mm ±0,05 mm (Datenleitung) |
| 1,4 mm ±0,05 mm (Spannungsversorgung) | |
| Aderfarben | rot-schwarz, blau-weiß |
| Paarverseilung | 2 Adern zum Paar |
| Art der Paarschirmung | Kunststoffkaschierte Alu-Folie, Alu-Seite außen |
| Gesamtverseilung | 2 Paare um eine Beilauflitze in der Mitte zur Seele |
| Schirmung | Geflecht aus verzinnten Kupferdrähten |
| Optische Schirmbedeckung | 80 % |
| Außenmantel, Farbe | violett RAL 4001 |
| Kabelaußendurchmesser D | 6,7 mm ±0,3 mm |
| Mindestbiegeradius, fest verlegt | 5 x D |
| Mindestbiegeradius, flexibel verlegt | 10 x D |
| Anzahl der Biegezyklen | 5000000 |
| Biegeradius | 70 mm |
| Mindestbiegeradius, Schleppketteneinsatz | 10 x D |
| Verfahrweg | 4,5 m |
| Verfahrgeschwindigkeit | 3 m/s |
| Beschleunigung | 3 m/s² |
| Kabelgewicht | 90 kg/km |
| Außenmantel, Material | PUR |
| Material Aderisolation | geschäumtes PE (Datenleitung) |
| PE (Spannungsversorgung) | |
| Material Leiter | verzinnte Cu-Litze |
| Isolationswiderstand | ≥ 5 GΩ*km (Datenleitung) |
| ≥ 5 GΩ*km (Spannungsversorgung) | |
| Schleifenwiderstand | ≤ 181,80 Ω/km (Datenleitung) |
| ≤ 114,80 Ω/km (Spannungsversorgung) | |
| Leitungs-Kapazität | nom. 40 nF/km (Datenleitung) |
| Wellenwiderstand | 120 Ω ±10 % (bei 1 MHz) |
| Dämpfung | ≤ 22,9 dB/km (bei 1 MHz) |
| ≤ 16,4 dB/km (bei 500 kHz) | |
| ≤ 9,5 dB/km (bei 125 kHz) | |
| Nennspannung Leitung | ≤ 300 V (Spitzenwert, nicht für Starkstromzwecke) |
| Prüfspannung Ader/Ader | 2000 V (50 Hz, 1 min.) |
| Prüfspannung Ader/Schirm | 2000 V (50 Hz, 1 min.) |
| Flammwidrigkeit | UL 1581, Sec. 1060 (FT-1) |
| IEC 60332-1 | |
| nach ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Halogenfreiheit | nach DIN VDE 0472 Teil 815 |
| nach IEC 60754-1 | |
| Sonstige Beständigkeit | adhäsionsarm |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C (Kabel, feste Verlegung) |
| -20 °C ... 80 °C (Kabel, bewegliche Verlegung) |
