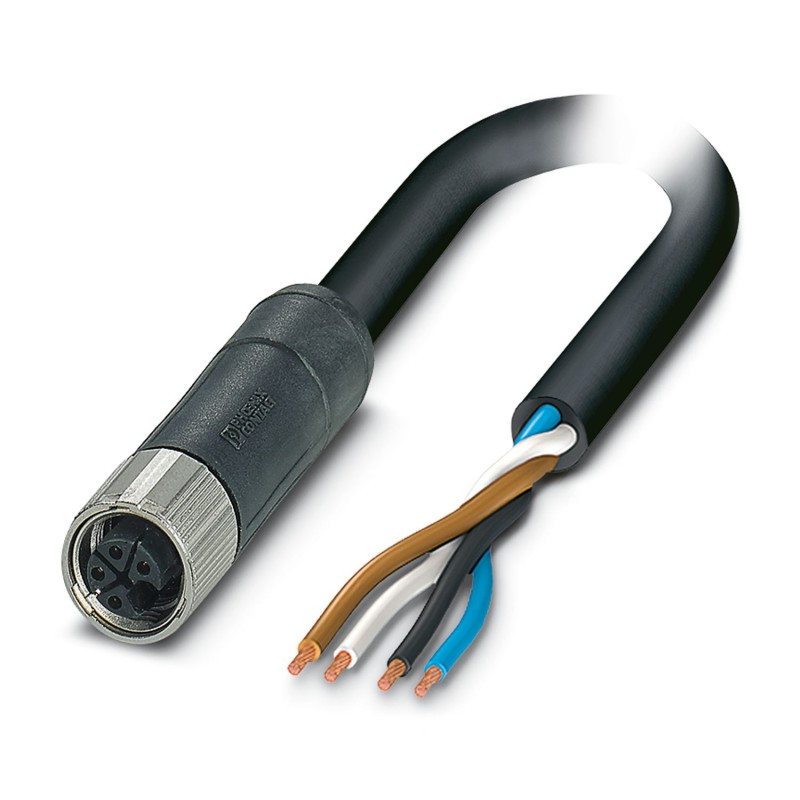

SAC-4P- 5,0-105/M12FSL 1425035 PHOENIX CONTACT Power-Kabel
SAC-4P-5,0-105/M12FSL
1425035
PHOENIX_CONTACT
Power-Kabel
Netzleitung, 4-polig halogenfrei, freies Kabelende, auf gerade Buchse M12, Kodierung: L, Kabellänge: 5 m, für Gleichstrom bis 12 A/63 V
Powerleitung, 4-polig, PUR halogenfrei, schwarzgrau RAL 7021, freies Leitungsende, auf Buchse gerade M12, Kodierung: L, Kabellänge: 5 m, für Gleichstrom bis 12 A / 63 V
Sensoren > Konfektioniertes Sensor-Aktor-Kabel
Sensorkabel und Aktoren
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Produkttyp | Power-Kabel |
| Anwendung | Energieversorgung |
| Polzahl | 4 |
| Anzahl der Kabelabgänge | 1 |
| Geschirmt | nein |
| Kodierung | L |
| Datenpflegestand | |
| Artikelrevision | 06 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Material Griffkörper | PP |
| Material Kontakt | CuZn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | PA |
| Material Verschraubung | Zinkdruckguss, vernickelt |
| Isolationswiderstand | ≥ 100 MΩ |
| Nennspannung UN | 63 V DC |
| Nennstrom IN | 12 A |
| Mechanische Daten | |
| Steckzyklen | ≥ 100 |
| Anschluss 1 | |
| Bauform | freies Leitungsende |
| Anschluss 2 | |
| Bauform | Buchse gerade M12 |
| Kodierungsart | L (Power) |
| Leitungslänge | 5 m |
| PUR halogenfrei schwarz [PUR] | |
| Maßzeichnung |  |
| Leitungsgewicht | 83 kg/km |
| UL AWM Style | 20549 / 10493 (80 °C / 300 V) |
| Polzahl | 4 |
| Geschirmt | nein |
| Leitungstyp | PUR halogenfrei schwarz [PUR] |
| Leitungsquerschnitt | 4x 1,5 mm² |
| Aderdurchmesser inklusive Isolierung | 2,2 mm ±0,05 mm |
| Leitungsaußendurchmesser | 6,75 mm ±0,2 mm |
| Außenmantel, Material | PUR |
| Außenmantel, Farbe | schwarzgrau RAL 7021 |
| Material Leiter | blanke Cu-Litze |
| Material Aderisolation | PP |
| Einzelader, Farbe | braun, weiß, blau, schwarz |
| Wandstärke Isolierung | ≥ 0,26 mm |
| Wandstärke Außenmantel | ca. 0,70 mm |
| Gesamtverseilung | 4 Adern längsverseilt |
| Leiterwiderstand max. | ≤ 14,1 Ω/km (bei 20 °C) |
| Isolationswiderstand | ≥ 1 GΩ*km (bei 20 °C) |
| Nennspannung Kabel | ≤ 300 V AC |
| Prüfspannung | ≥ 3000 V AC (Spark Test) |
| Mindestbiegeradius, fest verlegt | 5 x D |
| Mindestbiegeradius, flexibel verlegt | 10 x D |
| Kleinster Biegeradius, fest verlegt | 34 mm |
| Kleinster Biegeradius, beweglich verlegt | 68 mm |
| Dynamische Belastbarkeit (Biegen) | Biegezyklen maximal: 4000000, Biegeradius: 10 x D, Verfahrweg: 10 m, Verfahrgeschwindigkeit: 3 m/s, Beschleunigung: 10 m/s² |
| Halogenfreiheit | nach DIN VDE 0472 Teil 815 |
| nach DIN EN 50267-2-1 | |
| Flammwidrigkeit | nach UL 758/1581 (Cable Flame) |
| nach UL 758/1581 FT2 | |
| nach DIN EN 60332-2-2 | |
| Ölbeständigkeit | nach DIN EN 60811-404, 168 h bei 100 °C |
| nach UL 758, 168 h bei 60 °C | |
| Sonstige Beständigkeit | hydrolyse- und mikrobenbeständig nach VDE 0282 Teil 10 |
| adhäsionsarm | |
| abriebfest | |
| beständig gegen Seewasser | |
| Umgebungstemperatur (Betrieb) | -50 °C ... 80 °C (Kabel, feste Verlegung) |
| -30 °C ... 80 °C (Kabel, bewegliche Verlegung) | |
| Umgebungsbedingungen | |
| Schutzart | IP65 |
| IP67 | |
| Umgebungstemperatur (Betrieb) | -25 °C ... 85 °C (Stecker/Buchse) |
| Normbezeichnung | M12-Steckverbinder |
| Normen/Bestimmungen | IEC 61076-2-111 |
| Merkmal | Wert |
|---|---|
| Polzahl (EF001391) | 4 |
| Ausführung elektrischer Anschluss, feldseitig (EF005525) | sonstige |
| Anordnung der Kabelzuführung, feldseitig (EF005928) | sonstige |
| Ausführung elektrischer Anschluss, gehäuseseitig (EF005524) | M12 |
| Art des Steckkontaktes, gehäuseseitig (EF008386) | Female (Buchse) |
| Anordnung der Kabelzuführung, gehäuseseitig (EF005927) | gerade |
| Kabellänge (EF000536) | 5 m |
| Werkstoff des Kabelmantels (EF004136) | sonstige |
| Halogenfrei (EF000025) | Ja |
| Farbe des Kabelmantels (EF008249) | sonstige |
| Mit LED-Anzeige (EF005950) | Nein |
| Geschirmt (EF000881) | Nein |
| Strahlenvernetzt (EF004115) | Nein |
| Werkstoff des Kontaktgrundkörpers (EF008248) | sonstige |
| Werkstoff der Kontaktbeschichtung (EF004020) | sonstige |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung (EF001686) | -50 °C |
| Zul. Kabelaußentemperatur bei Montage/Handling (EF001685) | -30 °C |
| Bemessungsspannung (EF000228) | 63 V |
| Schutzart (IP) (EF005474) | IP65 |
