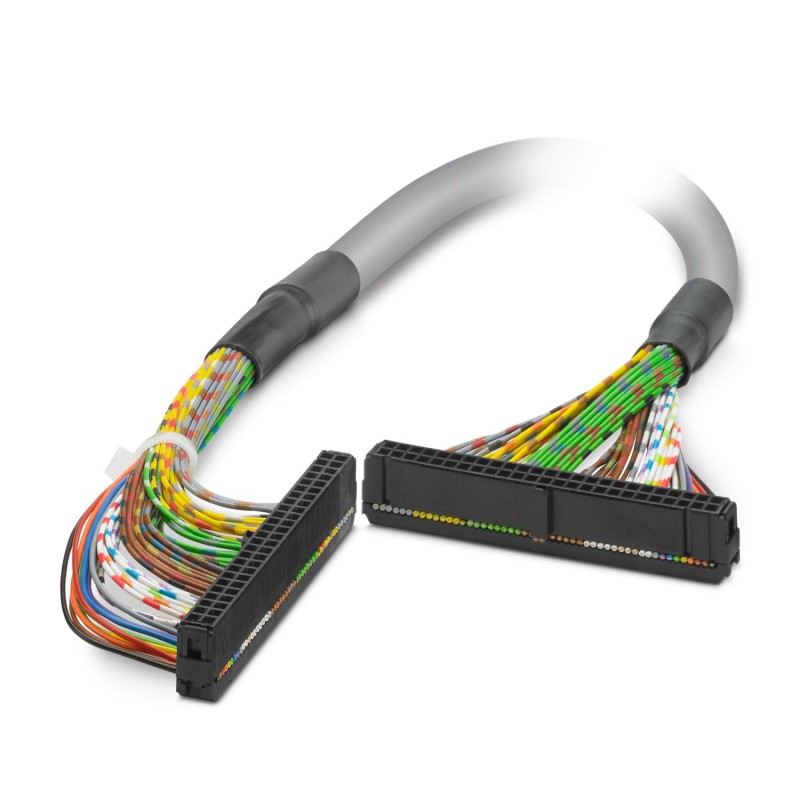

FLK 50/EZ-DR/ 150/KONFEK 2289081 PHOENIX CONTACT Kabel Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

FLK 50/EZ-DR/ 150/KONFEK 2289081 PHOENIX CONTACT Kabel

FLK 50/EZ-DR/ 150/KONFEK

2289081

PHOENIX_CONTACT

Kabel

Konfektioniertes Rundkabel; Anschluss 1: IDC/FLK-Buchse (1x 50-polig); Anschluss 2: Weiblicher IDC/FLK-Anschluss (1x 50-polig); Kabellänge: 1,5 m

Konfektioniertes Rundkabel; Anschluss 1: IDC/FLK-Buchsenleiste (1x 50-polig); Anschluss 2: IDC/FLK-Buchsenleiste (1x 50-polig); Kabellänge: 1,5 m

Mehr Infos


Industriesteuerungen SPS > SPS-Verbindungskabel

Schnittstelle

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $94.20
Stückpreis: $94.20
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Technische Daten
Artikeleigenschaften
ProdukttypSystemkabel
Datenpflegestand
Artikelrevision06
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
SchutzartIP00
Schutzart (Einbauort)≥ IP54 (Einbauort)
Umgebungstemperatur (Betrieb)-40 °C ... 70 °C (feste Verlegung)
-10 °C ... 70 °C (bewegliche Verlegung)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 80 °C
Höhenlage≤ 2000 m
Elektrische Eigenschaften
Betriebsspannung (AC)≤ 30 V AC
Betriebsspannung (DC)≤ 60 V DC
Nennbetriebsart100 % ED
Strom (pro Pfad, 50 °C)≤ 1 A (im abgerollten Zustand, siehe Derating)
Strom (pro Pfad, 70 °C)≤ 0,6 A (im abgerollten Zustand, siehe Derating)
Unterstützte Steuerung SIEMENS S7-1500
Passende I/O-Karte6ES7521-1BL00-0AB0
6ES7521-1BL10-0AA0
6ES7522-1BL00-0AB0
6ES7522-1BL01-0AB0
6ES7522-1BL10-0AA0
6ES7523-1BL00-0AA0
6ES7531-7KF00-0AB0
6ES7531-7LH00-0AB0
6ES7531-7MH00-0AB0
6ES7531-7NF00-0AB0
6ES7531-7NF10-0AB0
6ES7531-7PF00-0AB0
6ES7532-5HF00-0AB0
Unterstützte Steuerung SIEMENS S7-300 / ET 200 M
Passende I/O-KarteCPU 313C
CPU 313C-2DP
CPU 313C-2PtP
CPU 314C-2DP
CPU 314C-2PtP
6ES7321-1BL00-0AA0
6ES7322-1BL00-0AA0
6ES7322-8BH01-0AB0
6ES7323-1BL00-0AA0
6ES7331-1KF01-0AB0
6ES7331-7NF00-0AB0
6ES7331-7NF10-0AB0
6ES7331-7PF01-0AB0
6ES7331-7PF11-0AB0
6ES7332-5HF00-0AB0
6ES7350-2AH01-0AE0
6ES7357-4AH01-0AE0
Unterstützte Steuerung SIEMENS S7-400
Passende I/O-Karte6ES7421-1BL01-0AA0
6ES7421-7BH01-0AB0
6ES7421-7DH00-0AA0
6ES7422-1BL00-0AA0
6ES7422-7BL00-0AB0
6ES7431-0HH0-0AB0
6ES7431-1KF00-0AB0
6ES7431-1KF10-0AB0
6ES7431-1KF20-0AB0
6ES7431-7KF00-0AB0
6ES7431-7KF10-0AB0
6ES7431-7QH00-0AB0
6ES7432-1HF00-0AB0
Unterstützte Steuerung SCHNEIDER ELECTRIC Modicon TSX QUANTUM
Passende I/O-KarteDDI 353
DDI 841
DDI 853
DAI 340
DAI 440
DAI 453
DDO 353
DDM 390
ACI 030
ACI 040
ATI 030
ARI 030
AVI 030
ACO 020
ACO 130
AVO 020
EHC 105
EHC 202
Unterstützte Steuerung ALLEN-BRADLEY ControlLogix
Passende I/O-Karte1756-IA16I
1756-IB16D
1756-IB16I
1756-IB32
1756-IH16I
1756-OB32
1756-IF8
1756-IF16
1756-HSC
1756-M02AE
Unterstützte Steuerung HONEYWELL Experion PKS C200
Passende I/O-KarteTC-IDK 161
TC-IDX 161
TC-IDJ 161
TC-IDD 321
TC-ODD 321
TC-IAH 161
Kabel / Leitung
Leitungslänge1,5 m
50X0.14 [PVC]
UL AWM Style2464/1061
Polzahl50
Geschirmtnein
Leitungstyp50X0.14 [PVC]
LeiterartKonfektioniertes Rundkabel
Leiteraufbau Signalleitung7x 0,16 mm
AWG Signalleitung26
Leitungsquerschnitt50x 0,14 mm²
Aderdurchmesser inklusive Isolierung1 mm ±0,03 mm
Leitungsaußendurchmesser10,30 mm ±0,4 mm
Außenmantel, MaterialSemi-Rigid-PVC
Außenmantel, Farbegrau
Material Leiterverzinnte Cu-Litze
Leitungs-Widerstand≤ 145 Ω/km (20 °C)
Isolationswiderstand≥ 20 MΩ*km (20 °C)
Kleinster Biegeradius, fest verlegt86 mm
Kleinster Biegeradius, beweglich verlegt161 mm
Dynamische Belastbarkeit (Biegen)Biegezyklen maximal: 5000 (bei Radius ≥ 15x Außendurchmesser)
Halogenfreiheitnein
FlammwidrigkeitIEC 60332-1-2 (Rohleitung)
VDE 0842, Teil 332-1-2 (Rohleitung)
IEC 60332-3-22 (Rohleitung)
UL VW-1
CSA FT-1
Ölbeständigkeitgegen gelegentliche Spritzer (Rohleitung)
KabelausführungKabel für ein Modul
Farbcode
schwarzIDC/FLK50 (1) = IDC/FLK50 (1)
braunIDC/FLK50 (2) = IDC/FLK50 (2)
rotIDC/FLK50 (3) = IDC/FLK50 (3)
orangeIDC/FLK50 (4) = IDC/FLK50 (4)
gelbIDC/FLK50 (5) = IDC/FLK50 (5)
grünIDC/FLK50 (6) = IDC/FLK50 (6)
blauIDC/FLK50 (7) = IDC/FLK50 (7)
violettIDC/FLK50 (8) = IDC/FLK50 (8)
grauIDC/FLK50 (9) = IDC/FLK50 (9)
weißIDC/FLK50 (10) = IDC/FLK50 (10)
weiß-schwarzIDC/FLK50 (11) = IDC/FLK50 (11)
weiß-braunIDC/FLK50 (12) = IDC/FLK50 (12)
weiß-rotIDC/FLK50 (13) = IDC/FLK50 (13)
weiß-orangeIDC/FLK50 (14) = IDC/FLK50 (14)
weiß-gelbIDC/FLK50 (15) = IDC/FLK50 (15)
weiß-grünIDC/FLK50 (16) = IDC/FLK50 (16)
weiß-blauIDC/FLK50 (17) = IDC/FLK50 (17)
weiß-violettIDC/FLK50 (18) = IDC/FLK50 (18)
weiß-grauIDC/FLK50 (19) = IDC/FLK50 (19)
braun-schwarzIDC/FLK50 (20) = IDC/FLK50 (20)
braun-rotIDC/FLK50 (21) = IDC/FLK50 (21)
braun-orangeIDC/FLK50 (22) = IDC/FLK50 (22)
braun-gelbIDC/FLK50 (23) = IDC/FLK50 (23)
braun-grünIDC/FLK50 (24) = IDC/FLK50 (24)
braun-blauIDC/FLK50 (25) = IDC/FLK50 (25)
braun-violettIDC/FLK50 (26) = IDC/FLK50 (26)
braun-grauIDC/FLK50 (27) = IDC/FLK50 (27)
braun-weißIDC/FLK50 (28) = IDC/FLK50 (28)
grün-schwarzIDC/FLK50 (29) = IDC/FLK50 (29)
grün-braunIDC/FLK50 (30) = IDC/FLK50 (30)
grün-rotIDC/FLK50 (31) = IDC/FLK50 (31)
grün-orangeIDC/FLK50 (32) = IDC/FLK50 (32)
grün-blauIDC/FLK50 (33) = IDC/FLK50 (33)
grün-violettIDC/FLK50 (34) = IDC/FLK50 (34)
grün-grauIDC/FLK50 (35) = IDC/FLK50 (35)
grün-weißIDC/FLK50 (36) = IDC/FLK50 (36)
gelb-schwarzIDC/FLK50 (37) = IDC/FLK50 (37)
gelb-braunIDC/FLK50 (38) = IDC/FLK50 (38)
gelb-rotIDC/FLK50 (39) = IDC/FLK50 (39)
gelb-orangeIDC/FLK50 (40) = IDC/FLK50 (40)
gelb-blauIDC/FLK50 (41) = IDC/FLK50 (41)
gelb-violettIDC/FLK50 (42) = IDC/FLK50 (42)
gelb-grauIDC/FLK50 (43) = IDC/FLK50 (43)
gelb-weißIDC/FLK50 (44) = IDC/FLK50 (44)
grau-schwarzIDC/FLK50 (45) = IDC/FLK50 (45)
grau-braunIDC/FLK50 (46) = IDC/FLK50 (46)
grau-rotIDC/FLK50 (47) = IDC/FLK50 (47)
grau-orangeIDC/FLK50 (48) = IDC/FLK50 (48)
grau-gelbIDC/FLK50 (49) = IDC/FLK50 (49)
grau-grünIDC/FLK50 (50) = IDC/FLK50 (50)
Anschlussdaten
Anschluss 1
Anschluss gemäß Normin Anlehnung an IEC 60603-13
AnschlussartIDC/FLK-Buchsenleiste
Anzahl der Anschlüsse1
Polzahl50
Steckzyklen> 50
Rastermaß2,54 mm
Anschluss 2
Anschluss gemäß Normin Anlehnung an IEC 60603-13
AnschlussartIDC/FLK-Buchsenleiste
Anzahl der Anschlüsse1
Polzahl50
Steckzyklen> 50
Rastermaß2,54 mm
Hinweise
Hinweis zum BetriebFür den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.

ETIM for 2289081 Industriesteuerungen SPS (EC000237)
Merkmal Wert
Funktion (EF000030) SPS-sonstige Geräte
Länge (EF001438) 1.5 m
Geeignet für Eingangskarte SPS (EF008271) Ja
Geeignet für Ausgangskarte SPS (EF008272) Ja
Geeignet für digitale Signale (EF008273) Ja
Geeignet für analoge Signale (EF008274) Ja
Ausführung elektrischer Anschluss, feldseitig (EF005525) sonstige
Ausführung elektrischer Anschluss, gehäuseseitig (EF005524) sonstige
Polzahl (EF001391) 50

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf 28 Mbytes
PHOENIX CONTACT-2289081-FLK 50/EZ-DR/ 150/KONFEK 108 Kbytes PHOENIX CONTACT-2289081-FLK 50/EZ-DR/ 150/KONFEK
