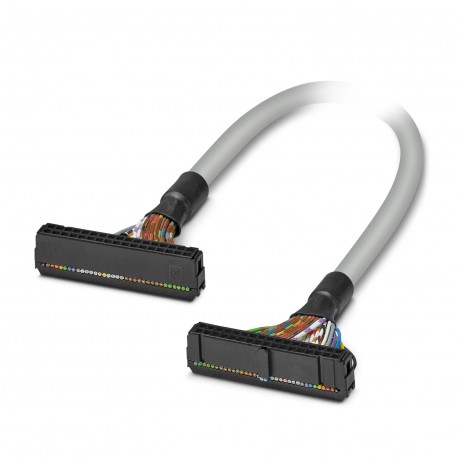

FLK 34/EZ-DR/ 50/KONFEK 2299479 PHOENIX CONTACT Kabel
FLK 34/EZ-DR/ 50/KONFEK
2299479
PHOENIX_CONTACT
Artikel auf Anfrage, das gebe keine Rückkehr.
Kabel
Konfektioniertes Rundkabel; Anschluss 1: IDC/FLK-Buchse (1x 34-polig); Anschluss 2: Buchse IDC/FLK-Anschluss (1x 34-polig); Kabellänge: 0,5 m
Industriesteuerungen SPS > SPS-Verbindungskabel
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Produkttyp | Systemkabel |
| Datenpflegestand | |
| Artikelrevision | 05 |
| Umgebungsbedingungen | |
| Schutzart | IP00 |
| Schutzart (Einbauort) | ≥ IP54 (Einbauort) |
| Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C (feste Verlegung) |
| -10 °C ... 70 °C (bewegliche Verlegung) | |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Höhenlage | ≤ 2000 m |
| Betriebsspannung (AC) | ≤ 30 V AC |
| Betriebsspannung (DC) | ≤ 60 V DC |
| Nennbetriebsart | 100 % ED |
| Strom (pro Pfad, 50 °C) | ≤ 1 A (im abgerollten Zustand, siehe Derating) |
| Strom (pro Pfad, 70 °C) | ≤ 0,6 A (im abgerollten Zustand, siehe Derating) |
| Leitungslänge | 0,5 m |
| 34X0.14 [PVC] | |
| UL AWM Style | 2464/1061 |
| Polzahl | 34 |
| Geschirmt | nein |
| Leitungstyp | 34X0.14 [PVC] |
| Leiterart | Konfektioniertes Rundkabel |
| Leiteraufbau Signalleitung | 7x 0,16 mm |
| AWG Signalleitung | 26 |
| Leitungsquerschnitt | 34x 0,14 mm² |
| Aderdurchmesser inklusive Isolierung | 1 mm ±0,03 mm |
| Leitungsaußendurchmesser | 8,70 mm ±0,3 mm |
| Außenmantel, Material | Semi-Rigid-PVC |
| Außenmantel, Farbe | grau |
| Material Leiter | verzinnte Cu-Litze |
| Leitungs-Widerstand | ≤ 145 Ω/km (20 °C) |
| Isolationswiderstand | ≥ 20 MΩ*km (20 °C) |
| Kleinster Biegeradius, fest verlegt | 72 mm |
| Kleinster Biegeradius, beweglich verlegt | 135 mm |
| Dynamische Belastbarkeit (Biegen) | Biegezyklen maximal: 5000 (bei Radius ≥ 15x Außendurchmesser) |
| Halogenfreiheit | nein |
| Flammwidrigkeit | IEC 60332-1-2 (Rohleitung) |
| VDE 0842, Teil 332-1-2 (Rohleitung) | |
| IEC 60332-3-22 (Rohleitung) | |
| UL VW-1 | |
| CSA FT-1 | |
| Ölbeständigkeit | gegen gelegentliche Spritzer (Rohleitung) |
| Kabelausführung | Kabel für ein Modul |
| Farbcode | |
| schwarz | IDC/FLK34 (1) = IDC/FLK34 (1) |
| braun | IDC/FLK34 (2) = IDC/FLK34 (2) |
| rot | IDC/FLK34 (3) = IDC/FLK34 (3) |
| orange | IDC/FLK34 (4) = IDC/FLK34 (4) |
| gelb | IDC/FLK34 (5) = IDC/FLK34 (5) |
| grün | IDC/FLK34 (6) = IDC/FLK34 (6) |
| blau | IDC/FLK34 (7) = IDC/FLK34 (7) |
| violett | IDC/FLK34 (8) = IDC/FLK34 (8) |
| grau | IDC/FLK34 (9) = IDC/FLK34 (9) |
| weiß | IDC/FLK34 (10) = IDC/FLK34 (10) |
| weiß-schwarz | IDC/FLK34 (11) = IDC/FLK34 (11) |
| weiß-braun | IDC/FLK34 (12) = IDC/FLK34 (12) |
| weiß-rot | IDC/FLK34 (13) = IDC/FLK34 (13) |
| weiß-orange | IDC/FLK34 (14) = IDC/FLK34 (14) |
| weiß-gelb | IDC/FLK34 (15) = IDC/FLK34 (15) |
| weiß-grün | IDC/FLK34 (16) = IDC/FLK34 (16) |
| weiß-blau | IDC/FLK34 (17) = IDC/FLK34 (17) |
| weiß-violett | IDC/FLK34 (18) = IDC/FLK34 (18) |
| weiß-grau | IDC/FLK34 (19) = IDC/FLK34 (19) |
| braun-schwarz | IDC/FLK34 (20) = IDC/FLK34 (20) |
| braun-rot | IDC/FLK34 (21) = IDC/FLK34 (21) |
| braun-orange | IDC/FLK34 (22) = IDC/FLK34 (22) |
| braun-gelb | IDC/FLK34 (23) = IDC/FLK34 (23) |
| braun-grün | IDC/FLK34 (24) = IDC/FLK34 (24) |
| braun-blau | IDC/FLK34 (25) = IDC/FLK34 (25) |
| braun-violett | IDC/FLK34 (26) = IDC/FLK34 (26) |
| braun-grau | IDC/FLK34 (27) = IDC/FLK34 (27) |
| braun-weiß | IDC/FLK34 (28) = IDC/FLK34 (28) |
| grün-schwarz | IDC/FLK34 (29) = IDC/FLK34 (29) |
| grün-braun | IDC/FLK34 (30) = IDC/FLK34 (30) |
| grün-rot | IDC/FLK34 (31) = IDC/FLK34 (31) |
| grün-orange | IDC/FLK34 (32) = IDC/FLK34 (32) |
| grün-blau | IDC/FLK34 (33) = IDC/FLK34 (33) |
| grün-violett | IDC/FLK34 (34) = IDC/FLK34 (34) |
| Anschluss 1 | |
| Anschluss gemäß Norm | in Anlehnung an IEC 60603-13 |
| Anschlussart | IDC/FLK-Buchsenleiste |
| Anzahl der Anschlüsse | 1 |
| Polzahl | 34 |
| Steckzyklen | > 50 |
| Rastermaß | 2,54 mm |
| Anschluss 2 | |
| Anschluss gemäß Norm | in Anlehnung an IEC 60603-13 |
| Anschlussart | IDC/FLK-Buchsenleiste |
| Anzahl der Anschlüsse | 1 |
| Polzahl | 34 |
| Steckzyklen | > 50 |
| Rastermaß | 2,54 mm |
| Hinweis zum Betrieb | Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden. |
| Merkmal | Wert |
|---|---|
| Funktion (EF000030) | SPS-sonstige Geräte |
| Länge (EF001438) | 0.5 m |
| Geeignet für Eingangskarte SPS (EF008271) | Ja |
| Geeignet für Ausgangskarte SPS (EF008272) | Ja |
| Geeignet für digitale Signale (EF008273) | Ja |
| Geeignet für analoge Signale (EF008274) | Ja |
| Ausführung elektrischer Anschluss, feldseitig (EF005525) | sonstige |
| Ausführung elektrischer Anschluss, gehäuseseitig (EF005524) | sonstige |
| Polzahl (EF001391) | 34 |
