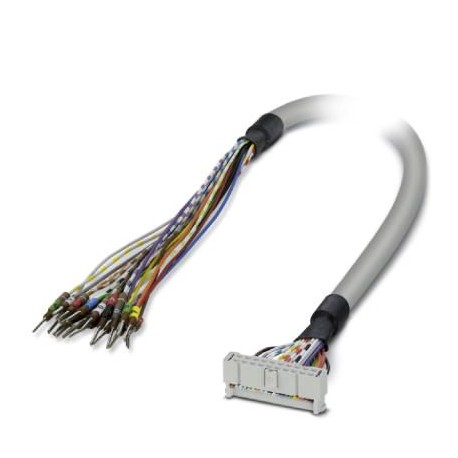

CABLE-FLK20/OE/0,14/ 50 2305826 PHOENIX CONTACT Kabel
CABLE-FLK20/OE/0,14/ 50
2305826
PHOENIX_CONTACT
Artikel auf Anfrage, das gebe keine Rückkehr.
Kabel

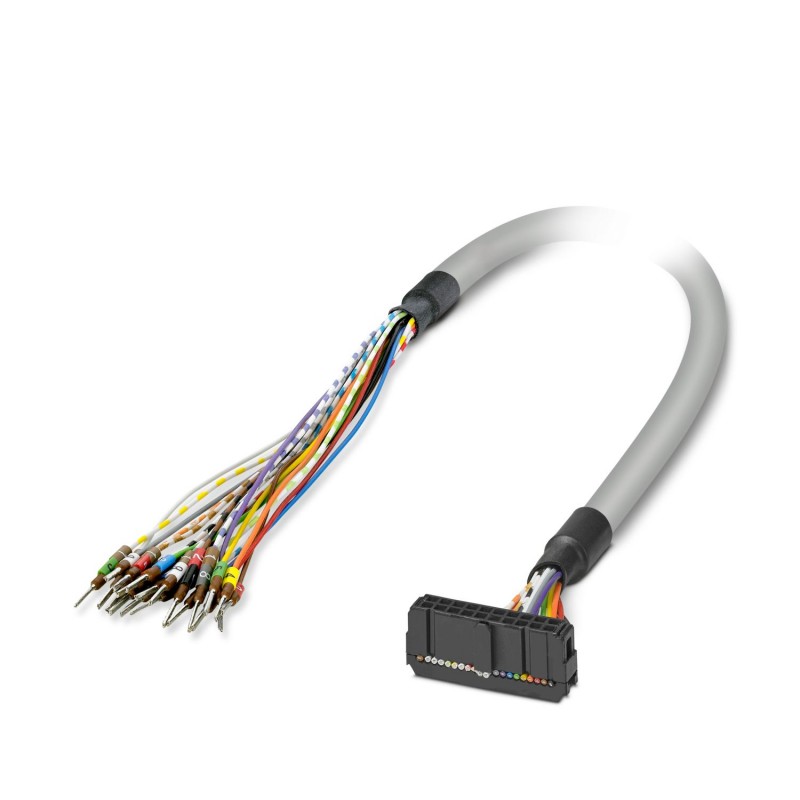

Konfektioniertes Rundkabel; Anschluss 1: Einzelleiter (20-polig) (Leiter sind beschriftet und mit Aderendhülsen versehen); Anschluss 2: Buchse IDC/FLK-Anschluss (1x 20-polig); Kabellänge: 0,5 m
Industriesteuerungen SPS > SPS-Verbindungskabel
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Produkttyp | Systemkabel |
| Datenpflegestand | |
| Artikelrevision | 06 |
| Umgebungsbedingungen | |
| Schutzart | IP00 |
| Schutzart (Einbauort) | ≥ IP54 (Einbauort) |
| Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C (feste Verlegung) |
| -10 °C ... 70 °C (bewegliche Verlegung) | |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Höhenlage | ≤ 2000 m |
| Betriebsspannung (AC) | ≤ 30 V AC |
| Betriebsspannung (DC) | ≤ 60 V DC |
| Nennbetriebsart | 100 % ED |
| Strom (pro Pfad, 50 °C) | ≤ 1 A (im abgerollten Zustand, siehe Derating) |
| Strom (pro Pfad, 70 °C) | ≤ 0,6 A (im abgerollten Zustand, siehe Derating) |
| Leitungslänge | 0,5 m |
| 20X0.14 [PVC] | |
| UL AWM Style | 2464/1061 |
| Polzahl | 20 |
| Geschirmt | nein |
| Leitungstyp | 20X0.14 [PVC] |
| Leiterart | Konfektioniertes Rundkabel |
| Leiteraufbau Signalleitung | 7x 0,16 mm |
| AWG Signalleitung | 26 |
| Leitungsquerschnitt | 20x 0,14 mm² |
| Aderdurchmesser inklusive Isolierung | 1 mm ±0,03 mm |
| Leitungsaußendurchmesser | 7,60 mm ±0,4 mm |
| Außenmantel, Material | Semi-Rigid-PVC |
| Außenmantel, Farbe | grau |
| Material Leiter | verzinnte Cu-Litze |
| Leitungs-Widerstand | ≤ 145 Ω/km (20 °C) |
| Isolationswiderstand | ≥ 20 MΩ*km (20 °C) |
| Kleinster Biegeradius, fest verlegt | 64 mm |
| Kleinster Biegeradius, beweglich verlegt | 120 mm |
| Dynamische Belastbarkeit (Biegen) | Biegezyklen maximal: 5000 (bei Radius ≥ 15x Außendurchmesser) |
| Halogenfreiheit | nein |
| Flammwidrigkeit | IEC 60332-1-2 (Rohleitung) |
| VDE 0842, Teil 332-1-2 (Rohleitung) | |
| IEC 60332-3-22 (Rohleitung) | |
| UL VW-1 | |
| CSA FT-1 | |
| Ölbeständigkeit | gegen gelegentliche Spritzer (Rohleitung) |
| Kabelausführung | Kabel für ein Modul |
| Farbcode | |
| schwarz | IDC/FLK20 (1) = () |
| braun | IDC/FLK20 (2) = () |
| rot | IDC/FLK20 (3) = () |
| orange | IDC/FLK20 (4) = () |
| gelb | IDC/FLK20 (5) = () |
| grün | IDC/FLK20 (6) = () |
| blau | IDC/FLK20 (7) = () |
| violett | IDC/FLK20 (8) = () |
| grau | IDC/FLK20 (9) = () |
| weiß | IDC/FLK20 (10) = () |
| weiß-schwarz | IDC/FLK20 (11) = () |
| weiß-braun | IDC/FLK20 (12) = () |
| weiß-rot | IDC/FLK20 (13) = () |
| weiß-orange | IDC/FLK20 (14) = () |
| weiß-gelb | IDC/FLK20 (15) = () |
| weiß-grün | IDC/FLK20 (16) = () |
| weiß-blau | IDC/FLK20 (17) = () |
| weiß-violett | IDC/FLK20 (18) = () |
| weiß-grau | IDC/FLK20 (19) = () |
| braun-schwarz | IDC/FLK20 (20) = () |
| Anschluss 1 | |
| Anschlussart | Einzeladern |
| Abisolierlänge (Mantel) | 150 mm |
| Polzahl | 20 |
| Hinweis | Die Adern sind beschriftet und mit Aderendhülsen versehen |
| Anschluss 2 | |
| Anschluss gemäß Norm | in Anlehnung an IEC 60603-13 |
| Anschlussart | IDC/FLK-Buchsenleiste |
| Anzahl der Anschlüsse | 1 |
| Polzahl | 20 |
| Steckzyklen | > 50 |
| Rastermaß | 2,54 mm |
| Hinweis zum Betrieb | Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden. |
| Merkmal | Wert |
|---|---|
| Funktion (EF000030) | SPS-sonstige Geräte |
| Länge (EF001438) | 0.5 m |
| Geeignet für Eingangskarte SPS (EF008271) | Ja |
| Geeignet für Ausgangskarte SPS (EF008272) | Ja |
| Geeignet für digitale Signale (EF008273) | Ja |
| Geeignet für analoge Signale (EF008274) | Ja |
| Ausführung elektrischer Anschluss, feldseitig (EF005525) | sonstige |
| Ausführung elektrischer Anschluss, gehäuseseitig (EF005524) | sonstige |
| Polzahl (EF001391) | 20 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2305826-CABLE-FLK20/OE/0,14/ 50 | 102 Kbytes |
|
