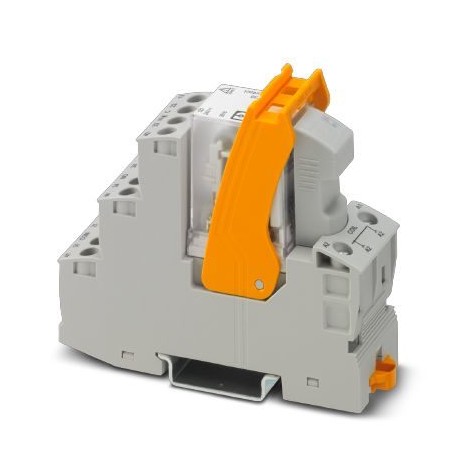

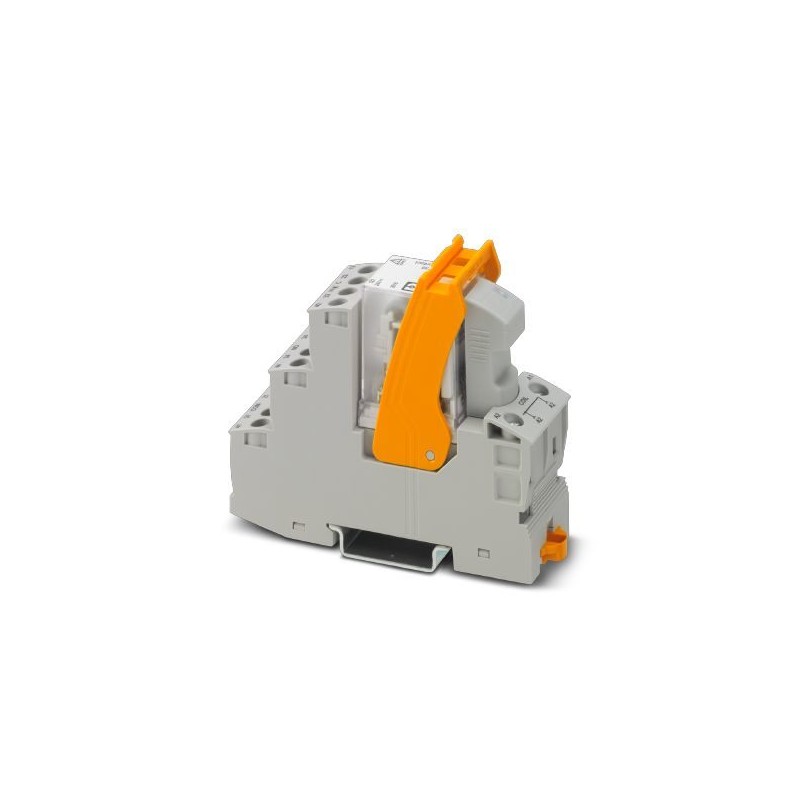

RIF-2-RSC-LDP-24DC/4X21/EX 2909845 PHOENIX CONTACT Relais-Modul
RIF-2-RSC-LDP-24DC/4X21/EX
2909845
PHOENIX_CONTACT
Relais-Modul
Vorkonfektioniertes Relaismodul bestehend aus: Relaissockel, Funktionseinbaumodul, Relais mit Leistungskontakt und Klemmflansch zugelassen nach ATEX/IECEx (Zone 2) und Ex-Zone Klasse I, div. 2, Schraubanschluss, 4 Wechselrichterkontakte, Freeflow-Diode, Eingangsspannung: 24 VDC
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Zwei Millionen neun hundert neun tausend acht hundert fünf und vierzig |
|---|---|
| Verpackungseinheit | 10 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626395487 |
| Gewicht pro Stück (exklusive Verpackung) | 117.680 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert vier und sechzig tausend eins hundert neunzig |
| Herkunftsland | CN (China) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 85 °C |
Spule Seite
| Nominale Eingang Spannung UN | 24 V DC |
|---|---|
| Eingangsspannung in Bezug auf UN | siehe Diagramm |
| Typischer Eingangsstrom bei UN | 42 mA |
| Typische Reaktionszeit | 13 ms |
| Typische release-Zeit | 14 ms |
| Spulenspannung | 24 V DC |
| Schutzschaltung | Dämpfungs-diode |
| Betriebsspannung Anzeige | Gelbe LED |
| Verlustleistung bei nominaler Zustand | 1.01 W |
Kontakt Seite
| Kontakt Typ | 4 PDTs |
|---|---|
| Der switch-Typ Kontakt | Single Kontakt |
| Material, Kontakt | AgNi |
| Maximale Schaltspannung | 250 V AC/DC |
| Minimale Schaltspannung | 5 V (Bei 24 mA) |
| Min. Schaltstrom | 5 mA (bei 24 V) |
| Maximale Einschaltstrom | 16 A (20 ms, N/O-Kontakt) |
| Limiting continuous current | 6 A (siehe Diagramm) |
| Unterbrechen Bewertung (ohmsche Last) max. | 144 W (bei 24 V DC) |
| 124 W (bei 48 V DC) | |
| 108 W (bei 60 V DC) | |
| 52 W (bei 110 V DC) | |
| 48 W (bei 220 V DC) | |
| 1500 VA (bei 250 V AC) | |
| Schaltleistung | 2 A (bei 24 V, DC13) |
| 0,22 A (bei 120 V, DC13) | |
| 0.11 A (bei 250 V, DC13) | |
| 1,5 A (bei 24 V, AC15) | |
| 1,5 A (bei 120 V, AC15) | |
| 1 A (bei 240 V, AC15) |
Allgemeine
| Test-Spannung relais-Wicklung/relais-Kontakt | 2,5 kVrms(50 Hz, 1 min.) |
|---|---|
| Prüfspannung PDT/PDT | 2 kVrms(50 Hz, 1 min.) |
| Betriebsart | 100% betriebsfaktor |
| Schutzart | IP20 (Relais-Basis) |
| RT III (Relais) | |
| Mechanische Lebensdauer | ca. 2x 10SiebenZyklen |
| ATEX | II 3G Ex EG-nC IIC T4 Gc |
| EU-Baumusterprüfbescheinigung | IBExU17ATEXB014X |
| IECEx | Ex EG-nC IIC T4 Gc |
| IECEx-Zertifikat | IECEx IBE 17.0032 X |
| UL, USA/Kanada | Klasse I, Div. 2, Gruppen A, B, C, D T4 |
| Klasse I, Zone 2, Group IIC | |
| Einbaulage | jeder |
| Montage-Anleitung | In den Zeilen mit null-Abstand |
Verbindungsdaten Eingabe-Seite
| Der name der Verbindung | Input-Seite |
|---|---|
| Verbindungs-Methode | Verschraubung |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt solid | 0,5 mm2 ... 4 mm2 |
| Conductor cross-section solid (2 Leiter mit gleichem Querschnitt) | 0,5 mm2 ... 2,5 mm2 |
| Leiterquerschnitt flexibel | 0,5 mm2 ... 4 mm2 |
| 0,5 mm2 ... 4 mm2 (Aderendhülse mit Kunststoffhülse) | |
| Leiterquerschnitt flexibel (2 Leiter mit gleichem Querschnitt) | 0,5 mm2 ... 2,5 mm2 |
| 0,5 mm2 ... 1,5 mm2 (MIT Aderendhülse mit Kunststoffhülse) | |
| Leiterquerschnitt AWG | 20 ... 10 (solid) |
| 20 ... 12 (flexibel) | |
| Drehmoment | 0,5 Nm ... 0,6 Nm |
Verbindungsdaten-Ausgabe Seite
| Der name der Verbindung | Kontakt Seite |
|---|---|
| Verbindungs-Methode | Verschraubung |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt solid | 0,5 mm2 ... 4 mm2 |
| Conductor cross-section solid (2 Leiter mit gleichem Querschnitt) | 0,5 mm2 ... 2,5 mm2 |
| Leiterquerschnitt flexibel | 0,5 mm2 ... 4 mm2 |
| 0,5 mm2 ... 4 mm2 (Aderendhülse mit Kunststoffhülse) | |
| Leiterquerschnitt flexibel (2 Leiter mit gleichem Querschnitt) | 0,5 mm2 ... 2,5 mm2 |
| 0,5 mm2 ... 1,5 mm2 (MIT Aderendhülse mit Kunststoffhülse) | |
| Leiterquerschnitt AWG | 20 ... 10 (solid) |
| 20 ... 12 (flexibel) | |
| Drehmoment | 0,5 Nm ... 0,6 Nm |
Normen und Vorschriften
| Normen/Vorschriften | DIN EN 50178 |
|---|---|
| Bemessungsisolationsspannung | 250 V AC |
| Bemessungsstoßspannung | 2,5 kV |
| Isolierung | Grundlegende Isolierung |
| Grad der Verschmutzung | Zwei |
| Überspannungskategorie | III |
| Bezeichnung | Ex-zone |
| Normen/Vorschriften | EN/IEC 60079-0 |
| EN/IEC 60079-7 | |
| EN/IEC 60079-15 | |
| Entflammbarkeit nach UL 94 | V2 |
| ATEX | II 3G Ex EG-nC IIC T4 Gc |
| IECEx | Ex EG-nC IIC T4 Gc |
| UL, USA/Kanada | Klasse I, Div. 2, Gruppen A, B, C, D T4 |
| Klasse I, Zone 2, Group IIC |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum = 50 |
|---|---|
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
eCl@ss 5.0Sieben und zwanzig Millionen drei hundert eins und siebzig tausend sechs hundert einseCl@ss 5.1Sieben und zwanzig Millionen drei hundert eins und siebzig tausend sechs hunderteCl@ss 6.0Sieben und zwanzig Millionen drei hundert eins und siebzig tausend sechs hunderteCl@ss 7.0Sieben und zwanzig Millionen drei hundert eins und siebzig tausend sechs hundert einseCl@ss 8.0Sieben und zwanzig Millionen drei hundert eins und siebzig tausend sechs hundert einseCl@ss 9.0Sieben und zwanzig Millionen drei hundert eins und siebzig tausend sechs hundert eins
UNSPSC 6.01Dreißig Millionen zwei hundert elf tausend neun hundert siebzehnUNSPSC 7.0901Neun und dreißig Millionen eins hundert eins und zwanzig tausend fünf hundert sechzehnUNSPSC 11Neun und dreißig Millionen eins hundert eins und zwanzig tausend fünf hundert sechzehnUNSPSC 12.01Neun und dreißig Millionen eins hundert eins und zwanzig tausend fünf hundert sechzehnUNSPSC 13.2Neun und dreißig Millionen eins hundert zwei und zwanzig tausend drei hundert vier und dreißig
