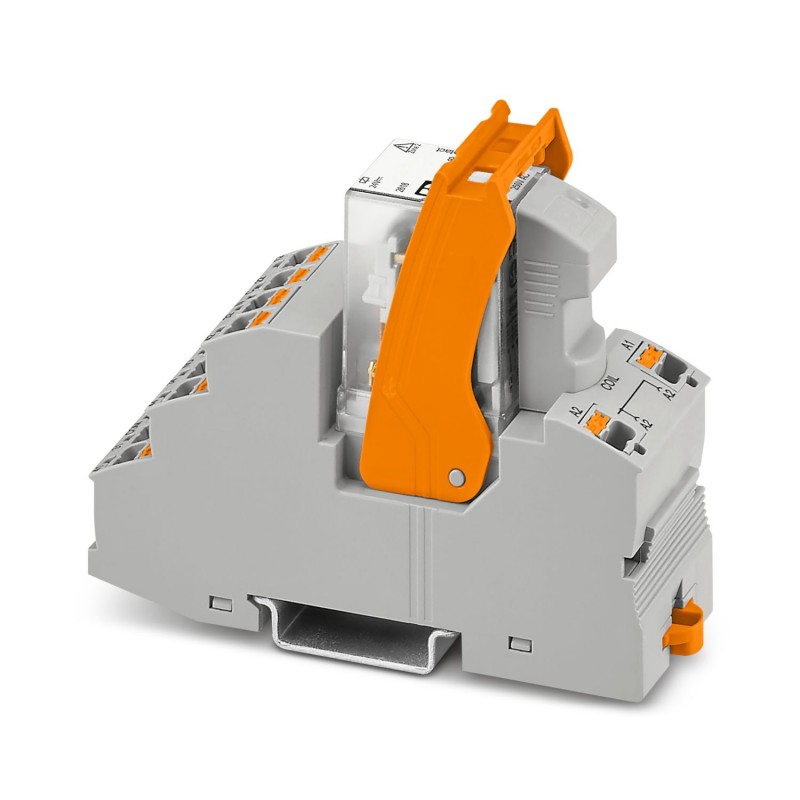

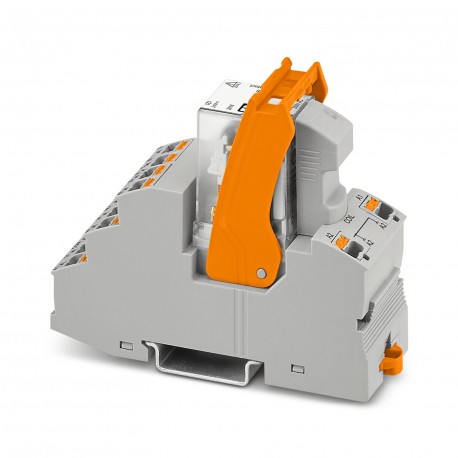

RIF-2-RPT-LDP-24DC/4X21/EX 2909741 PHOENIX CONTACT Relais-Modul
RIF-2-RPT-LDP-24DC/4X21/EX
2909741
PHOENIX_CONTACT
Relais-Modul
Vorkonfektioniertes Relaismodul bestehend aus: Relaissockel, Funktionseinbaumodul, Relais mit Leistungskontakt und Klemmflansch zugelassen nach ATEX/IECEx (Zone 2) und Ex-Zone Klasse I, div. 2, Push-in-Anschluss, 4 Wechselrichterkontakte, Freeflow-Diode, Eingangsspannung: 24 VDC
Vormontiertes Relaismodul bestehend aus: Relaissockel, Funktionssteckmodul, Leistungskontaktrelais und Haltebügel, zugelassen nach ATEX/IECEx (Zone 2) und Ex-Zone Class I, Div. 2, Push-in-Anschluss, 4 Wechsler, Freilaufdiode, Eingangsspannung: 24 V DC
Relais > Schaltrelais
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Nutzungsbeschränkung | |
| EMV-Hinweis | EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich |
| Produkttyp | Relaismodul |
| Produktfamilie | RIFLINE complete |
| Anwendung | Klasse I, Division 2 |
| explosionsgefährdete Bereiche | |
| Betriebsart | 100 % ED |
| Lebensdauer mechanisch | ca. 2x 107Schaltspiele |
| Datenpflegestand | |
| Datum letzte Datenpflege | 22.08.2024 |
| Artikelrevision | 04 |
| Isolationseigenschaften | |
| Isolierung | Basisisolierung |
| Überspannungskategorie | III |
| II (Zone 2) | |
| Maximale Verlustleistung bei Nennbedingung | 1,01 W |
| Prüfspannung (Wicklung/Kontakt) | 2,5 kVeff(50 Hz, 1 min., Wicklung/Kontakt) |
| Prüfspannung (Kontakt/Kontakt) | 2 kVeff(50 Hz, 1 min., Kontakt/Kontakt) |
| Bemessungsisolationsspannung | 250 V AC |
| Bemessungsstoßspannung | 2,5 kV |
| Erregerseite | |
| Eingangsnennspannung UN | 24 V DC |
| Eingangsspannungsbereich | 19,2 V DC ... 30 V DC (20 °C) |
| Eingangsspannungsbereich bezogen auf UN | siehe Diagramm |
| Schaltverhalten des Antriebs | monostabil |
| Antrieb (Polung) | gepolt |
| Typischer Eingangsstrom bei UN | 42 mA |
| Ansprechzeit typisch | 13 ms |
| Rückfallzeit typisch | 14 ms |
| Spulenspannung | 24 V DC |
| Schutzbeschaltung | Freilaufdiode |
| Betriebsspannungsanzeige | LED gelb |
| Schalten | |
| Kontaktausführung | 4 Wechsler |
| Art des Schaltkontaktes | Einfachkontakt |
| Kontaktmaterial | AgNi |
| Schaltspannung maximal | 250 V AC/DC |
| Schaltspannung minimal | 5 V (24 mA) |
| Grenzdauerstrom | 6 A (siehe Diagramm) |
| Einschaltstrom maximal | 16 A (20 ms, Schließer) |
| Schaltstrom minimal | 5 mA (24 V) |
| Abschaltleistung (ohmsche Last) maximal | 144 W (bei 24 V DC) |
| 124 W (bei 48 V DC) | |
| 108 W (bei 60 V DC) | |
| 52 W (bei 110 V DC) | |
| 48 W (bei 220 V DC) | |
| 1500 VA (bei 250 V AC) | |
| Schaltvermögen | 2 A (bei 24 V, DC13) |
| 0,22 A (bei 120 V, DC13) | |
| 0,11 A (bei 250 V, DC13) | |
| 1,5 A (bei 24 V, AC15) | |
| 1,5 A (bei 120 V, AC15) | |
| 1 A (bei 240 V, AC15) | |
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt starr | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 1,5 mm² |
| 0,14 mm² ... 1,5 mm² (Aderendhülse mit Kunststoffhülse) | |
| 0,14 mm² ... 1 mm² (Aderendhülse mit Kunststoffhülse, zwei Leiter an Doppelklemme) | |
| Leiterquerschnitt AWG | 26 ... 16 (starr) |
| 26 ... 16 (flexibel) |
| Bohrloch | |
| Durchmesser | 3,2 mm |
| Breite | 31 mm |
| Höhe | 96 mm |
| Tiefe | 75 mm |
| Farbe | grau (RAL 7042) |
| Brennbarkeitsklasse nach UL 94 | V2 (Gehäuse) |
| Umgebungsbedingungen | |
| Schutzart (Relaissockel) | IP20 (Relaissockel) |
| Schutzart (Relais) | RT III (Relais) |
| Umgebungstemperatur (Betrieb) | -40 °C ... 60 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| ATEX | |
| Kennzeichnung | II 3G Ex ec nC IIC T4 Gc |
| Zertifikat | IBExU17ATEXB014X |
| UKCA Ex (UKEX) | |
| Kennzeichnung | II 3G Ex ec nC IIC T4 Gc |
| Zertifikat | PxcIF21UKEX2909741X |
| IECEx | |
| Kennzeichnung | Ex ec nC IIC T4 Gc |
| Zertifikat | IECEx IBE 17.0032X |
| UL, USA / Kanada | |
| Kennzeichnung | Class I, Div. 2, Groups A, B, C, D T4 |
| Class I, Zone 2, Group IIC | |
| Schadgastest | |
| Kennzeichnung | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
| Normen/Bestimmungen | IEC 60947-5-1 |
| IEC 61508-1 | |
| Ex-Zone | |
| Normen/Bestimmungen | EN/IEC 60079-0 |
| EN/IEC 60079-7 | |
| EN/IEC 60079-15 | |
| Montageart | Tragschienenmontage |
| Montagehinweis | anreihbar ohne Abstand |
| Einbaulage | beliebig |
