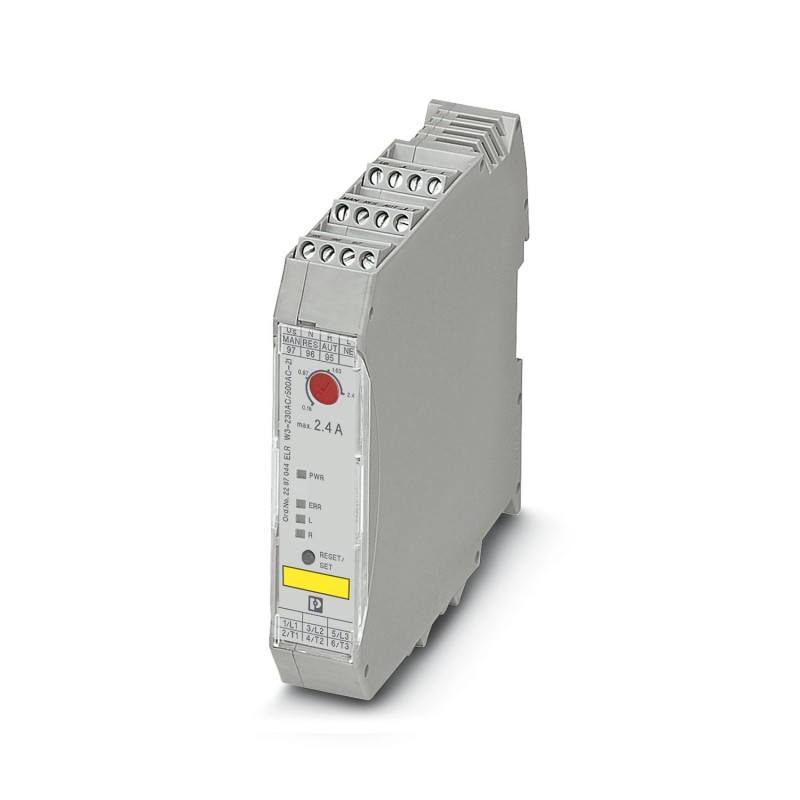

ELR W3-230AC/500AC- 2I 2297044 PHOENIX CONTACT Hybrid-Motorstarter
ELR W3-230AC/500AC-2I
2297044
PHOENIX_CONTACT
Hybrid-Motorstarter
Inver-Schütz. semikon. dreiphasig "4 in 1" mit Eingang 230 V AC, Stromausgang 2 A, func. Not-Aus und Trennschalter. per Umschlag. passen.
Hybridmotor-Anlasser zum Umkehren von dreiphasigen Wechselstrommotoren bis zu 500 V Wechselstrom mit 2 A Ausgangsstrom, 230 V Wechselstromregelung, verstellbarer Überlastabschaltung, Notstoppfunktion bis SIL 3/PL e und Schraubverbindung
Niederspannungsschaltgeräte > Motorstarter/Motorstarterkombination
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2297044 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | G1 - Relais |
| Katalogseite | Seite 18 (C-7-2013) |
| GTIN | 4046356170574 |
| Gewicht pro Stück (exklusive Verpackung) | 280,100 g |
| Gewicht pro Stück (inklusive Verpackung) | 314,000 g |
| Zolltarifnummer | 85371098 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 70 °C (Derating beachten) |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Schutzart | IP20 |
Geräteversorgung
| Bemessungssteuerstromkreisspeisespannung US | 230 V AC |
|---|---|
| Steuerspeisespannungsbereich | 92 V AC ... 253 V AC |
| Bemessungssteuerspeisestrom IS | 4 mA |
| Netzfrequenz | 40/100 Hz |
| Schutzbenennung | Überspannungsschutz |
Eingangsdaten
| Benennung Eingang | Steuereingang rechts / links |
|---|---|
| Bemessungsbetätigungsspannung UC | 230 V AC |
| Betätigungsspannungsbereich | 92 V AC ... 253 V AC |
| Bemessungsbetätigungsstrom IC | 7 mA |
| Schaltschwelle | 44 V AC ("0"-Signal) |
| 85 V AC ("1"-Signal) | |
| Schaltpegel | < 5 V DC (für NOT-HALT) |
| Einschaltzeit typisch | < 35 ms |
| Ausschaltzeit typisch | < 80 ms |
Ausgangsdaten Lastausgang
| Benennung Ausgang | AC-Ausgang |
|---|---|
| Bemessungsbetriebsspannung Ue | 500 V AC |
| Betriebsspannungsbereich | 42 V AC ... 550 V AC |
| Bemessungsbetriebsstrom Ie | 2,4 A (AC-51) |
| 2,4 A (AC-53a) | |
| Netzfrequenz | 50/60 Hz |
| Laststrombereich | 180 mA ... 2,4 A (siehe Derating) |
| Auslösekennlinie nach IEC 60947-4-2 | Class 10A |
| Abkühlzeit | 20 min. (für Auto-Reset) |
| Leckstrom | 0 mA |
| Restspannung | < 0,3 V |
| Stoßstrom | 100 A (t = 10 ms) |
| Schutzbenennung | Überspannungsschutz |
Ausgangsdaten Rückmeldeausgang
| Benennung Ausgang | Rückmeldeausgang |
|---|---|
| Hinweis | Rückmeldung: Potenzialfreier Wechsler-Kontakt, Signalkontakt |
| Kontaktausführung | 1 Wechsler |
| Schaltvermögen nach IEC 60947-5-1 | 3 A (230 V, AC15) |
| 2 A (24 V, DC13) |
Allgemein
| Schaltfrequenz | ≤ 2 Hz (lastabhängig) |
|---|---|
| Einbaulage | senkrecht (Tragschiene waagerecht) |
| Montageart | Tragschienenmontage |
| Montagehinweis | anreihbar im Abstand = 20 mm |
| Betriebsart | 100 % ED |
| Verlustleistung maximal | 4,7 W |
| Verlustleistung minimal | 2,6 W |
| Betriebsspannungsanzeige | LED grün |
| Statusanzeige | LED gelb |
| Fehleranzeige | LED rot |
Anschlussdaten 1
| Benennung Anschluss | Steuerkreis |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 14 |
| Anzugsdrehmoment | 0,5 Nm ... 0,6 Nm |
Anschlussdaten 2
| Benennung Anschluss | Lastkreis |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 14 |
| Anzugsdrehmoment | 0,5 Nm ... 0,6 Nm |
UL-Daten
| SCCR | 100 kA (500 V AC (Sicherung 30 A class CC / 30 A class J (High-Fault))) |
|---|---|
| 5 kA (500 V AC (Sicherung 20 A RK5 (Standard-Fault))) | |
| FLA | 2,4 A (500 V AC) |
| Group installation | 20 A (class RK5, SCCR 5kA, #24 - 14 AWG max. solid and stranded) |
| 30 A (class CC or J, SCCR 100kA, #24 - 14 AWG max, solid and stranded) | |
| Category code | NLDX |
Isolationseigenschaften
| Bemessungsisolationsspannung | 500 V |
|---|---|
| Bemessungsstoßspannung | 6 kV |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Benennung | Isolationseigenschaften zwischen Steuereingangs-, Steuerspeisespannung und Hilfsstromkreis zu Hauptstromkreis |
| Isolierung | Sichere Trennung (IEC 60947-1/EN 50178) bei Betriebsspannung ≤ 300 V AC |
| Basisisolierung (IEC 60947-1) bei Betriebsspannung 300 ... 500 V AC | |
| Sichere Trennung (EN 50178) bei Betriebsspannung 300 ... 500 V AC | |
| Benennung | Isolationseigenschaften zwischen Steuereingangs- und Steuerspeisespannung zu Hilfsstromkreis |
| Isolierung | Sichere Trennung (IEC 60947-1) bei Hilfsstromkreis ≤ 300 V AC |
| Sichere Trennung (EN 50178) bei Hilfsstromkreis ≤ 300 V AC |
Normen und Bestimmungen
| Benennung | Normen / Bestimmungen |
|---|---|
| Normen/Bestimmungen | DIN EN 50178 |
| EN 60947 | |
| IEC 61508 | |
| ISO 13849 | |
| ATEX | II (2) G [Ex e] [Ex d] [Ex px] |
| II (2) D [Ex t] [Ex p] |
Zulassungen / Konformitäten
| Safety Integrity Level nach IEC 61508 | ≤ 3 (Sicheres Abschalten) |
|---|---|
| 2 (Motorschutz) | |
| Kategorie nach ISO 13849 | ≤ 3 (Sicheres Abschalten) |
| Performance Level nach ISO 13849 | ≤ e (Sicheres Abschalten) |
| ATEX | II (2) G [Ex e] [Ex d] [Ex px] |
| II (2) D [Ex t] [Ex p] | |
| EU-Baumusterprüfbescheinigung | PTB 07 ATEX 3145 |
| UL-Zertifikat | NLDX.E228652 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 5.027024002eCl@ss 5.127024000eCl@ss 6.027024000eCl@ss 7.027024002eCl@ss 8.027024002eCl@ss 9.027370905
| Merkmal | Wert |
|---|---|
| Art des Motorstarters (EF009598) | Wendestarter |
| Mit Kurzschlussauslöser (EF006691) | Nein |
| Bemessungssteuerspeisespannung AC 50 Hz (EF003978) | 92 V |
| Bemessungssteuerspeisespannung AC 60 Hz (EF003979) | 92 V |
| Spannungsart zur Betätigung (EF008242) | AC |
| Bemessungsbetriebsstrom Ie (EF001443) | 2.4 A |
| Bemessungsbetriebsstrom bei AC-3, 400 V (EF009602) | 2.4 A |
| Überlastauslöser Stromeinstellung (EF002336) | 0.18 A |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 1 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 1 |
| Temperaturkompensierter Überlastschutz (EF009604) | Nein |
| Auslöseklasse (EF006668) | CLASS 10 |
| Anschlussart Hauptstromkreis (EF006819) | Schraubanschluss |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis (EF006979) | Schraubanschluss |
| Tragschienenmontage möglich (EF003972) | Ja |
| Anzahl der Befehlsstellen (EF001372) | 1 |
| Geeignet für NOT-AUS (EF001433) | Ja |
| Externer Reset möglich (EF003426) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
| Breite (EF000008) | 22.5 mm |
| Höhe (EF000040) | 107 mm |
| Tiefe (EF000049) | 114 mm |
