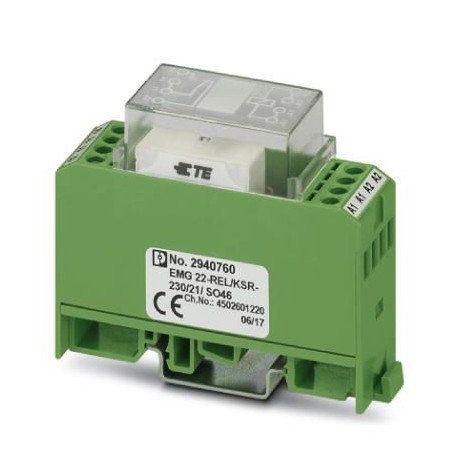

EMG 22-REL/KSR-230/21/ SO46 2940760 PHOENIX CONTACT Relaismodul
EMG 22-REL/KSR-230/21/ SO46
2940760
PHOENIX_CONTACT
10
Relaismodul
Steuerungsseitige Interferenz-Interlay-Schnittstelle mit verlöteten Mini-Schaltrelais, Kontakte (Au): Mittlere bis große Leistungen, 1 geschaltete Kontakte, Eingangsspannung 230 V AC
Relais > Schaltrelais
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2940760 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | G1 - Relais |
| Katalogseite | Seite 444 (C-5-2017) |
| GTIN | 4017918080228 |
| Gewicht pro Stück (exklusive Verpackung) | 68,630 g |
| Gewicht pro Stück (inklusive Verpackung) | 70,760 g |
| Zolltarifnummer | 85364900 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 40 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 70 °C |
Erregerseite
| Eingangsnennspannung UN | 230 V AC |
|---|---|
| Eingangsspannungsbereich bezogen auf UN | 0,9 ... 1,1 |
| Typischer Eingangsstrom bei UN | 18 mA |
| Ansprechzeit typisch | 10 ms |
| Rückfallzeit typisch | 8 ms |
| Schutzbeschaltung | Brückengleichrichter Brückengleichrichter |
| Überspannungsschutz Varistor | |
| RC-Glied RC-Glied | |
| Betriebsspannungsanzeige | LED gelb |
| Verlustleistung bei Nennbedingung | 4,14 W |
Kontaktseite
| Kontaktausführung | Einfachkontakt, 1 Wechsler |
|---|---|
| Art des Schaltkontaktes | Einfachkontakt |
| Kontaktmaterial | AgNi |
| Schaltspannung maximal | 250 V AC/DC |
| Einschaltstrom maximal | 8 A |
| Grenzdauerstrom | 6 A |
| Abschaltleistung (ohmsche Last) maximal | 95 W (bei 24 V DC) |
| 50 W (bei 48 V DC) | |
| 45 W (bei 60 V DC) | |
| 35 W (bei 110 V DC) | |
| 55 W (bei 220 V DC) | |
| 1500 VA (bei 250 V AC) |
Allgemein
| Prüfspannung Relaiswicklung/Relaiskontakt | 2,5 kV AC (50 Hz, 1 min.) |
|---|---|
| Lebensdauer mechanisch | ca. 2x 107Schaltspiele |
| Einbaulage | beliebig |
| Nettogewicht (SAP) | 68,63 g |
Anschlussdaten Eingangsseite
| Benennung Anschluss | Erregerseite |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
Anschlussdaten Ausgangsseite
| Benennung Anschluss | Kontaktseite |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
Normen und Bestimmungen
| Normen/Bestimmungen | IEC 60664 |
|---|---|
| EN 50178 | |
| Isolierung | Basisisolierung |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Merkmal | Wert |
|---|---|
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Komplettgerät mit Sockel (EF003359) | Ja |
| Mit abnehmbaren Klemmen (EF003340) | Nein |
| Mit LED-Anzeige (EF005950) | Ja |
| Bemessungssteuerspeisespannung AC 50 Hz (EF003978) | 207 V |
| Bemessungssteuerspeisespannung AC 60 Hz (EF003979) | 207 V |
| Spannungsart zur Betätigung (EF008242) | AC |
| Antrieb, Polung (EF003355) | gepolt |
| Schaltverhalten des Antriebs (EF003356) | monostabil |
| Anzahl der Kontakte als Öffner (EF008255) | 0 |
| Anzahl der Kontakte als Schließer (EF008256) | 0 |
| Anzahl der Kontakte als Wechsler (EF008257) | 1 |
| Art des Schaltkontaktes (EF003358) | Einfachkontakt |
| Mit zwangsgeführten Kontakten (EF003357) | Nein |
| Werkstoff des Kontakteinsatzes (EF008521) | sonstige |
| Werkstoff der Kontaktbeschichtung (EF004020) | unbehandelt |
| Nennstrom (EF000001) | 0.018 A |
| Breite (EF000008) | 22.5 mm |
| Höhe (EF000040) | 75 mm |
| Tiefe (EF000049) | 62.5 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2940760-EMG 22-REL/KSR-230/21/ SO46 | 108 Kbytes |
|
