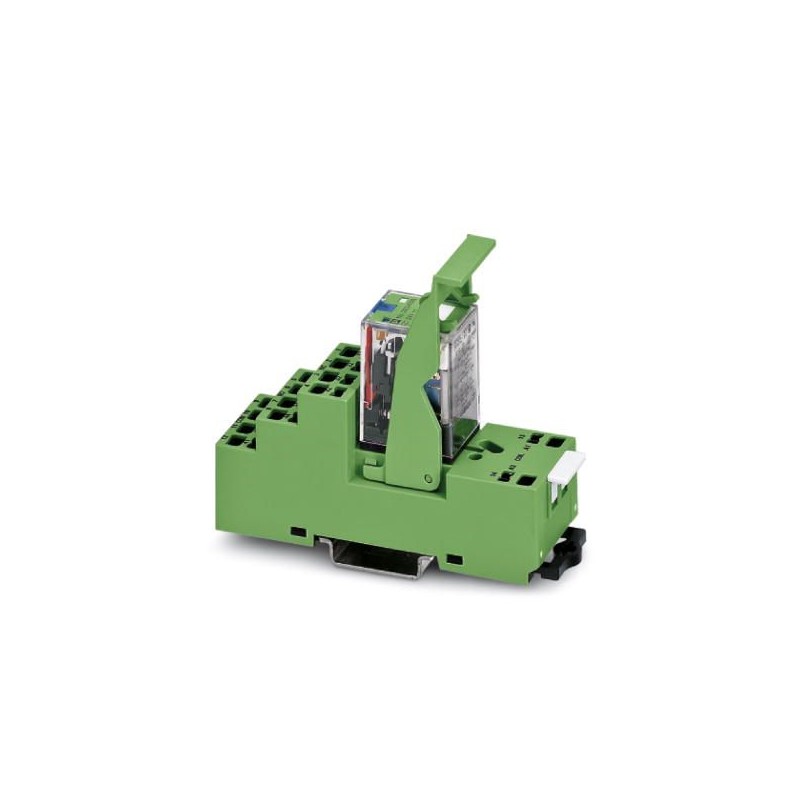

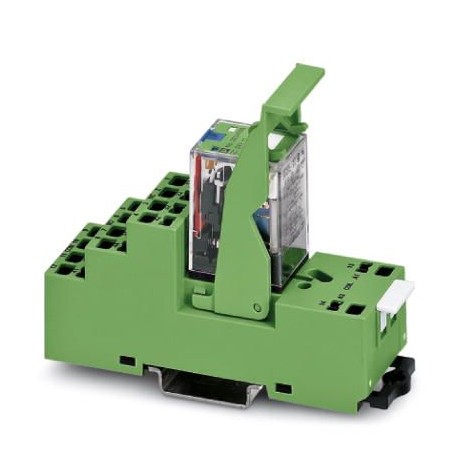

PR2-RSP3-LDP-24DC/2X21 2834685 PHOENIX CONTACT Komplett montierte Relaismodule mit Zugfederanschluss, besteh.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PR2-RSP3-LDP-24DC/2X21 2834685 PHOENIX CONTACT Komplett montierte Relaismodule mit Zugfederanschluss, besteh..

PR2-RSP3-LDP-24DC/2X21

2834685

PHOENIX_CONTACT

5

Verfügbar

Schiff am heute

Komplett montierte Relaismodule mit Zugfederanschluss, bestehend aus: Relaissockel, steckbarem Industrierelais mit integrierter LED, Freilaufdiode und rastbarer Handbetätigungstaste und Relaishaltebügel. Eingangsspannung: 24 V DC, 2 Wechsler, 10 A

Mehr Infos


Steuerungen SPS

INTERFACE Signalkonverter - PHOENIX CONTACT

INTERFACE Industrie-Relais

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
5+8,08 €
20+7,60 €
35+7,45 €
50+7,37 €
65+7,33 €
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Breite31 mm
Höhe95 mm
Tiefe84 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)-25 °C ... 70 °C

Erregerseite

Eingangsnennspannung UN24 V DC
Typischer Eingangsstrom bei UN38 mA
Ansprechzeit typisch13 ms
Rückfallzeit typisch5 ms
SchutzbeschaltungFreilaufdiode
BetriebsspannungsanzeigeLED grün
Verlustleistung bei Nennbedingung0,91 W

Kontaktseite

Kontaktausführung2 Wechsler
KontaktmaterialAg
Schaltspannung maximal250 V AC/DC
Schaltspannung minimal5 V
Schaltstrom minimal1 mA
Einschaltstrom maximal20 A (15 ms)
Grenzdauerstrom10 A
Abschaltleistung (ohmsche Last) maximal240 W (bei 24 V DC)
144 W (bei 48 V DC)
108 W (bei 60 V DC)
72 W (bei 110 V DC)
110 W (bei 220 V DC)
2500 VA (bei 250 V AC)

Allgemein

Prüfspannung Relaiswicklung/Relaiskontakt2 kV (50 Hz, 1 min.)
Prüfspannung Relaiskontakt/Relaiskontakt2 kV (50 Hz, 1 min.)
Betriebsart100 % ED
Lebensdauer mechanisch5 x 107 Schaltspiele
Normen/BestimmungenIEC 60664
EN 50178
IEC 62103
Verschmutzungsgrad3
ÜberspannungskategorieII
Einbaulagebeliebig
Montagehinweisanreihbar ohne Abstand

Anschlussdaten Eingangsseite

Benennung AnschlussErregerseite
AnschlussartZugfederanschluss
Abisolierlänge12 mm
Leiterquerschnitt starr0,2 mm² ... 1,5 mm²
Leiterquerschnitt flexibel0,2 mm² ... 1,5 mm²
Leiterquerschnitt AWG24 ... 16

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-2834685-PR2-RSP3-LDP-24DC/2X21English147 KbytesPHOENIX CONTACT-2834685-PR2-RSP3-LDP-24DC/2X21
