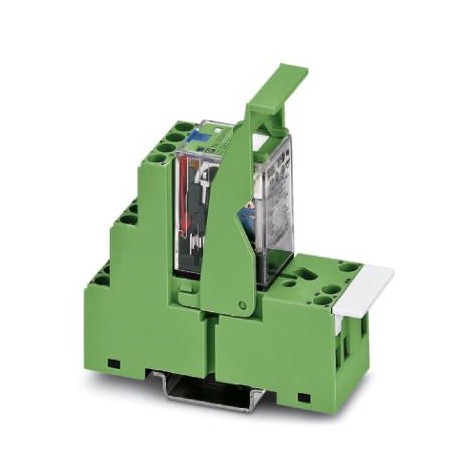

PR2-RSC3-LV-230AC/4X21AU 2834753 PHOENIX CONTACT Relaismodul
PR2-RSC3-LV-230AC/4X21AU
2834753
PHOENIX_CONTACT
5
Relaismodul
industrielle Relais
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2834753 |
|---|---|
| Verpackungseinheit | 5 STK |
| Verkaufsschlüssel | G1 - Relais |
| Katalogseite | Seite 397 (C-7-2015) |
| GTIN | 4046356044578 |
| Gewicht pro Stück (exklusive Verpackung) | 121,120 g |
| Gewicht pro Stück (inklusive Verpackung) | 127,790 g |
| Zolltarifnummer | 85364900 |
| Herkunftsland | CN (China) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 70 °C |
Erregerseite
| Eingangsnennspannung UN | 230 V AC |
|---|---|
| Typischer Eingangsstrom bei UN | 5 mA (bei 50 Hz) |
| 4 mA (bei 60 Hz) | |
| Ansprechzeit typisch | 4 ms ... 10 ms |
| Rückfallzeitbereich typisch | 3 ms ... 12 ms |
| Schutzbeschaltung | Varistor |
| Betriebsspannungsanzeige | LED rot |
| Verlustleistung bei Nennbedingung | 1,15 W |
Kontaktseite
| Kontaktausführung | 4 Wechsler |
|---|---|
| Art des Schaltkontaktes | Einfachkontakt |
| Kontaktmaterial | AgNi, hartvergoldet |
| Schaltspannung maximal | 250 V AC/DC |
| Schaltspannung minimal | 1 V |
| Schaltstrom minimal | 1 mA |
| Einschaltstrom maximal | 12 A (15 ms) |
| Grenzdauerstrom | 5 A |
| Abschaltleistung (ohmsche Last) maximal | 120 W (bei 24 V DC) |
| 100 W (bei 48 V DC) | |
| 78 W (bei 60 V DC) | |
| 55 W (bei 110 V DC) | |
| 80 W (bei 220 V DC) | |
| 1250 VA (bei 250 V AC) |
Allgemein
| Prüfspannung Relaiswicklung/Relaiskontakt | 2 kV (50 Hz, 1 min.) |
|---|---|
| Prüfspannung Relaiskontakt/Relaiskontakt | 2 kV (50 Hz, 1 min.) |
| Betriebsart | 100 % ED |
| Schutzart | RT I (Relais) |
| Lebensdauer mechanisch | 5x 107Schaltspiele |
| Lebensdauer elektrisch | siehe Diagramm |
| Einbaulage | beliebig |
| Montagehinweis | anreihbar ohne Abstand |
| Nettogewicht (SAP) | 121,12 g |
Anschlussdaten Eingangsseite
| Benennung Anschluss | Erregerseite |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 7 mm |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 26 ... 14 |
Anschlussdaten Ausgangsseite
| Benennung Anschluss | Kontaktseite |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 7 mm |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 26 ... 14 |
Normen und Bestimmungen
| Normen/Bestimmungen | IEC 60664 |
|---|---|
| EN 50178 | |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | II |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Set-Inhalt
Klassifikationen
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2834753-PR2-RSC3-LV-230AC/4X21AU | 147 Kbytes |
|
