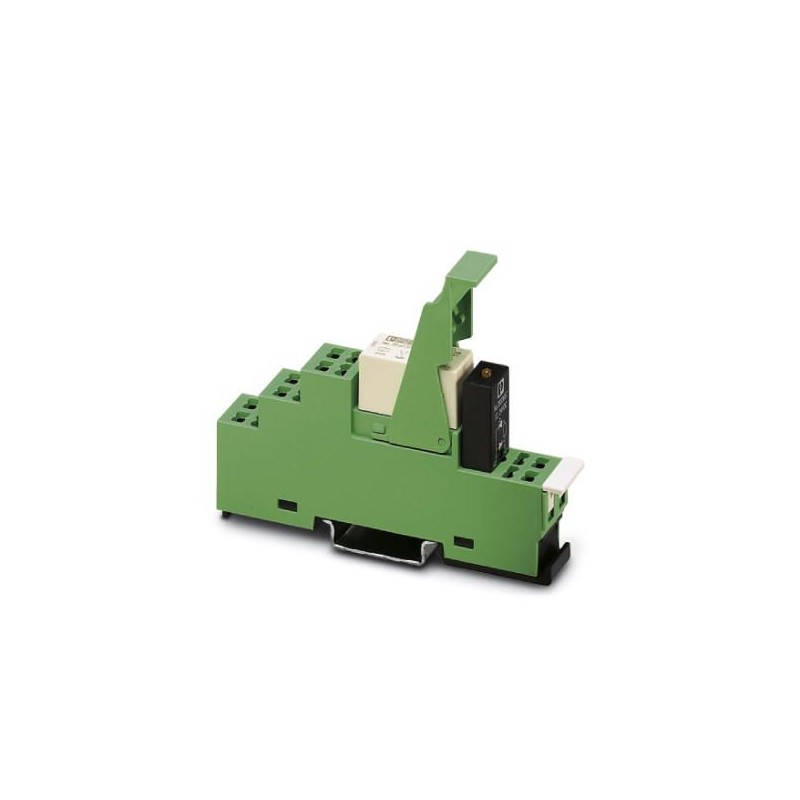

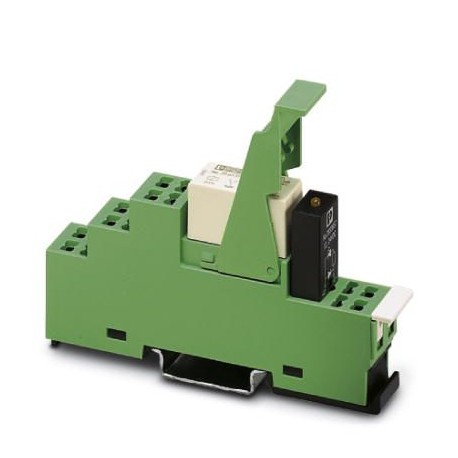

PR1-RSP3-LV-230AC/21 2834436 PHOENIX CONTACT Relaismodul
PR1-RSP3-LV-230AC/21
2834436
PHOENIX_CONTACT
5
Relaismodul
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2834436 |
|---|---|
| Verpackungseinheit | 5 STK |
| Verkaufsschlüssel | G1 - Relais |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 392 (C-7-2013) |
| GTIN | 4046356044325 |
| Gewicht pro Stück (exklusive Verpackung) | 66,420 g |
| Gewicht pro Stück (inklusive Verpackung) | 73,460 g |
| Zolltarifnummer | 85364900 |
| Herkunftsland | CN (China) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 85 °C |
Erregerseite
| Eingangsnennspannung UN | 230 V AC |
|---|---|
| Typischer Eingangsstrom bei UN | 6 mA (bei 50 Hz) |
| 5,5 mA (bei 60 Hz) | |
| Ansprechzeit typisch | 3 ms ... 12 ms |
| Rückfallzeitbereich typisch | 2 ms ... 22 ms |
| Schutzbeschaltung | Varistor |
| Betriebsspannungsanzeige | LED gelb |
| Verlustleistung bei Nennbedingung | 1,38 W |
Kontaktseite
| Kontaktausführung | 1 Wechsler |
|---|---|
| Art des Schaltkontaktes | Einfachkontakt |
| Kontaktmaterial | AgNi |
| Schaltspannung maximal | 250 V AC/DC |
| Schaltspannung minimal | 12 V (bei 10 mA) |
| Schaltstrom minimal | 10 mA (bei 12 V) |
| Einschaltstrom maximal | 30 A (300 ms) |
| Grenzdauerstrom | 10 A |
| Abschaltleistung (ohmsche Last) maximal | 3000 W (bei 250 V AC) |
| 50 W (bei 110 V DC) | |
| 80 W (bei 220 V DC) | |
| 288 W (bei 24 V DC) | |
| bei 440 V AC | |
| 58 W (bei 48 V DC) | |
| 48 W (bei 60 V DC) | |
| Schaltvermögen | 2 A (bei 24 V, DC13) |
| 0,2 A (bei 110 V, DC13) | |
| 0,2 A (bei 250 V, DC13) | |
| 6 A (bei 24 V, AC15) | |
| 6 A (bei 120 V, AC15) | |
| 6 A (bei 250 V, AC15) |
Allgemein
| Prüfspannung Relaiswicklung/Relaiskontakt | 4 kV (50 Hz, 1 min.) |
|---|---|
| Betriebsart | 100 % ED |
| Lebensdauer mechanisch | 3x 107Schaltspiele |
| Lebensdauer elektrisch | siehe Diagramm |
| Einbaulage | beliebig |
| Montagehinweis | anreihbar ohne Abstand |
| Nettogewicht (SAP) | 66,42 g |
Anschlussdaten Eingangsseite
| Benennung Anschluss | Erregerseite |
|---|---|
| Anschlussart | Zugfederanschluss |
| Abisolierlänge | 10 mm |
| Leiterquerschnitt starr | 0,2 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 24 ... 16 |
Normen und Bestimmungen
| Normen/Bestimmungen | IEC 60664 |
|---|---|
| EN 50178 | |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Set-Inhalt
Klassifikationen
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2834436-PR1-RSP3-LV-230AC/21 | 147 Kbytes |
|
