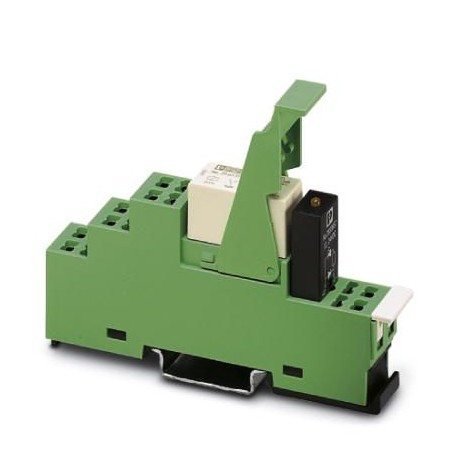

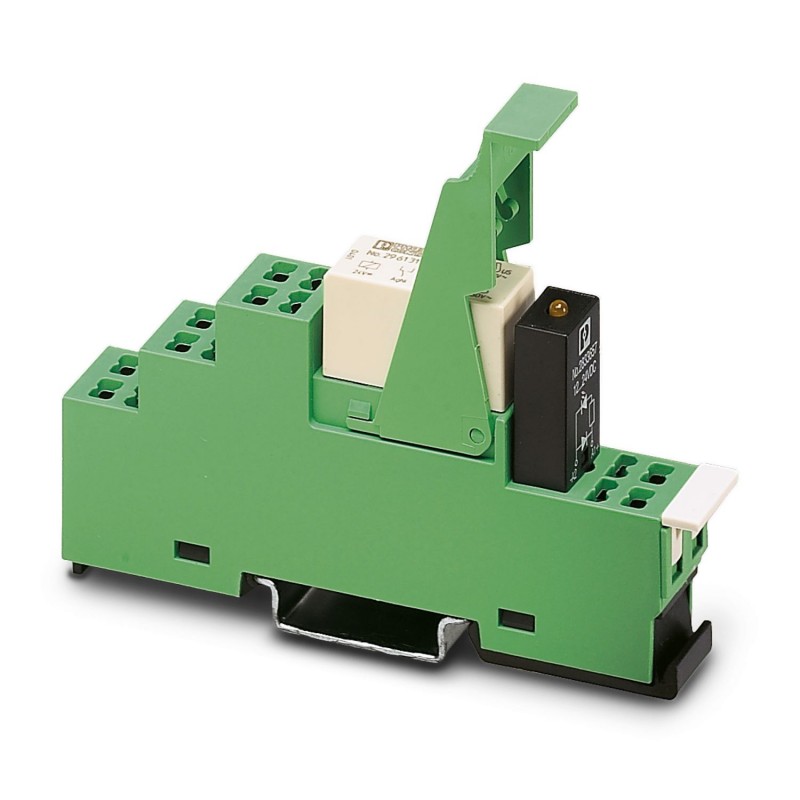

PR1-RSP3-LDP-24DC/2X21 2834562 PHOENIX CONTACT Relaismodul
PR1-RSP3-LDP-24DC/2X21
2834562
PHOENIX_CONTACT
5
Relaismodul
Vormontierte Relaismodule mit Zugfederanschluss, bestehend aus: Relaissockel, Leistungskontaktrelais, steckbarem Anzeige-/ Entstörmodul und Haltebügel. Eingangsspannung: 24 V DC, 2 Wechsler, 8 A
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Produkttyp | Relaismodul |
| Anwendung | Universal |
| Betriebsart | 100 % ED |
| Lebensdauer mechanisch | 3x 107Schaltspiele |
| Datenpflegestand | |
| Datum letzte Datenpflege | 21.05.2024 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Lebensdauer elektrisch | siehe Diagramm |
| Maximale Verlustleistung bei Nennbedingung | 0,46 W |
| Prüfspannung (Wicklung/Kontakt) | 4 kV (50 Hz, 1 min., Wicklung/Kontakt) |
| Prüfspannung (Kontakt/Kontakt) | 2,5 kV (50 Hz, 1 min., Kontakt/Kontakt) |
| Erregerseite | |
| Eingangsnennspannung UN | 24 V DC |
| Eingangsspannungsbereich | 15,6 V DC ... 59,5 V DC |
| Schaltverhalten des Antriebs | monostabil |
| Typischer Eingangsstrom bei UN | 19 mA |
| Ansprechzeit typisch | 8 ms |
| Rückfallzeit typisch | 10 ms |
| Schutzbeschaltung | Freilaufdiode |
| Betriebsspannungsanzeige | LED gelb |
| Schalten | |
| Kontaktausführung | 2 Wechsler |
| Art des Schaltkontaktes | Einfachkontakt |
| Kontaktmaterial | AgNi |
| Schaltspannung maximal | 250 V AC/DC |
| Schaltspannung minimal | 5 V (bei 10 mA) |
| Grenzdauerstrom | 8 A |
| Einschaltstrom maximal | 15 A (300 ms) |
| Schaltstrom minimal | 10 mA (bei 5 V) |
| Abschaltleistung (ohmsche Last) maximal | 2000 W (bei 250 V AC) |
| 44 W (bei 110 V DC) | |
| 60 W (bei 220 V DC) | |
| 190 W (bei 24 V DC) | |
| bei 440 V AC | |
| 85 W (bei 48 V DC) | |
| 60 W (bei 60 V DC) | |
| Schaltvermögen | 2 A (bei 24 V, DC13) |
| 0,2 A (bei 250 V, DC13) | |
| 3 A (bei 24 V, AC15) | |
| 3 A (bei 120 V, AC15) | |
| 3 A (bei 250 V, AC15) | |
| Erregerseite | |
| Anschlussart | Zugfederanschluss |
| Abisolierlänge | 10 mm |
| Leiterquerschnitt starr | 0,2 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 24 ... 16 |
| Kontaktseite | |
| Anschlussart | Zugfederanschluss |
| Abisolierlänge | 10 mm |
| Leiterquerschnitt starr | 0,2 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 24 ... 16 |
| Breite | 16 mm |
| Höhe | 97 mm |
| Tiefe | 72 mm |
| Farbe | grün (RAL 6021) |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 85 °C |
| Normen/Bestimmungen | IEC 60664 |
| EN 50178 |
| Montageart | Tragschienenmontage |
| Montagehinweis | anreihbar ohne Abstand |
| Einbaulage | beliebig |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2834562-PR1-RSP3-LDP-24DC/2X21 | 152 Kbytes |
|
