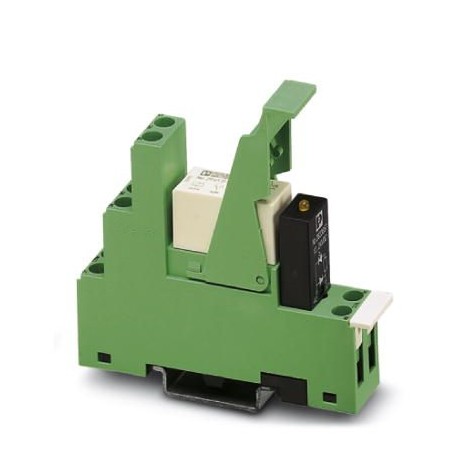

PR1-RSC3-LV-120AC/21AU 2834384 PHOENIX CONTACT Vormontierte Relaismodule PR1-RSC... mit Schraubanschluss, be.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PR1-RSC3-LV-120AC/21AU 2834384 PHOENIX CONTACT Vormontierte Relaismodule PR1-RSC... mit Schraubanschluss, be..

PR1-RSC3-LV-120AC/21AU

2834384

PHOENIX_CONTACT

5

Verfügbar

Schiff am heute

Vormontierte Relaismodule PR1-RSC... mit Schraubanschluss, bestehend aus: Relaissockel, Mehrlagenkontaktrelais, steckbarem Anzeige-/ Entstörmodul und Haltebügel. Eingangsspannung: 120 V AC, 1 Wechsler, 12 A

Mehr Infos


Steuerungen SPS

INTERFACE Signalkonverter - PHOENIX CONTACT

INTERFACE Industrie-Relais

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Menge Preis
5+6,82 €
20+6,40 €
40+6,24 €
55+6,18 €
75+6,13 €
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Breite16 mm
Höhe78,5 mm
Tiefe71 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)-25 °C ... 85 °C

Erregerseite

Eingangsnennspannung UN120 V AC
Typischer Eingangsstrom bei UN9 mA (bei 50 Hz)
7 mA (bei 60 Hz)
Ansprechzeit typisch3 ms ... 12 ms
Rückfallzeitbereich typisch1,5 ms ... 16 ms
SchutzbeschaltungVaristor
BetriebsspannungsanzeigeLED gelb

Kontaktseite

Kontaktausführung1 Wechsler
KontaktmaterialAgNi, hartvergoldet
Schaltspannung maximal30 V AC
36 V DC
Schaltspannung minimal100 mV (bei 10 mA)
Schaltstrom minimal1 mA (bei 24 V)
Einschaltstrom maximal50 mA
Grenzdauerstrom50 mA
Abschaltleistung (ohmsche Last) maximal1,2 W (bei 24 V DC)
Schaltvermögen nach DIN VDE 0660/IEC 609472 A (bei 24 V, AC15)
Hinweisfolgende Werte gelten bei zerstörter Goldschicht
Schaltspannung maximal250 V AC/DC
Schaltspannung minimal12 V (bei 10 mA)
Grenzdauerstrom12 A
Einschaltstrom maximal30 A (300 ms)
Schaltstrom minimal10 mA (bei 12 V)
Abschaltleistung (ohmsche Last) maximal3000 VA (bei 250 V AC)
Schaltvermögen nach DIN VDE 0660/IEC 609472 A (bei 24 V, DC13)
0,2 A (bei 110 V, DC13)
0,2 A (bei 250 V, DC13)
2 A (bei 24 V, AC15)
2 A (bei 120 V, AC15)
2 A (bei 250 V, AC15)

Allgemein

Prüfspannung Relaiswicklung/Relaiskontakt4 kV (50 Hz, 1 min.)
Betriebsart100 % ED
Lebensdauer mechanisch3 x 107 Schaltspiele
Normen/BestimmungenIEC 60664
EN 50178
IEC 62103
Verschmutzungsgrad3
ÜberspannungskategorieIII
Einbaulagebeliebig
Montagehinweisanreihbar ohne Abstand

Anschlussdaten Eingangsseite

Benennung AnschlussErregerseite
AnschlussartSchraubanschluss
Abisolierlänge8 mm
SchraubengewindeM3
Leiterquerschnitt starr0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG26 ... 14

Datasheet - PDF

Titel: Sprache: Größe: Typ:
PHOENIX CONTACT-2834384-PR1-RSC3-LV-120AC/21AU English 148 Kbytes PHOENIX CONTACT-2834384-PR1-RSC3-LV-120AC/21AU
