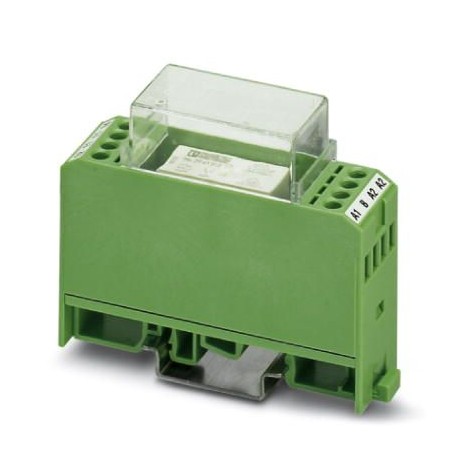

EMG 22-REL/KSR-G 24/TRN12 2952363 PHOENIX CONTACT Hybridrelais
EMG 22-REL/KSR-G 24/TRN12
2952363
PHOENIX_CONTACT
10
Hybridrelais
industrielle Relais
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2952363 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | G1 - Relais |
| Katalogseite | Seite 454 (C-5-2017) |
| GTIN | 4017918084462 |
| Gewicht pro Stück (exklusive Verpackung) | 64,120 g |
| Gewicht pro Stück (inklusive Verpackung) | 64,120 g |
| Zolltarifnummer | 85364190 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 50 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 70 °C |
Erregerseite
| Eingangsnennspannung UN | 24 V DC |
|---|---|
| Eingangsspannungsbereich bezogen auf UN | 0,9 ... 1,1 |
| Steuernennspannung | 12 V DC |
| Steuerspannung minimal | 5 V DC |
| Steuerspannung maximal | 13,2 V DC |
| Steuerstrom minimal | 0,5 mA |
| Steuerstrom maximal | 1 mA |
| Typischer Eingangsstrom bei UN | 21 mA |
| Ansprechzeit typisch | 9 ms |
| Rückfallzeit typisch | 10 ms |
| Schutzbeschaltung | Verpolschutz Verpolschutzdiode |
| Freilaufdiode Freilaufdiode | |
| Betriebsspannungsanzeige | LED gelb |
| Verlustleistung bei Nennbedingung | 0,5 W |
Kontaktseite
| Kontaktausführung | Einfachkontakt, 1 Wechsler |
|---|---|
| Art des Schaltkontaktes | Einfachkontakt |
| Kontaktmaterial | AgNi |
| Schaltspannung maximal | 250 V AC/DC |
| Einschaltstrom maximal | 8 A |
| Grenzdauerstrom | 5 A |
| Abschaltleistung (ohmsche Last) maximal | 120 W (bei 24 V DC) |
| 60 W (bei 48 V DC) | |
| 50 W (bei 60 V DC) | |
| 50 W (bei 110 V DC) | |
| 80 W (bei 220 V DC) | |
| 1250 VA (bei 250 V AC) |
Allgemein
| Prüfspannung Relaiswicklung/Relaiskontakt | 4 kV AC (50 Hz, 1 min.) |
|---|---|
| Betriebsart | 100 % ED |
| Lebensdauer mechanisch | ca. 5x 107Schaltspiele |
| Einbaulage | beliebig |
| Nettogewicht (SAP) | 64,12 g |
Anschlussdaten Eingangsseite
| Benennung Anschluss | Erregerseite |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
Anschlussdaten Ausgangsseite
| Benennung Anschluss | Kontaktseite |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
Normen und Bestimmungen
| Normen/Bestimmungen | IEC 60664 |
|---|---|
| EN 50178 | |
| Isolierung | Basisisolierung |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2952363-EMG 22-REL/KSR-G 24/TRN12 | 108 Kbytes |
|
