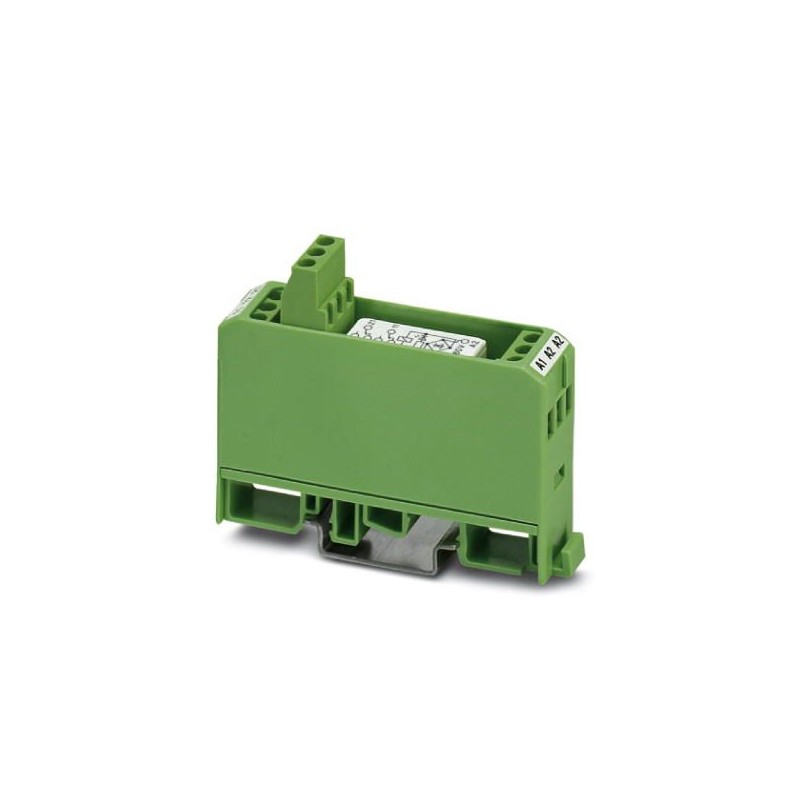

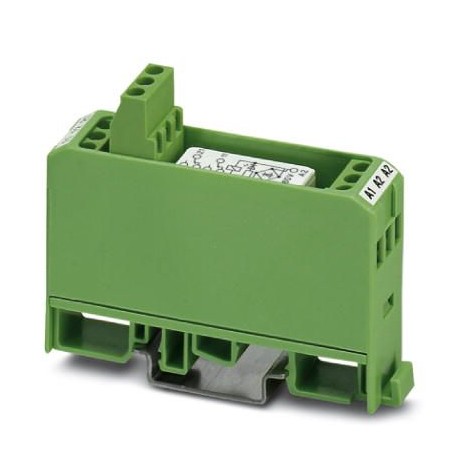

EMG 17-REL/KSR- 60/21-21-LC AU 2941442 PHOENIX CONTACT Relaismodul
EMG 17-REL/KSR- 60/21-21-LC AU
2941442
PHOENIX_CONTACT
10
Relaismodul
Relaismodul, mit verlötetem Mini-Schaltrelais, Kontakt (AgNi+Au): Kleine bis große Leistungen, 2 geschaltete Kontakte, Eingangsspannung 60 V AC/DC
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2941442 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | G1 - Relais |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 135 (IF-2011) |
| GTIN | 4017918080440 |
| Gewicht pro Stück (exklusive Verpackung) | 56,800 g |
| Gewicht pro Stück (inklusive Verpackung) | 56,860 g |
| Zolltarifnummer | 85364190 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 40 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 70 °C |
Erregerseite
| Eingangsnennspannung UN | 60 V AC/DC |
|---|---|
| Eingangsspannungsbereich bezogen auf UN | 0,8 ... 1,1 |
| Typischer Eingangsstrom bei UN | 8 mA |
| Ansprechzeit typisch | 8 ms |
| Rückfallzeit typisch | 10 ms |
| Schutzbeschaltung | Brückengleichrichter Brückengleichrichter |
| Betriebsspannungsanzeige | LED gelb |
| Verlustleistung bei Nennbedingung | 0,48 W |
Kontaktseite
| Kontaktausführung | Einfachkontakt, 2 Wechsler |
|---|---|
| Art des Schaltkontaktes | Einfachkontakt |
| Kontaktmaterial | AgNi, hartvergoldet |
| Schaltspannung maximal | 30 V AC |
| 36 V DC | |
| Einschaltstrom maximal | 0,2 A |
| Grenzdauerstrom | 50 mA |
| Abschaltleistung (ohmsche Last) maximal | 1,2 W (bei 24 V DC) |
Kontaktseite (bei zerstörter Goldschicht)
| Hinweis | folgende Werte gelten bei zerstörter Goldschicht |
|---|---|
| Schaltspannung maximal | 250 V AC/DC |
| Grenzdauerstrom | 5 A |
| Einschaltstrom maximal | 6 A |
| Abschaltleistung (ohmsche Last) maximal | 120 W (bei 24 V DC) |
| 95 W (bei 48 V DC) | |
| 60 W (bei 60 V DC) | |
| 40 W (bei 110 V DC) | |
| 55 W (bei 220 V DC) | |
| 1250 VA (bei 250 V AC) |
Allgemein
| Prüfspannung Relaiswicklung/Relaiskontakt | 4 kV AC (50 Hz, 1 min.) |
|---|---|
| Prüfspannung Relaiskontakt/Relaiskontakt | 1 kV AC (50 Hz, 1 min.) |
| Betriebsart | 100 % ED |
| Lebensdauer mechanisch | ca. 2x 107Schaltspiele |
| Einbaulage | beliebig |
| Montagehinweis | anreihbar ohne Abstand |
| Nettogewicht (SAP) | 56,8 g |
Anschlussdaten Eingangsseite
| Benennung Anschluss | Erregerseite |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
Anschlussdaten Ausgangsseite
| Benennung Anschluss | Kontaktseite |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
Normen und Bestimmungen
| Anschluss gemäß Norm | CUL |
|---|---|
| Benennung | Luft- und Kriechstrecken zwischen den Stromkreisen |
| Normen/Bestimmungen | EN 50178 |
| Bemessungsisolationsspannung | 260 V AC |
| Bemessungsstoßspannung | 2,3 kV |
| Isolierung | Basisisolierung |
| Sichere Trennung, verstärkte Isolierung und 6 kV zwischen Eingangsstromkreis und Ausgangskontaktstrompfaden | |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | II |
| Benennung | Luft- und Kriechstrecken zwischen Eingangs- und Kontaktstromkreis (oder Ausgangskontaktstrompfad) |
| Normen/Bestimmungen | EN 50178 |
| Bemessungsisolationsspannung | 260 V AC |
| Bemessungsstoßspannung | 6 kV |
| Isolierung | Sichere Trennung, verstärkte Isolierung |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Benennung | Normen / Bestimmungen |
| Normen/Bestimmungen | EN 61810-1 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2941442-EMG 17-REL/KSR- 60/21-21-LC AU | 114 Kbytes |
|
