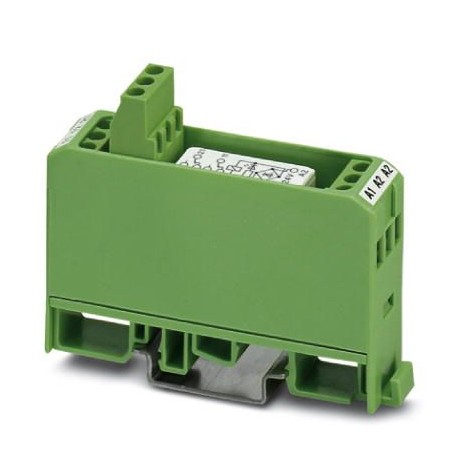

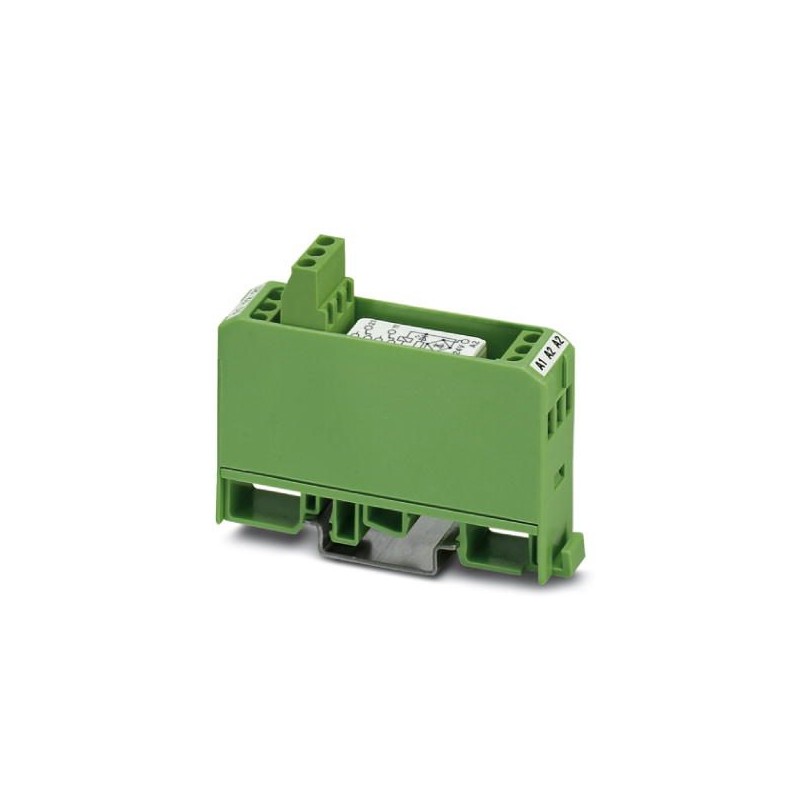

EMG 17-REL/KSR- 24/21-21-LC AU 2941439 PHOENIX CONTACT Relaismodul, mit fest eingelötetem Kleinschaltrelais,.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

EMG 17-REL/KSR- 24/21-21-LC AU 2941439 PHOENIX CONTACT Relaismodul, mit fest eingelötetem Kleinschaltrelais,..

EMG 17-REL/KSR- 24/21-21-LC AU

2941439

PHOENIX_CONTACT

10

Verfügbar

Schiff am heute

Relaismodul, mit fest eingelötetem Kleinschaltrelais, Kontakt (AgNi+Au): kleine bis große Leistungen, 2 Wechsler, Eingangsspannung 24 V AC/DC

Mehr Infos


Steuerungen SPS

INTERFACE Signalkonverter - PHOENIX CONTACT

INTERFACE Industrie-Relais

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Menge Preis
10+$34.71
20+$33.61
30+$33.15
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Breite17,5 mm
Höhe75 mm
Tiefe62,5 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-20 °C ... 40 °C
Umgebungstemperatur (Lagerung/Transport)-20 °C ... 70 °C

Erregerseite

Eingangsnennspannung UN24 V AC/DC
Eingangsspannungsbereich bezogen auf UN0,8 ... 1,1
Typischer Eingangsstrom bei UN18 mA
Ansprechzeit typisch8 ms
Rückfallzeit typisch10 ms
SchutzbeschaltungBrückengleichrichter Brückengleichrichter
BetriebsspannungsanzeigeLED gelb
Verlustleistung bei Nennbedingung0,43 W

Kontaktseite

KontaktausführungEinfachkontakt, 2 Wechsler
KontaktmaterialAgNi, hartvergoldet
Schaltspannung maximal30 V AC
36 V DC
Einschaltstrom maximal0,2 A
Grenzdauerstrom50 mA
Abschaltleistung (ohmsche Last) maximal1,2 W (bei 24 V DC)
Hinweisfolgende Werte gelten bei zerstörter Goldschicht
Schaltspannung maximal250 V AC/DC
Grenzdauerstrom5 A
Einschaltstrom maximal6 A
Abschaltleistung (ohmsche Last) maximal120 W (bei 24 V DC)
95 W (bei 48 V DC)
60 W (bei 60 V DC)
40 W (bei 110 V DC)
55 W (bei 220 V DC)
1250 VA (bei 250 V AC)

Allgemein

Prüfspannung Relaiswicklung/Relaiskontakt4 kV AC (50 Hz, 1 min.)
Prüfspannung Relaiskontakt/Relaiskontakt1 kV AC (50 Hz, 1 min.)
Betriebsart100 % ED
Lebensdauer mechanischca. 2 x 107 Schaltspiele
Normen/BestimmungenIEC 60664
EN 50178
IEC 62103
Bemessungsstoßspannung / Isolierung4 kV / Basisisolierung (Sichere Trennung, verstärkte Isolierung und 6 kV zwischen Eingangsstromkreis und Ausgangskontaktstrompfaden.)
Verschmutzungsgrad2
ÜberspannungskategorieIII
Einbaulagebeliebig
Montagehinweisanreihbar ohne Abstand

Anschlussdaten Eingangsseite

Benennung AnschlussErregerseite
AnschlussartSchraubanschluss
Abisolierlänge8 mm
SchraubengewindeM3
Leiterquerschnitt starr0,2 mm² ... 4 mm²
Leiterquerschnitt flexibel0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG24 ... 12

Datasheet - PDF

Titel: Sprache: Größe: Typ:
PHOENIX CONTACT-2941439-EMG 17-REL/KSR- 24/21-21-LC AU English 114 Kbytes PHOENIX CONTACT-2941439-EMG 17-REL/KSR- 24/21-21-LC AU
