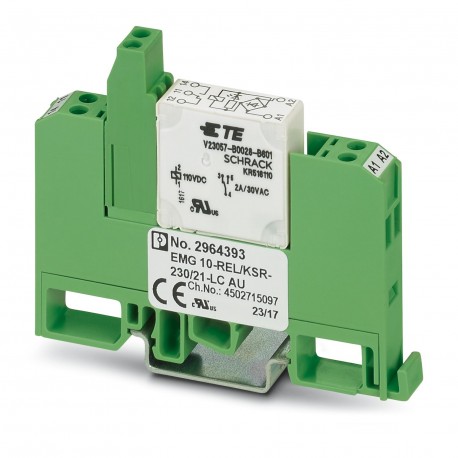

EMG 10-REL/KSR-230/21-LC AU 2964393 PHOENIX CONTACT Relaismodul
EMG 10-REL/KSR-230/21-LC AU
2964393
PHOENIX_CONTACT
10
Relaismodul
Relaismodul, mit verlötetem Mini-Schaltrelais, Goldkontakt für kleine Leistungen, 1 Schaltkontakt, Eingangsspannung 230 V AC/DC
Relaismodul, mit fest eingelötetem Kleinschaltrelais, Goldkontakt für kleine Leistungen, 1 Wechsler, Eingangsspannung 230 V AC/DC
Relais > Schaltrelais
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Nutzungsbeschränkung | |
| EMV-Hinweis | EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich |
| Produkttyp | Relaismodul |
| Produktfamilie | EMG |
| Anwendung | Universal |
| Betriebsart | 100 % ED |
| Lebensdauer mechanisch | ca. 2x 107Schaltspiele |
| Datenpflegestand | |
| Datum letzte Datenpflege | 02.05.2024 |
| Artikelrevision | 07 |
| Isolationseigenschaften | |
| Isolierung | Basisisolierung |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Maximale Verlustleistung bei Nennbedingung | 1,15 W |
| Prüfspannung (Wicklung/Kontakt) | 4 kV AC (50 Hz, 1 min., Wicklung/Kontakt) |
| Erregerseite | |
| Eingangsnennspannung UN | 230 V AC/DC |
| Eingangsspannungsbereich | 184 V AC/DC ... 253 V AC/DC (20 °C) |
| Schaltverhalten des Antriebs | monostabil |
| Antrieb (Polung) | gepolt |
| Typischer Eingangsstrom bei UN | 5 mA |
| Ansprechzeit typisch | 7 ms |
| Rückfallzeit typisch | 11 ms |
| Schutzbeschaltung | Brückengleichrichter; Brückengleichrichter |
| Überspannungsschutz; Varistor | |
| Betriebsspannungsanzeige | LED gelb |
| Schalten | |
| Kontaktausführung | 1 Wechsler |
| Art des Schaltkontaktes | Doppelkontakt |
| Kontaktmaterial | AgPd60, hartvergoldet |
| Schaltspannung maximal | 30 V AC |
| 36 V DC | |
| Grenzdauerstrom | 0,5 A |
| Einschaltstrom maximal | 0,2 A |
| Abschaltleistung (ohmsche Last) maximal | 5 W (bei 24 V DC) |
| Schalten: bei zerstörter Goldschicht | |
| Hinweis | folgende Werte gelten bei zerstörter Goldschicht |
| Schaltspannung maximal | 125 V AC |
| 150 V DC | |
| Grenzdauerstrom | 2 A |
| Einschaltstrom maximal | 2 A |
| Abschaltleistung (ohmsche Last) maximal | 29 W (bei 24 V DC) |
| 29 W (bei 48 V DC) | |
| 29 W (bei 60 V DC) | |
| 60 VA (bei 250 V AC) | |
| Erregerseite | |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Kontaktseite | |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Breite | 10,6 mm |
| Höhe | 75 mm |
| Tiefe | 62,5 mm |
| Farbe | grün (RAL 6021) |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -20 °C ... 40 °C |
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 70 °C |
| Normen/Bestimmungen | IEC 60664 |
| EN 50178 |
| Montageart | Tragschienenmontage |
| Montagehinweis | anreihbar ohne Abstand |
| Einbaulage | beliebig |
| Merkmal | Wert |
|---|---|
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Komplettgerät mit Sockel (EF003359) | Ja |
| Mit abnehmbaren Klemmen (EF003340) | Nein |
| Mit LED-Anzeige (EF005950) | Ja |
| Bemessungssteuerspeisespannung AC 50 Hz (EF003978) | 184 V |
| Bemessungssteuerspeisespannung AC 60 Hz (EF003979) | 184 V |
| Bemessungssteuerspeisespannung DC (EF003980) | 184 V |
| Spannungsart zur Betätigung (EF008242) | AC/DC |
| Antrieb, Polung (EF003355) | gepolt |
| Schaltverhalten des Antriebs (EF003356) | monostabil |
| Anzahl der Kontakte als Öffner (EF008255) | 0 |
| Anzahl der Kontakte als Schließer (EF008256) | 0 |
| Anzahl der Kontakte als Wechsler (EF008257) | 1 |
| Art des Schaltkontaktes (EF003358) | Doppelkontakt |
| Mit zwangsgeführten Kontakten (EF003357) | Nein |
| Werkstoff des Kontakteinsatzes (EF008521) | sonstige |
| Werkstoff der Kontaktbeschichtung (EF004020) | Gold |
| Nennstrom (EF000001) | 0.005 A |
| Breite (EF000008) | 10.6 mm |
| Höhe (EF000040) | 75 mm |
| Tiefe (EF000049) | 62.5 mm |
