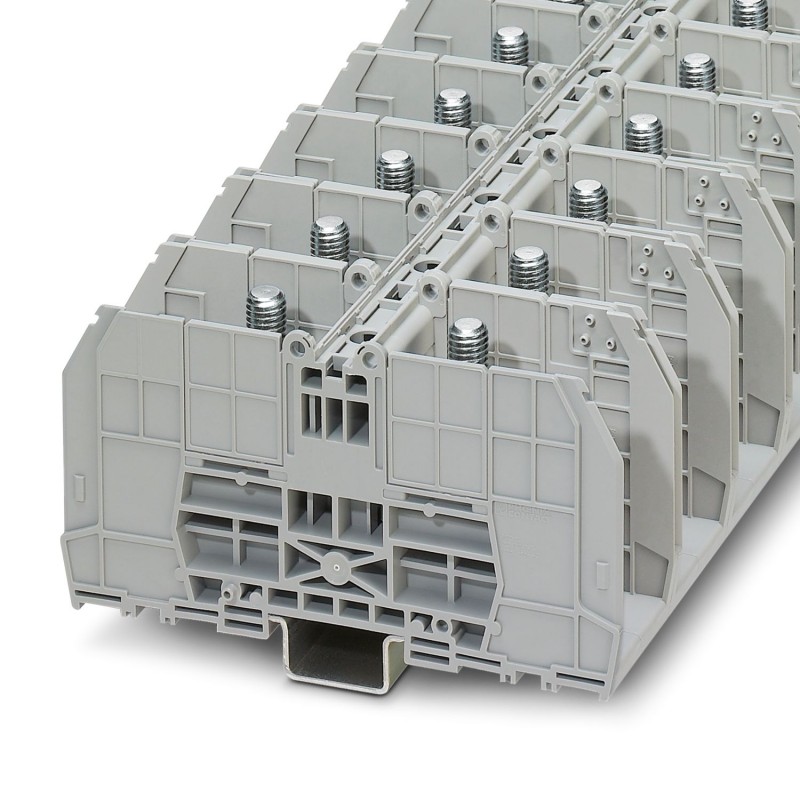

RBO 10-WD 1030161 PHOENIX CONTACT Bolt connection terminal block
RBO 10-WD
1030161
PHOENIX_CONTACT
5
Bolt connection terminal block
Bolzenanschlussklemme, Nennspannung: 1000 V, Nennstrom: 309 A, Anzahl der Anschlüsse: 2, Polzahl: 1, Anschlussart: Bolzenanschluss, Dimensionierungsquerschnitt: 150 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grau
Reihenklemmen > Durchgangs-Reihenklemme
Connectivity Industrieschränke
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Produkttyp | Bolzenanschlussklemme |
| Polzahl | 1 |
| Rastermaß | 41 mm |
| Anzahl der Anschlüsse | 2 |
| Anzahl der Reihen | 1 |
| Potenziale | 1 |
| Datenpflegestand | |
| Artikelrevision | 01 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Bemessungsstoßspannung | 8 kV |
| Maximale Verlustleistung bei Nennbedingung | 9,55 W |
| Anzahl der Anschlüsse pro Etage | 2 |
| Nennquerschnitt | 150 mm² |
| Etage 1 oben 1 unten 1 | |
| Abisolierlänge | Die Abisolierlänge ist von der Angabe des Kabelschuhherstellers abhängig. |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Nennstrom | 309 A |
| Belastungsstrom maximal | 309 A (bei 150 mm² Leiterquerschnitt) |
| Nennspannung | 1000 V |
| Nennquerschnitt | 150 mm² |
| Anschluss Kabelschuh DIN 46234:1980-03 | |
| Anschluss gemäß Norm | DIN 46234:1980-03 |
| Querschnitt | 6 mm² ... 150 mm² |
| Querschnittsbereich AWG | (umgerechnet nach IEC) |
| Augendurchmesser | 10,5 mm |
| Breite | 30 mm |
| Bolzendurchmesser | 10 mm |
| Schraubengewinde | M10 |
| Anzugsdrehmoment | 10 ... 20 Nm |
| Anschluss gemäß Norm | DIN 46235:1983-07 |
| Querschnitt | 16 mm² ... 150 mm² |
| Querschnittsbereich AWG | (umgerechnet nach IEC) |
| Augendurchmesser | 10,5 mm |
| Breite | 34 mm |
| Bolzendurchmesser | 10 mm |
| Schraubengewinde | M10 |
| Anzugsdrehmoment | 10 ... 20 Nm |
| Anschluss gemäß Norm | DIN 46237:1970-07 |
| Querschnitt | 6 mm² ... 6 mm² |
| Querschnittsbereich AWG | (umgerechnet nach IEC) |
| Augendurchmesser | 10,5 mm |
| Breite | 18 mm |
| Bolzendurchmesser | 10 mm |
| Schraubengewinde | M10 |
| Anzugsdrehmoment | 10 ... 20 Nm |
| Kennfarbe Ringkabelschuhe : gelb | 6 mm² |
| Breite | 41 mm |
| Höhe | 144 mm |
| Tiefe auf NS 35/7,5 | 77 mm |
| Tiefe auf NS 35/15 | 84,5 mm |
| Bolzenlänge | 26,5 mm |
| Rastermaß | 41 mm |
| Farbe | grau (RAL 7042) |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Isolierstoffgruppe | I |
| Isolierstoff | PA |
| Mechanische Daten | |
| Offene Seitenwand | Nein |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -60 °C ... 110 °C (Betriebstemperaturbereich inkl. Eigenerwärmung, max. kurzzeitige Betriebstemperatur siehe RTI Elec.) |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C) |
| Umgebungstemperatur (Montage) | -5 °C ... 70 °C |
| Umgebungstemperatur (Betätigung) | -5 °C ... 70 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 20 % ... 90 % |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 30 % ... 70 % |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Montageart | NS 35/7,5 |
| NS 35/15 |
| Merkmal | Wert |
|---|---|
| Bemessungsstrom In (EF008250) | 309 A |
| Bemessungsspannung (EF000228) | 1000 V |
| Ausführung elektrischer Anschluss 1 (EF002526) | Bolzenanschluss |
| Ausführung elektrischer Anschluss 2 (EF002527) | Bolzenanschluss |
| Anzahl der Klemmstellen je Etage (EF002660) | 2 |
| Geeignet für Leiterwerkstoff (EF012572) | Aluminium/Kupfer |
| Montageart (EF000003) | Hutschiene TH35 |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Betriebstemperatur (EF002393) | -60 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Breite (EF000008) | 41 mm |
| Höhe (EF000040) | 144 mm |
| Tiefe (EF000049) | 77 mm |
| Abschlussplatte erforderlich (EF002525) | Nein |
| Farbe (EF000007) | grau |
| Etagen intern gebrückt (EF002661) | Ja |
