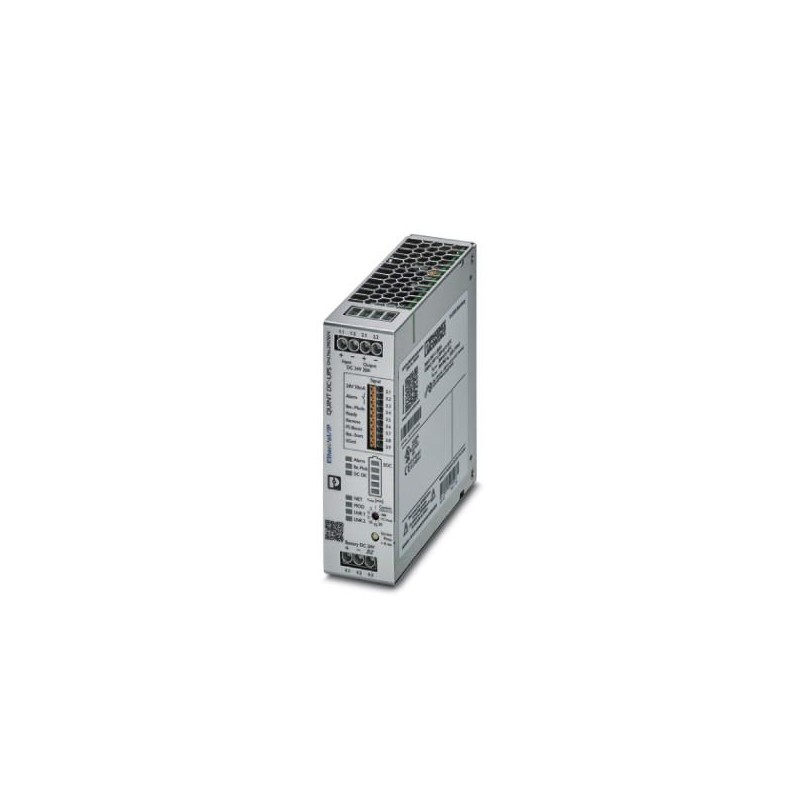

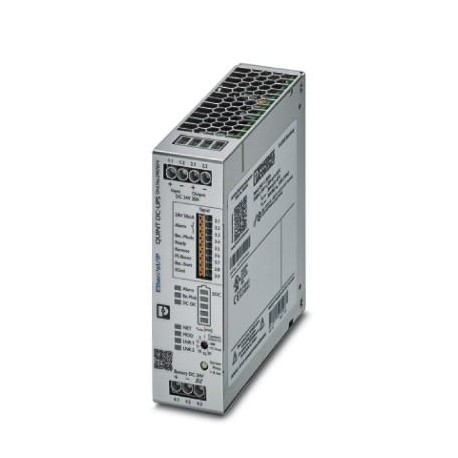

QUINT4-UPS/24DC/24DC/20/EIP 2907074 PHOENIX CONTACT Unterbrechungsfreie Stromversorgung
QUINT4-UPS/24DC/24DC/20/EIP
2907074
PHOENIX_CONTACT
Unterbrechungsfreie Stromversorgung
QUINTUSV, IQTechnology, EtherNet/IP (Modbus/TCP), Hutschienenmontage, Schraubanschluss, Eingang: 24 VDC, Ausgang: 24 VDC / 20 A, Ladestrom: 5 A
Installationsmaterial Kommunikationsnetze DNT/FNT > USV-Anlage
Netzteile
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Zwei Millionen neun hundert sieben tausend vier und siebzig |
|---|---|
| Verpackungseinheit | 1 pc |
| GTIN | 4055626171708 |
| Gewicht pro Stück (exklusive Verpackung) | 723.400 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert eins und siebzig tausend eins und neunzig |
| Herkunftsland | CN (China) |
Abmessungen
| Breite | 40 mm |
|---|---|
| Höhe | 130 mm |
| Tiefe | 125 mm |
| Breite bei alternativer Montage | 123 mm |
| Höhe bei alternativer Montage | 130 mm |
| Tiefe bei alternativer Montage | 42 mm |
Umgebungsbedingungen
| Schutzart | IP20 |
|---|---|
| Umgebungstemperatur (Betrieb) | -25 °C ... 70 °C (> 60 °C Derating: 2.5 %/K) |
| Umgebungstemperatur (start-up-Typ getestet) | -40 °C |
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 85 °C |
| Max. zulässige relative Luftfeuchtigkeit (Betrieb) | ≤ 95 % (bei 25 °C, nicht kondensierend) |
| Klimatischen Klasse | 3K3 (EN 60721)VERFÜGBAR |
| Grad der Verschmutzung | Zwei |
| Installation Höhe | ≤ 4000 m |
Input-Daten
| Eingangsspannung | 24 V DC |
|---|---|
| Input voltage range | 18 V DC ... 30 V DC |
| Elektrische Festigkeit, max. | 35 V DC |
| Interne Eingangssicherung | keine |
| Inrush surge current | ≤ 8 (≤ 4 ms) |
| Verpolungsschutz | ja |
| Feste verbinden Schwelle | 22 V DC |
| Switch-on time | max. 3 s |
| Voltage drop input/output | 0,4 V DC |
Output-Daten (allgemein)
| Short-circuit-proof | ja |
|---|---|
| No-load proof | ja |
| Switch-over-time | 0 ms |
| USV-Anschluss parallel | keine |
| USV-Anschluss in Serie | keine |
| Energy storage device connection in parallel | Ja, 5 (beobachten line-protection) |
| Energiespeicher-Anschluss in Serie | keine |
| Effizienz | typ. 97 % |
Output-Daten (Netz-Betrieb)
| Output voltage range | 18 V DC ... 30 V DC |
|---|---|
| 18 V DC ... 32 V DC | |
| Statischer Boost (IchStat.Boost) | 25 A |
| Dynamischer Boost (IchDyn.Boost) | 30 A (5 s) |
| Selective Fuse Breaking (IchSFB) | 120 A (15 ms) |
Output-Daten (Akku-Betrieb)
| Output voltage range | 19 V DC ... 32 V DC |
|---|---|
| Statischer Boost (IchStat.Boost) | 25 A |
| Dynamischer Boost (IchDyn.Boost) | 30 A (5 s) |
| Selective Fuse Breaking (IchSFB) | 120 A (15 ms) |
Energiespeicher (Akku)
| Akku-Technologie | VRLA, VRLA-WTR, LI-ION |
|---|---|
| End-of-Ladespannung (Temperaturkompensiert) | 25 V DC ... 32 V DC |
| End-of-Ladespannung | 32 V DC |
| Max. Kapazität | 135 Ah |
| Nenninhalt (ohne zusätzliches Ladegerät) | 3 Ah-100 Ah ... |
| Ladestrom (einstellbar) | 5 A |
| Ladezeit | 202.5 h |
| Puffer-Zeit | 19 min. (12 Ah) |
| Temperatur-Kompensation (konfigurierbar) | 42 mV/K |
| Kostenlos Kennlinie | IUNullU |
| Tiefentladeschutz | 19.2 V DC |
| Temperatur-sensor | ja |
| IQ-Technologie | ja |
Allgemeine Daten
| Entflammbarkeit Klasse in der acc. UL 94 (Gehäuse / terminal-blocks) | V0 |
|---|---|
| MTBF (IEC 61709, SN 29500) | > 1172000 h (25 °C) |
| > 732500 h (40 °C) | |
| > 373400 h (60 °C) | |
| Gewicht | 0,6 kg |
| Umweltschutz-Richtlinie | RoHS |
| WEEE | |
| Erreichen |
Verbindung von Daten, Eingabe
| Verbindungs-Methode | Verschraubung |
|---|---|
| Leiterquerschnitt Feste min. | 0,2 mm2 |
| Leiterquerschnitt solid max. | 6 mm2 |
| Leiterquerschnitt flexibel min. | 0,2 mm2 |
| Leiterquerschnitt flexibel max. | 4 mm2 |
| Einzelne Leiter/terminal-point, mehrdrähtig, mit Aderendhülse, min. | 0,2 mm2 |
| Einzelne Leiter/terminal-point, mehrdrähtig, mit Aderendhülse, max. | 4 mm2 |
| Leiterquerschnitt AWG min. | Dreißig |
| Leiterquerschnitt AWG max. | Zehn |
| Abisolierlänge | 8 mm |
| Anzugsdrehmoment, min. | 0,5 Nm |
| Anzugsmoment max | 0,6 Nm |
Verbindung von Daten -, Ausgabe -
| Verbindungs-Methode | Verschraubung |
|---|---|
| Leiterquerschnitt Feste min. | 0,2 mm2 |
| Leiterquerschnitt solid max. | 6 mm2 |
| Leiterquerschnitt flexibel min. | 0,2 mm2 |
| Leiterquerschnitt flexibel max. | 4 mm2 |
| Einzelne Leiter/terminal-point, mehrdrähtig, mit Aderendhülse, min. | 0,2 mm2 |
| Einzelne Leiter/terminal-point, mehrdrähtig, mit Aderendhülse, max. | 4 mm2 |
| Leiterquerschnitt AWG min. | Dreißig |
| Leiterquerschnitt AWG max. | Zehn |
| Abisolierlänge | 8 mm |
| Anzugsdrehmoment, min. | 0,5 Nm |
| Anzugsmoment max | 0,6 Nm |
Verbindungsdaten für den Akku
| Verbindungs-Methode | Verschraubung |
|---|---|
| Leiterquerschnitt Feste min. | 0,2 mm2 |
| Leiterquerschnitt solid max. | 2,5 mm2 |
| Leiterquerschnitt flexibel min. | 0,2 mm2 |
| Leiterquerschnitt flexibel max. | 2,5 mm2 |
| Leiterquerschnitt AWG min. | Dreißig |
| Leiterquerschnitt AWG max. | Zwölf |
| Abisolierlänge | 6,5 mm |
| Anzugsdrehmoment, min. | 0,5 Nm |
| Anzugsmoment max | 0,6 Nm |
Normen und Vorschriften
| Elektromagnetische Verträglichkeit | Die Einhaltung der EMV-Richtlinie 2014/30/EU |
|---|---|
| Geräuschentwicklung | Zusätzliche basic Norm EN 61000-6-5 (Immunität im Kraftwerk), IEC/EN 61850-3 (Energieversorgung) |
| Störfestigkeit | Störfestigkeit nach EN 61000-6-2 (Industrie) |
| Normen/Vorschriften | EN 61000-4-2 |
| Kontakt discharge | 4 kV (Test-Niveau 2) |
| Normen/Vorschriften | EN 61000-4-3 |
| Frequenzbereich | 80 MHz ... 1 GHz |
| Test Feldstärke | 10 V/m (Test-Niveau 3) |
| Frequenzbereich | 1,4 GHz ... 2 GHz |
| Test Feldstärke | 3 V/m (Test-Niveau 2) |
| Normen/Vorschriften | EN 61000-4-4 |
| Kommentare | Kriterium B |
| Normen/Vorschriften | EN 61000-4-6 |
| Frequenzbereich | 0,15 MHz ... 80 MHz |
| Spannung | 10 V (Test-Niveau 3) |
| Normen/Vorschriften | EN 61000-4-8 |
| Niederspannungs-Richtlinie | Die übereinstimmung mit der Niederspannungsrichtlinie 2014/35/EG |
| Standard – Safety extra-low voltage | IEC 61010-1 (SELV) |
| IEC 61010-2-201 (PELV) | |
| UL-Zulassungen | UL/C-UL Listed UL 61010-1 |
| UL/C-UL Listed UL 61010-2-201 | |
| UL/C-UL Listed ANSI/ISA-12.12.01 Class I, Division 2, Gruppen A, B, C, D T4 (Gefährliche Lage) | |
| Schock | 18 ms, 30g, in jedem Raum-Richtung (nach IEC 60068-2-27) |
| Vibration (Betrieb) | 2.3 g |
Klassifikationen
eCl@ss 5.1Sieben und zwanzig Millionen zwei hundert zwei und vierzig tausend zwei hundert dreizehneCl@ss 8.0Sieben und zwanzig Millionen zwei hundert zwei und vierzig tausend zwei hundert neuneCl@ss 9.0Sieben und zwanzig Millionen vierzig tausend sieben hundert fünf
| Merkmal | Wert |
|---|---|
| Eingangsspannung (EF003840) | 18 V |
| Ausgangsspannung (EF003933) | 18 V |
| USB-Schnittstelle (EF002039) | Nein |
| Mit Kommunikationsschnittstelle RS-232 (EF007312) | Nein |
| Spannungsart (EF000187) | DC |
| Höhe (EF000040) | 130 mm |
| Breite (EF000008) | 40 mm |
| Tiefe (EF000049) | 125 mm |
| Gewicht (EF000167) | 0.54222 kg |
| Eingangsanschluss (EF009726) | sonstige |
