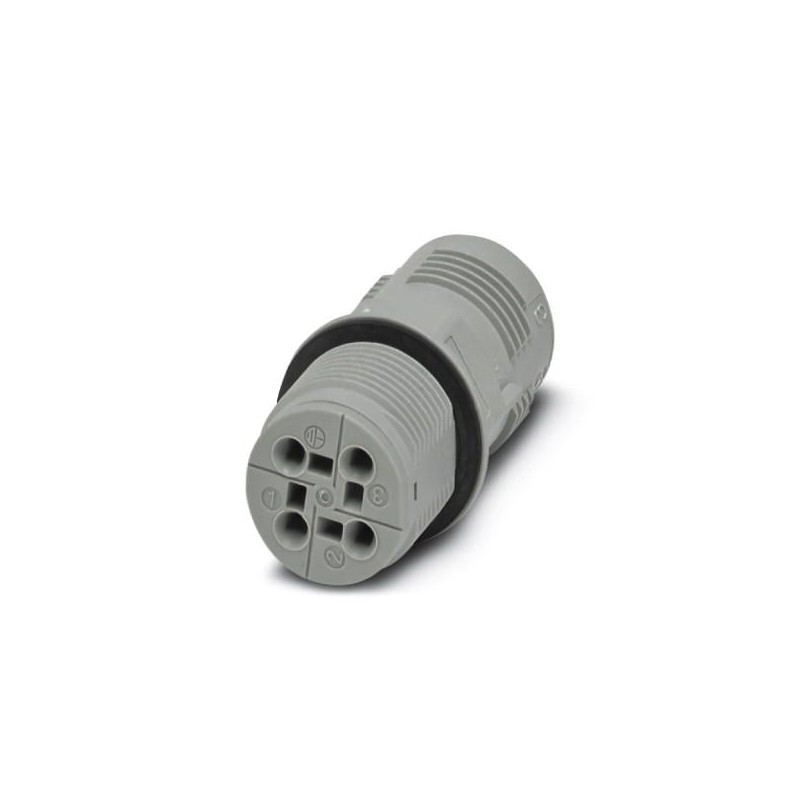

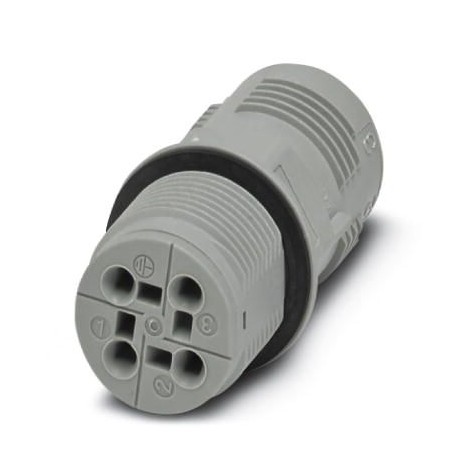

QPD W3PE2,5 M25 DT GY 1423968 PHOENIX CONTACT Panel feed-through -
QPD W3PE2,5 M25 DT GY
1423968
PHOENIX_CONTACT
Panel feed-through -
Durchführung, QUICKON-Anschluss, Polzahl: 3+PE, 1 mm² ... 2,5 mm², 400 V, 20 A, grau, ohne QUICKON-Mutter, Befestigungsgewinde: M25, Push-in-Anschluss, 2,5 mm²
Steckbare Gebäudeinstallationssysteme > Geräteanschluss für steckbare Gebäudeinstallation
Kabel, Stecker, Boxen und QUICKON
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million vier hundert drei und zwanzig tausend neun hundert acht und sechzig |
|---|---|
| Verpackungseinheit | 1 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626365862 |
| Gewicht pro Stück (exklusive Verpackung) | 22.220 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert sechs und sechzig tausend neun hundert neunzig |
| Herkunftsland | PL (Polen) |
Allgemeine
| Geben | QPD 4x2,5 |
|---|---|
| Farbe | Grau |
| Verriegelung Typ | Schraube Verriegelung |
| Verbindungs-Methode | QUICKON-Verbindung |
| IDC-Anschluss | |
| Anzahl der Positionen | Vier |
| Hinweis: die Anzahl der Positionen | 3+PE |
| Anzugsmoment, überwurfmutter | 10 Nm |
| Anzugsmoment, Gegenmutter | 5 Nm |
| Anzahl der verbindungen | Zehn |
| Leiterquerschnitt flexibel min. | 1 mm2 |
| Leiterquerschnitt flexibel max. | 2,5 mm2 |
| Leiterquerschnitt Feste min. | 1 mm2 |
| Leiterquerschnitt solid max. | 2,5 mm2 |
| Leiterquerschnitt AWG min. | Sechzehn |
| Leiterquerschnitt AWG max. | Vierzehn |
Kabel
| Struktur der einzelnen Litzen im acc. mit VDE 0295 / kleinster Drahtdurchmesser | VDE 0295 Klasse 1 bis 6/min. 0,15 mm |
|---|---|
| Isolierung material | PVC/PE/TPE/Gummi |
| Draht Durchmesser inklusive Isolierung | 2 mm 3,6 mm ... |
| Leiterquerschnitt | 2,5 mm2 |
| Position markieren | 1, 2, 3, PE |
Umgebungsbedingungen
| Schutzart | IP66 |
|---|---|
| IP68 (2 m / 24 h) | |
| IP69K | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C |
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 100 °C |
| Temperatur als Dirigent verbunden | -5 °C ... 50 °C |
Elektrische Eigenschaften
| Nennstrom IN | 20 A |
|---|---|
| Nennstrom | 20 A |
| Bemessungsspannung (III/3) | 690 V |
| Bemessungsspannung (III/2) | 1000 V |
| Bemessungsspannung (II/2) | 1000 V |
| Bemessungsstoßspannung (III/3) | 6 kV |
| Bemessungsstoßspannung (III/2) | 8 kV |
| Bemessungsstoßspannung (II/2) | 8 kV |
Material data
| Material, Kontakt | Cu |
|---|---|
| Kontaktoberfläche material | versilbert |
| Kontakt carrier material | PA |
| Isoliermaterial | PA |
| Entflammbarkeit nach UL 94 | V0 |
| Überspannungskategorie | III |
| Grad der Verschmutzung | Drei |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum = 50 |
|---|---|
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
eCl@ss 7.0Sieben und zwanzig Millionen vier hundert vierzig tausend sechs hundert zweieCl@ss 9.0Sieben und zwanzig Millionen vier hundert vierzig tausend sechs hundert zwei
| Merkmal | Wert |
|---|---|
| Bemessungsspannung (EF000228) | 690 V |
| Bemessungsstrom (EF000227) | 20 A |
| Polzahl (EF001391) | 4 |
| Schutzart (IP) (EF005474) | IP66 |
| Gewindeanschlussmaß (EF004756) | M25 |
| Anzahl der Anschlüsse je Pol (EF006769) | 1 |
| Pol-Kennzeichnung (EF006771) | 1, 2, 3, PE |
| Mechanische Codierung (EF002910) | Nein |
| Farbe der Codierung/Kontakteinsatz (EF006772) | grau |
| Farbe des separaten Adapterstücks (EF008312) | ohne Adapterstück |
| Gehäusefarbe (EF000136) | grau |
| Werkstoff des Gehäuses (EF001596) | Polyamid (PA) |
| Halogenfrei (EF000025) | Ja |
| Oberflächenbehandlung Kontakte (EF002558) | versilbert |
| Länge (EF001438) | 50.77 mm |
| Höhe (EF000040) | 30 mm |
| Breite (EF000008) | 30 mm |
