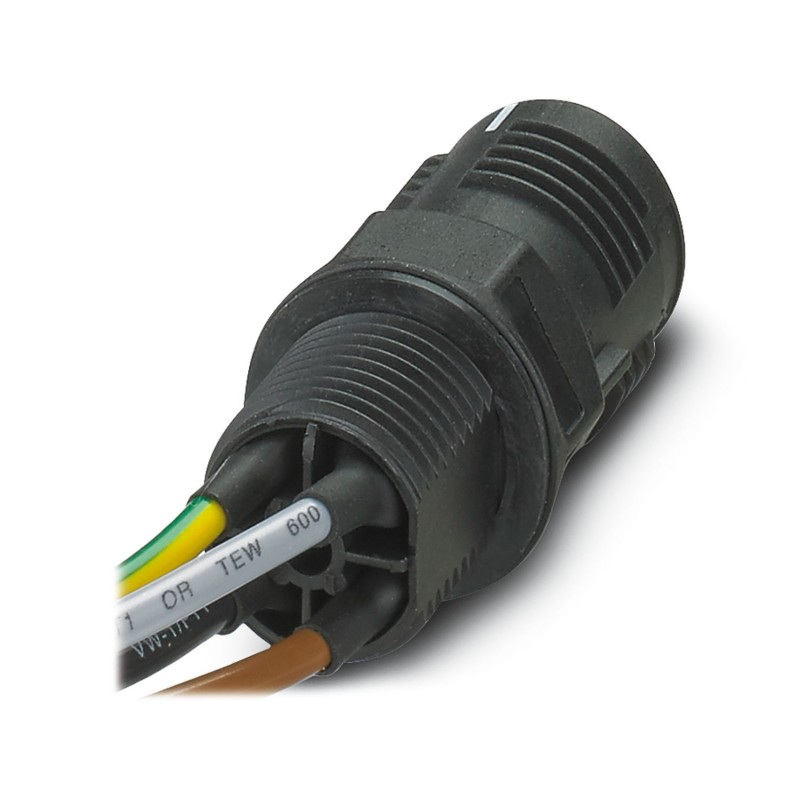

QPD W3PE2,5 M25 0,5 BK 1423983 PHOENIX CONTACT Panel feed-through -
QPD W3PE2,5 M25 0,5 BK
1423983
PHOENIX_CONTACT
Panel feed-through -
Tüllen, QUICKON-Anschluss, Polzahl: 3+PE, 1 mm² ... 2,5 mm², 690 V, 20 A, schwarz, ohne QUICKON-Mutter, Montagegewinde: M25, IDC-Anschluss (geschweißt), 2,5 mm², flach geschnittene Leiter, Kabellänge: 0,5 m
Wanddurchführung, Produktfamilie: QPD, Anschlussart: Einzeladern (angeschweißt), Polzahl: 3+PE, M25, Stift, 1 mm2 ... 2,5 mm2, 690 V, 20 A, PA, schwarz, ohne QUICKON-Mutter, Kodierung: kodiert, 2,5 mm2, Adern glatt abgeschnitten, Leitungslänge: 0,5 m
Steckbare Gebäudeinstallationssysteme > Geräteanschluss für steckbare Gebäudeinstallation
Kabel, Stecker, Boxen und QUICKON
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Produkttyp | Wanddurchführung |
| Produktfamilie | QPD |
| Bauform | QPD 4x2,5 |
| Polzahl | 4 |
| Steckgesicht | 3+PE |
| Polkennzeichnung | 1, 2, 3, PE |
| Anzahl der Anschlüsse | 10 |
| Anzahl der Anschlüsse je Pol | 1 |
| Kodierung | kodiert |
| Datenpflegestand | |
| Artikelrevision | 03 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Anschlusstechnik | |
| Anschlussart geräteseitig | Einzeladern (angeschweißt) |
| Häufigkeit des Anschlusses von Leitungen gleichen Querschnitts | max. 10 |
| Leiteranschluss | |
| Anschlussquerschnitt flexibel | 1 mm² ... 2,5 mm² |
| Anschlussquerschnitt starr | 1 mm² ... 2,5 mm² |
| Anschlussquerschnitt AWG | 16 ... 14 |
| Anzugsdrehmoment Überwurfmutter | 10 Nm |
| Anzugsdrehmoment Kontermutter | 5 Nm |
| Maßzeichnung |  |
| Breite | 30 mm |
| Höhe | 30 mm |
| Länge | 47,7 mm |
| Durchmesser | 30 mm |
| Bemessungsstoßspannung (II/2) | 6 kV |
| Bemessungsstoßspannung (III/2) | 6 kV |
| Bemessungsstoßspannung (III/3) | 6 kV |
| Bemessungsstrom | 20 A |
| Durchgangswiderstand | < 3 mΩ |
| Bemessungsspannung (II/2) | 1000 V |
| Bemessungspannung (III/2) | 690 V |
| Bemessungsspannung (III/3) | 690 V |
| Nennspannung UN | 690 V |
| Nennstrom IN | 20 A |
| Mechanische Daten | |
| Steckzyklen | max. 50 |
| Farbe | schwarz (RAL 9005) |
| Material Gehäuse | PA |
| Material Kontakt | Cu |
| Material Kontaktoberfläche | versilbert |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Material Aderisolation | PVC/PE/TPE/Gummi |
| Leitungslänge | 0,5 m |
| Litzenaufbau nach VDE 0295 / kleinster Drahtdurchmesser | VDE 0295 Klasse 1 bis 6 / min. 0,15 mm |
| Aderdurchmesser inkl. Isolation | 2 mm ... 3,6 mm |
| Polkennzeichnung | 1, 2, 3, PE |
| Leitungsquerschnitt | 2,5 mm² |
| Material Aderisolation | PVC/PE/TPE/Gummi |
| Halogenfreiheit | ja |
| Montageart | Vorderwandmontage M25 |
| Umgebungsbedingungen | |
| Schutzart | IP66 |
| IP68 (2 m / 24 h) | |
| IP69K | |
| Fingersicherheit im ungesteckten Zustand (IP2X) | |
| Schlagfestigkeit | IK07 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C |
| Temperatur bei Leitungsanschluss | -5 °C ... 50 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 100 °C |
| Merkmal | Wert |
|---|---|
| Bemessungsspannung (EF000228) | 690 V |
| Bemessungsstrom (EF000227) | 20 A |
| Polzahl (EF001391) | 4 |
| Schutzart (IP) (EF005474) | IP66 |
| Gewindeanschlussmaß (EF004756) | M25 |
| Anzahl der Anschlüsse je Pol (EF006769) | 1 |
| Pol-Kennzeichnung (EF006771) | 1, 2, 3, PE |
| Mechanische Codierung (EF002910) | Nein |
| Farbe der Codierung/Kontakteinsatz (EF006772) | schwarz |
| Farbe des separaten Adapterstücks (EF008312) | ohne Adapterstück |
| Gehäusefarbe (EF000136) | schwarz |
| Werkstoff des Gehäuses (EF001596) | Polyamid (PA) |
| Halogenfrei (EF000025) | Ja |
| Oberflächenbehandlung Kontakte (EF002558) | versilbert |
| Länge (EF001438) | 47.7 mm |
| Höhe (EF000040) | 30 mm |
| Breite (EF000008) | 30 mm |
