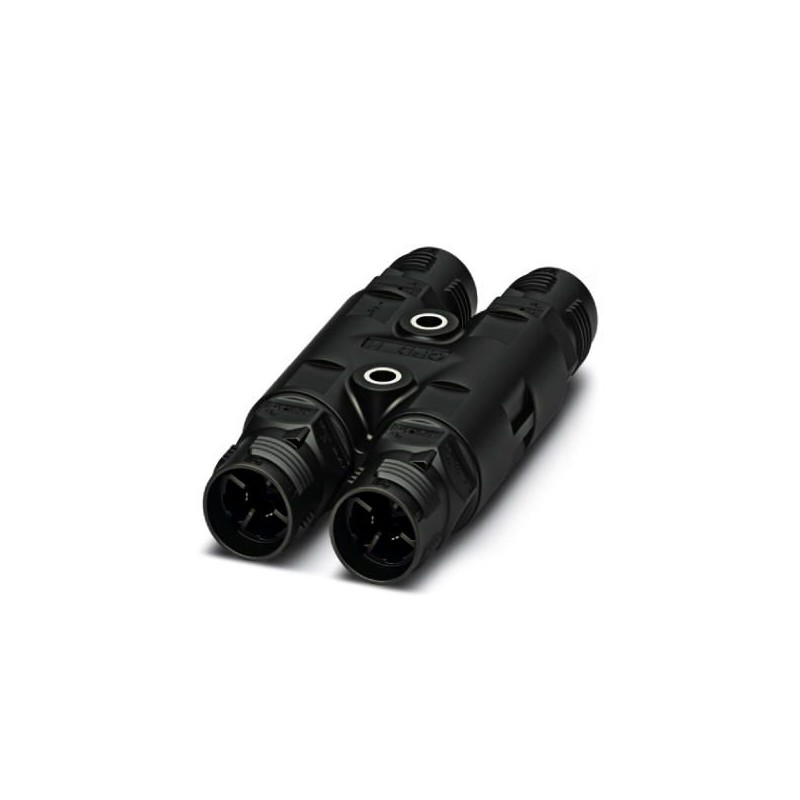

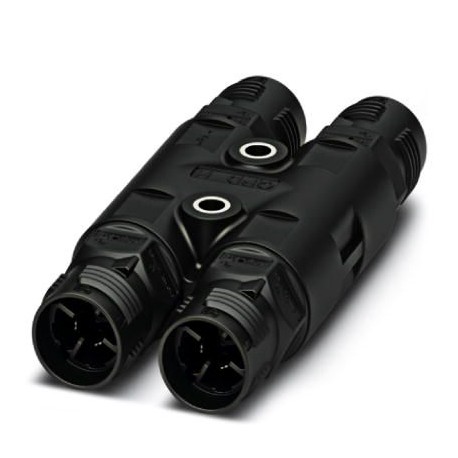

QPD H3PE2,5 BK 1423973 PHOENIX CONTACT H-Verteiler
QPD H3PE2,5 BK
1423973
PHOENIX_CONTACT
H-Verteiler
H Verteiler, QUICKON Anschluss, Polzahl: 3+PE, 1 mm² ... 2,5 mm², 690 V, 20 A, schwarz, ohne Mutter QUICKON
Steckbare Gebäudeinstallationssysteme > Kompaktverteiler für steckbare Gebäudeinstallation
Kabel, Stecker, Boxen und QUICKON
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million vier hundert drei und zwanzig tausend neun hundert drei und siebzig |
|---|---|
| Verpackungseinheit | 1 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626365916 |
| Gewicht pro Stück (exklusive Verpackung) | 22.220 g |
| Custom tariff number | Fünf und achtzig Millionen vier hundert vier und vierzig tausend zwei hundert neunzig |
| Herkunftsland | PL (Polen) |
Allgemeine
| Geben | H-Verteiler |
|---|---|
| Farbe | schwarz |
| Verriegelung Typ | Schraube Verriegelung |
| Verbindungs-Methode | QUICKON-Verbindung |
| IDC-Anschluss | |
| Anzahl der Positionen | Vier |
| Hinweis: die Anzahl der Positionen | 3+PE |
| Schlüsselweite, überwurfmutter | 22 mm |
| Anzugsmoment, überwurfmutter | 10 Nm |
| Anzahl der verbindungen | Vier |
| Leiterquerschnitt flexibel min. | 1 mm2 |
| Leiterquerschnitt flexibel max. | 2,5 mm2 |
| Leiterquerschnitt Feste min. | 1 mm2 |
| Leiterquerschnitt solid max. | 2,5 mm2 |
| Leiterquerschnitt AWG min. | Sechzehn |
| Leiterquerschnitt AWG max. | Vierzehn |
Kabel
| Struktur der einzelnen Litzen im acc. mit VDE 0295 / kleinster Drahtdurchmesser | VDE 0295 Klasse 1 bis 6/min. 0,15 mm |
|---|---|
| Isolierung material | PVC/PE/TPE/Gummi |
| Draht Durchmesser inklusive Isolierung | 2 mm 3,6 mm ... |
| Position markieren | 1, 2, 3, PE |
Umgebungsbedingungen
| Schutzart | IP66 |
|---|---|
| IP68 (2 m / 24 h) | |
| IP69K | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C |
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 100 °C |
| Temperatur als Dirigent verbunden | -5 °C ... 50 °C |
Elektrische Eigenschaften
| Nennstrom IN | 20 A |
|---|---|
| Nennstrom | 20 A |
| Bemessungsspannung (III/3) | 690 V |
| Bemessungsspannung (III/2) | 1000 V |
| Bemessungsspannung (II/2) | 1000 V |
| Bemessungsstoßspannung (III/3) | 6 kV |
| Bemessungsstoßspannung (III/2) | 8 kV |
| Bemessungsstoßspannung (II/2) | 8 kV |
Mechanische Eigenschaften
| QUICKON anschließbar | max. 10 |
|---|---|
| Insertion/withdrawal cycles | 10 (QUICKON-verbindungen max. 10) |
| Kategorie Stoßeinwirkungen | IK07 |
Material data
| Material, Kontakt | Cu |
|---|---|
| Kontaktoberfläche material | versilbert |
| Kontakt carrier material | PA |
| Isoliermaterial | PA |
| Entflammbarkeit nach UL 94 | V0 |
| Überspannungskategorie | III |
| Grad der Verschmutzung | Drei |
Environmental Product Compliance
| REACh-SVHC | Blei 7439-92-1 |
|---|---|
| China RoHS | Umweltfreundliche Nutzung Zeitraum = 50 |
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
eCl@ss 7.0Sieben und zwanzig Millionen vier hundert vierzig tausend sechs hundert dreieCl@ss 8.0Sieben und zwanzig Millionen vier hundert vierzig tausend sechs hundert dreieCl@ss 9.0Sieben und zwanzig Millionen vier hundert vierzig tausend sechs hundert drei
| Merkmal | Wert |
|---|---|
| Bemessungsspannung (EF000228) | 690 V |
| Bemessungsstrom (EF000227) | 20 A |
| Polzahl (EF001391) | 4 |
| Schutzart (IP) (EF005474) | IP66 |
| Anzahl der Eingänge (EF000318) | 1 |
| Anzahl der Ausgänge (EF000319) | 3 |
| Phasenabgriff (EF008328) | wählbar |
| Pol-Kennzeichnung (EF006771) | 1, 2, 3, PE |
| Mechanische Codierung (EF002910) | Nein |
| Farbe der Codierung/Kontakteinsatz (EF006772) | schwarz |
| Farbe des separaten Adapterstücks (EF008312) | schwarz |
| Werkstoff des Gehäuses (EF001596) | Polyamid (PA) |
| Oberflächenbehandlung Kontakte (EF002558) | versilbert |
| Länge (EF001438) | 121 mm |
| Höhe (EF000040) | 31 mm |
| Breite (EF000008) | 65 mm |
| Art des Verteilers (EF008304) | sonstige |
| Art der integrierten Schaltung (EF008302) | ohne |
