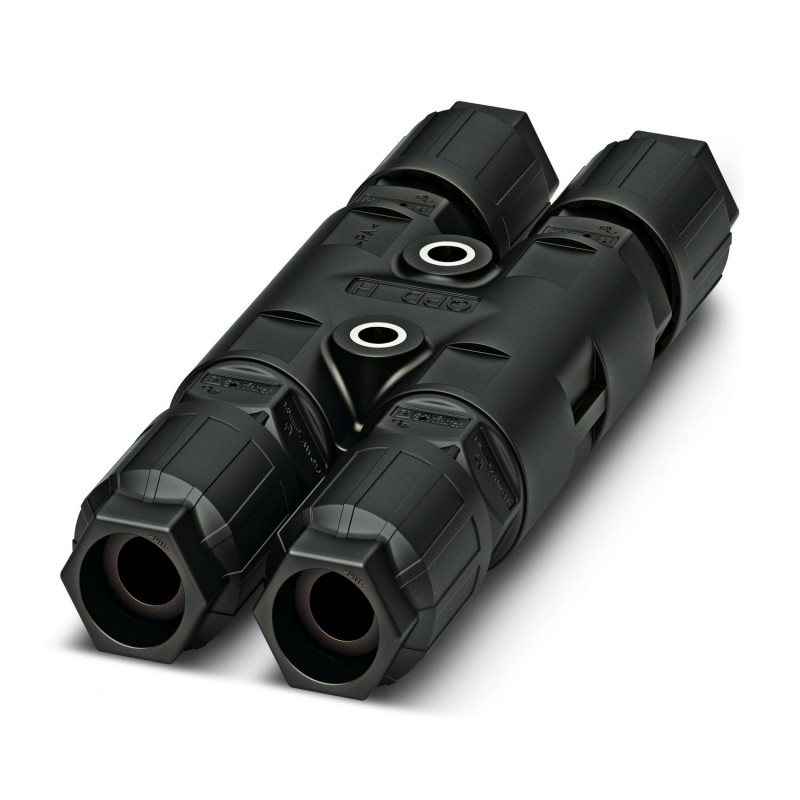

QPD H3PE2,5 4X9-14 BK 1423972 PHOENIX CONTACT H-Verteiler
QPD H3PE2,5 4X9-14 BK
1423972
PHOENIX_CONTACT
H-Verteiler
H Verteiler, QUICKON Anschluss, Polzahl: 3+PE, 1 mm² ... 2,5 mm², 690 V, 20 A, schwarz, mit vier QUICKON-Muttern, Kabelaußendurchmesser: 9 mm ... ca. 14 mm
H-Verteiler, Produktfamilie: QPD, Anschlussart: IDC-Anschluss, Polzahl: 3+PE, 1 mm2 ... 2,5 mm2, 690 V, 20 A, PA, schwarz, mit vier QUICKON-Muttern, Kodierung: Kodierprofil, Leitungsaußendurchmesser: 9 mm ... 14 mm
Steckbare Gebäudeinstallationssysteme > Kompaktverteiler für steckbare Gebäudeinstallation
Kabel, Stecker, Boxen und QUICKON
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Produkttyp | Energieverteiler |
| Produktfamilie | QPD |
| Bauform | H-Verteiler |
| Polzahl | 4 |
| Steckgesicht | 3+PE |
| Polkennzeichnung | 1, 2, 3, PE |
| Anzahl der Anschlüsse | 4 |
| Anzahl der Anschlüsse je Pol | 1 |
| Anzahl der Kabelabgänge | 4 |
| Kodierung | Kodierprofil |
| Datenpflegestand | |
| Artikelrevision | 05 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Anschlusstechnik | |
| Anschlussart | IDC-Anschluss |
| Häufigkeit des Anschlusses von Leitungen gleichen Querschnitts | max. 10 |
| Leiteranschluss | |
| Anschlussquerschnitt flexibel | 1 mm² ... 2,5 mm² |
| Anschlussquerschnitt starr | 1 mm² ... 2,5 mm² |
| Anschlussquerschnitt AWG | 16 ... 14 |
| Anzugsdrehmoment Überwurfmutter | 10 Nm |
| Schlüsselweite Überwurfmutter | 22 mm |
| Maßzeichnung |  |
| Breite | 65 mm |
| Höhe | 31 mm |
| Länge | 152 mm |
| Durchmesser | 5,5 mm |
| Bemessungsstoßspannung (II/2) | 6 kV |
| Bemessungsstoßspannung (III/2) | 6 kV |
| Bemessungsstoßspannung (III/3) | 6 kV |
| Bemessungsstrom | 20 A |
| Durchgangswiderstand | < 3 mΩ |
| Bemessungsspannung (II/2) | 1000 V |
| Bemessungspannung (III/2) | 690 V |
| Bemessungsspannung (III/3) | 690 V |
| Nennspannung UN | 690 V AC |
| 690 V DC | |
| Nennstrom IN | 20 A |
| Mechanische Daten | |
| Steckzyklen | max. 50 |
| Farbe | schwarz (RAL 9005) |
| Material Gehäuse | PA |
| Material Kontakt | Cu |
| Material Kontaktoberfläche | versilbert |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Material Aderisolation | PVC/PE/TPE/Gummi |
| Litzenaufbau nach VDE 0295 / kleinster Drahtdurchmesser | VDE 0295 Klasse 1 bis 6 / min. 0,15 mm |
| Leitungsaußendurchmesser | 9 mm ... 14 mm |
| Aderdurchmesser inkl. Isolation | 2 mm ... 3,6 mm |
| Polkennzeichnung | 1, 2, 3, PE |
| Material Aderisolation | PVC/PE/TPE/Gummi |
| Halogenfreiheit | ja |
| Umgebungsbedingungen | |
| Schutzart | IP66 |
| IP68 (2 m / 24 h) | |
| IP69K (Düsenabstand 150 mm) | |
| Fingersicherheit im ungesteckten Zustand (IP2X) | |
| Schlagfestigkeit | IK07 (-25 °C) |
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C |
| Temperatur bei Leitungsanschluss | -5 °C ... 50 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 100 °C |
| Merkmal | Wert |
|---|---|
| Bemessungsspannung (EF000228) | 690 V |
| Bemessungsstrom (EF000227) | 20 A |
| Polzahl (EF001391) | 4 |
| Schutzart (IP) (EF005474) | IP66 |
| Anzahl der Eingänge (EF000318) | 1 |
| Anzahl der Ausgänge (EF000319) | 3 |
| Phasenabgriff (EF008328) | wählbar |
| Pol-Kennzeichnung (EF006771) | 1, 2, 3, PE |
| Mechanische Codierung (EF002910) | Nein |
| Farbe der Codierung/Kontakteinsatz (EF006772) | schwarz |
| Farbe des separaten Adapterstücks (EF008312) | schwarz |
| Halogenfrei (EF000025) | Ja |
| Werkstoff des Gehäuses (EF001596) | Polyamid (PA) |
| Oberflächenbehandlung Kontakte (EF002558) | versilbert |
| Länge (EF001438) | 152 mm |
| Höhe (EF000040) | 31 mm |
| Breite (EF000008) | 65 mm |
| Art des Verteilers (EF008304) | sonstige |
| Art der integrierten Schaltung (EF008302) | ohne |
