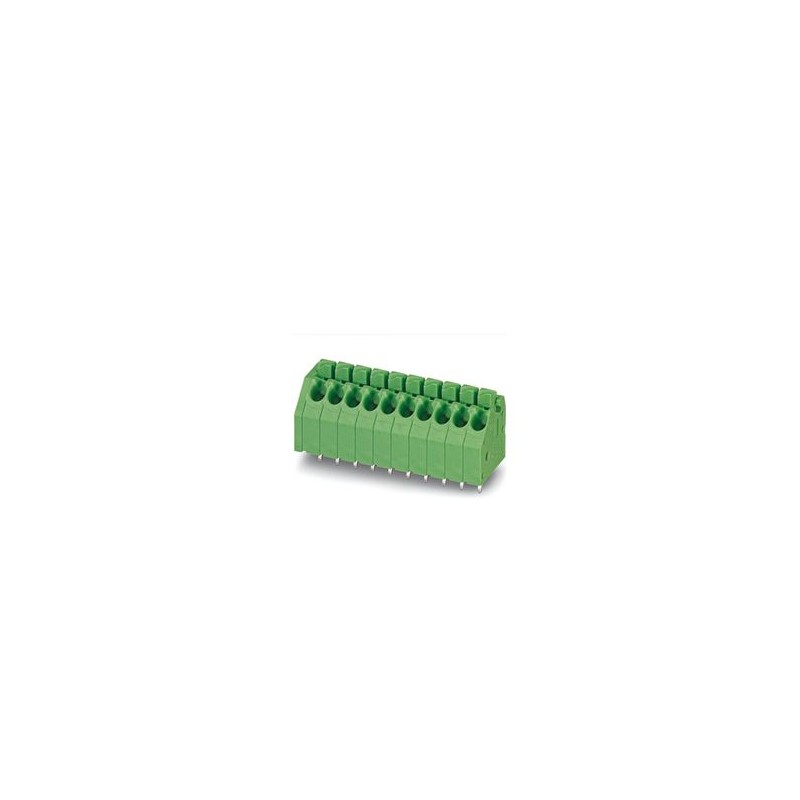

PHOENIX_CONTACT PTSA 1,5/ 5-3,5 MIXED TYPE1 1781201 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PTSA 1,5/ 5-3,5 MIXED TYPE1 1781201 PHOENIX CONTACT Leiterplattenklemme

Artikel-Nr.: PTSA 1,5/ 5-3,5 MIXED TYPE1

Code: 1781201

Hersteller: PHOENIX_CONTACT

Artikel auf Anfrage, das gebe keine Rückkehr.

Beschreibung:

Leiterplattenklemme
Leiterplattenklemme, Nennstrom: 8 A, Auslegungsspannung (III/2): 250 V, Nennprofil: 1,5 mm², Anzahl der Potentiale: 5, Anzahl Reihen: 1, Anzahl Pole pro Reihe: 5, Artikelfamilie: PTSA 1,5, Raster: 3,5 mm, Anschlussart: Einsteckfederanschluss, Montage: Wellenschweißen, Anschlussrichtung Leiter/Leiterplatte: 45°, Farbe: mehrfarbig, Pin-Anordnung: Gemischte Einzelpin-Anordnung, Pinlänge [P]:3,6 mm, Verpackungsart: verpackt
Leiterplattenklemme, Nennstrom: 8 A, Bemessungsspannung (III/2): 250 V, Nennquerschnitt: 1,5 mm2, Anzahl der Potenziale: 5, Anzahl der Reihen: 1, Polzahl pro Reihe: 5, Artikelfamilie: PTSA 1,5, Rastermaß: 3,5 mm, Anschlussart: Push-in-Federanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 45 °, Farbe: mehrfarbig, Pin-Layout: Mixed Pinning, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton

Kategorien:

  • Steckverbinder > Leiterplattenklemme
  • PHOENIX_CONTACT > Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 1.999,19 €

Stückpreis: 1,8511 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 4-5 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Technische Daten
Artikeleigenschaften
BauformLeiterplattenklemmenblock
ProduktlinieCOMBICON Terminals S
ProdukttypLeiterplattenklemme
ProduktfamiliePTSA 1,5
Polzahl5
Rastermaß3,5 mm
Anzahl der Anschlüsse5
Anzahl der Reihen1
Anzahl der Potenziale5
PinlayoutMixed Pinning
Anzahl Lötpins pro Potenzial1
Elektrische Eigenschaften
Nennstrom IN8 A
Nennspannung UN250 V
Verschmutzungsgrad3
Bemessungsspannung (III/3)200 V
Bemessungsstoßspannung (III/3)2,5 kV
Bemessungsspannung (III/2)250 V
Bemessungsstoßspannung (III/2)2,5 kV
Bemessungsspannung (II/2)400 V
Bemessungsstoßspannung (II/2)2,5 kV
Anschlussdaten
Anschlusstechnik
BauformLeiterplattenklemmenblock
Nennquerschnitt1,5 mm²
Leiteranschluss
AnschlussartPush-in-Federanschluss
Leiterquerschnitt starr0,2 mm² ... 1,5 mm²
Leiterquerschnitt flexibel0,2 mm² ... 1,5 mm²
Leiterquerschnitt AWG24 ... 16
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse0,25 mm² ... 1 mm²
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse0,25 mm² ... 0,5 mm²
Abisolierlänge9 mm
Montage
MontageartWellenlöten
PinlayoutMixed Pinning
AnschlussartPush-in-Federanschluss
Materialangaben
Materialangaben - Kontakt
HinweisWEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201
Material KontaktCu-Legierung
Oberflächenbeschaffenheitschmelztauchverzinnt
Metalloberfläche Klemmstelle (Deckschicht)Zinn (4 - 8 µm Sn)
Metalloberfläche Lötbereich (Deckschicht)Zinn (4 - 8 µm Sn)
Materialangaben - Gehäuse
Farbe (Gehäuse)mehrfarbig ()
IsolierstoffPA
IsolierstoffgruppeI
CTI nach IEC 60112600
Brennbarkeitsklasse nach UL 94V0
Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12850
Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13775
Temperatur der Kugeldruckprüfung nach EN 60695-10-2125 °C
Materialangaben - Betätigungselement
Farbe (Betätigungselement)mehrfarbig ()
Maße
Rastermaß3,5 mm
Breite [w]39,5 mm
Höhe [h]16,7 mm
Länge [l]12 mm
Bauhöhe13,1 mm
Lötstiftlänge [P]3,5 mm
Stiftabmessungen0,4 x 0,75 mm
Leiterplatten-Design
Stiftabstand3,5 mm
Bohrlochdurchmesser1 mm
Mechanische Prüfungen
Prüfung auf Leiterbeschädigung und Lockerung
PrüfspezifikationDIN EN 60999-1 (VDE 0609-1):2000-12
ErgebnisPrüfung bestanden
Zugprüfung
PrüfspezifikationDIN EN 60999-1 (VDE 0609-1):2000-12
Leiterquerschnitt/Leiterart/Zugkraft Sollwert/Istwert0,2 mm² / starr / > 10 N
0,2 mm² / flexibel / > 10 N
1,5 mm² / starr / > 40 N
1,5 mm² / flexibel / > 40 N
Elektrische Prüfungen
Erwärmungsprüfung
PrüfspezifikationIEC 60947-7-4:2013-08
Anforderung ErwärmungsprüfungDie Summe von Umgebungstemperatur und Erwärmung der Leiterplatten-Anschlussklemme darf die obere Grenztemperatur nicht überschreiten.
Kurzzeitstromfestigkeit
PrüfspezifikationIEC 60947-7-4:2013-08
Isolationswiderstand
PrüfspezifikationDIN EN 60512-3-1:2003-01
Isolationswiderstand benachbarte Pole> 5 MΩ
Luft- und Kriechstrecken
PrüfspezifikationDIN EN 60947-1 (VDE 0660-100):2015-09
IsolierstoffgruppeI
Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11))CTI 600
Bemessungsisolationsspannung (III/3)200 V
Bemessungsstoßspannung (III/3)2,5 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/3)1,5 mm
Mindestwert der Kriechstrecke (III/3)2,5 mm
Hinweis zum AnschlussquerschnittBei angeschlossenem Leiter 1,5 mm² (starr).
Bemessungsisolationsspannung (III/2)250 V
Bemessungsstoßspannung (III/2)2,5 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/2)1,5 mm
Mindestwert der Kriechstrecke (III/2)1,5 mm
Bemessungsisolationsspannung (II/2)400 V
Bemessungsstoßspannung (II/2)2,5 kV
Mindestwert der Luftstrecke - inhomogenes Feld (II/2)1,5 mm
Mindestwert der Kriechstrecke (II/2)2 mm
Umwelt- und Lebensdauerbedingungen
Vibrationsprüfung
PrüfspezifikationDIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Frequenz10 - 150 - 10 Hz
Sweep-Geschwindigkeit1 Oktave/min
Amplitude0,35 mm (10 Hz ... 60,1 Hz)
Sweep-Geschwindigkeit5g (60,1 Hz ... 150 Hz)
Prüfdauer je Achse2,5 h
Glühdrahtprüfung
PrüfspezifikationDIN EN 60695-2-10 (VDE 0471-2-10):2001-11
Temperatur850 °C
Einwirkdauer5 s
Alterung
PrüfspezifikationIEC 60947-7-4:2013-08
Umgebungsbedingungen
Umgebungstemperatur (Betrieb)-40 °C ... 100 °C (In Abhängigkeit der Strombelastbarkeits-/Derating-Kurve)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C
Relative Luftfeuchte (Lagerung/Transport)30 % ... 70 %
Umgebungstemperatur (Montage)-5 °C ... 85 °C
Verpackungsangaben
Verpackungsartverpackt im Karton

ETIM for 1781201 Steckverbinder (EC002643)

MerkmalsnameHöhe (EF000040)
Merkmalswert16.7 mm
MerkmalsnameAnzahl der elektrischen Anschlüsse (EF008252)
Merkmalswert5
MerkmalsnameAnzahl der Etagen (EF002659)
Merkmalswert1
MerkmalsnameRastermaß der Anschlüsse (EF006827)
Merkmalswert3.5 mm
MerkmalsnameBemessungsstrom In (EF008250)
Merkmalswert8 A
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert250 V
MerkmalsnameBemessungsstoßspannung (EF002993)
Merkmalswert2.5 kV
MerkmalsnameÜberspannungskategorie (EF006785)
MerkmalswertIII
MerkmalsnameVerschmutzungsgrad (EF006786)
Merkmalswert2
MerkmalsnameAnschlussart Leiter (EF006821)
MerkmalswertFederzuganschluss
MerkmalsnameAnschließbarer Leiterquerschnitt eindrähtig (EF007337)
Merkmalswert0.2 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339)
Merkmalswert0.25 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341)
Merkmalswert0.2 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt mehrdrähtig (EF007343)
Merkmalswert1.5 mm²
MerkmalsnameAnschlussart Leiterplatte (EF006822)
MerkmalswertLötanschluss
MerkmalsnameWerkstoff der Anschlussoberfläche (EF006826)
MerkmalswertZinn
MerkmalsnameDurchmesser Anschlusspin (EF006823)
Merkmalswert1 mm
MerkmalsnameLänge des Pins (EF006825)
Merkmalswert3.5 mm
MerkmalsnameWerkstoff des Isolierkörpers (EF007543)
Merkmalswertsonstige
MerkmalsnameGehäusefarbe (EF000136)
Merkmalswertsonstige
MerkmalsnameBrennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521)
MerkmalswertV0
MerkmalsnameBetriebstemperatur (EF002393)
Merkmalswert-40 °C
MerkmalsnameArt der Leiterplattenbefestigung (EF008226)
MerkmalswertAnschlusskontakt
MerkmalsnameBefestigungsart (EF002442)
Merkmalswertlöten
MerkmalsnameArt der Banderolierung (EF007011)
MerkmalswertKarton (für SMD)
