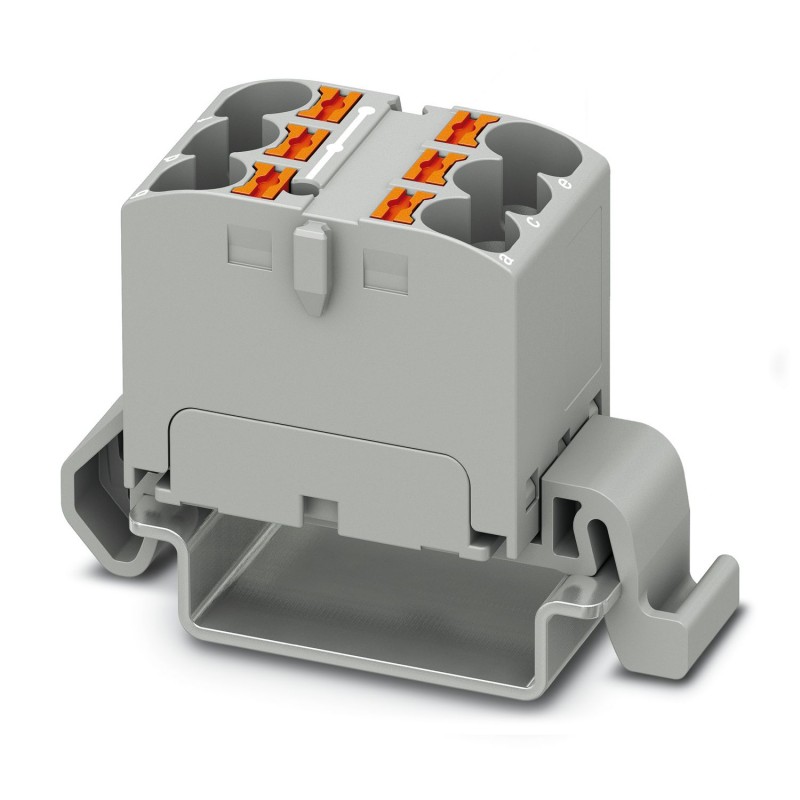

PTFIX 6X4-NS35A GY 3273658 PHOENIX CONTACT Distribution block Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PTFIX 6X4-NS35A GY 3273658 PHOENIX CONTACT Distribution block

PTFIX 6X4-NS35A GY

3273658

PHOENIX_CONTACT

10

Distribution block

Verteilerblock, Horizontal ausgerichteter Block, Nennspannung: 800 V, Nennstrom: 32 A, Anzahl Anschlüsse: 6, Anschlussart: Push-in-Anschluss, Querschnitt: 0,2 mm² - 6 mm², Einbauart: NS 35/7,5, NS 35/15, Farbe: grau

Verteilerblock, Block mit horizontaler Ausrichtung, Nennspannung: 800 V, Nennstrom: 32 A, Anzahl der Anschlusse: 6, Verbindungsmethode: Steckverbindung, Querschnitt: 0,2 mm² - 6 mm², Montagetyp: NS 35/7,5, NS 35/15, Farbe: grau

Mehr Infos


Reihenklemmen > Durchgangs-Reihenklemme

FIX-Blocksystem

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $59.13
Stückpreis: $5.91
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Key-Kommerzielle Daten

OrderkeyDrei Millionen zwei hundert drei und siebzig tausend sechs hundert acht und fünfzig
Verpackungseinheit10 pc
Mindestbestellmenge10 pc
GTIN4055626646442
Gewicht pro Stück (exklusive Verpackung)14.000 g
Custom tariff numberFünf und achtzig Millionen drei hundert neun und sechzig tausend zehn
HerkunftslandPL (Polen)

Allgemeine

HinweisHinweise zum Betrieb Der Blöcke überbrückt werden können, miteinander über den Dirigenten der Welle. Für entsprechende plug-in Brücken finden Sie unter Zubehör
Anzahl der EbenenEins
Anzahl der verbindungenSechs
PotenzialeEins
Nennquerschnitt4 mm2
FarbeGrau
IsoliermaterialPA
Entflammbarkeit nach UL 94V0
Bemessungsstoßspannung6 kV
Grad der VerschmutzungDrei
ÜberspannungskategorieIII
Dämmstoff-GruppeIch
Maximale Wärmeabgabe bei nominalen Zustand1.02 W (der Wert basiert auf einer Verbindung blockieren und multipliziert sich entsprechend der pin-Belegung)
Umgebungstemperatur (Betrieb)-60 °C ... 130 °C
Maximaler Laststrom63 A
Nennstrom IN32 A
Nennspannung UN800 V
Öffnen Sie Seite-panelKeine
Schock-Schutz-test-SpezifikationDIN EN 50274 (VDE 0660-514):2002-11
Zurück von der hand-Schutzgarantiert
Finger-Schutzgarantiert
Ergebnis stoßspannungsprüfungTest bestanden
Stoßspannungsprüfung Sollwert9.8 kV
Ergebnis der Energiefrequenz widerstandsspannungstestsTest bestanden
Power Frequenz widerstehen Spannung Sollwert2 kV
Ergebnis des Tests für die mechanische Festigkeit von Klemmstellen (5 x Leiter-Verbindung)Test bestanden
Infolge der Biege-testTest bestanden
Biege-test rotation speed10 U / min
Biege-test stelltEins hundert fünf und dreißig
Biege-test Leiterquerschnitt/Gewicht0,2 mm2 / 0,2 kg
4 mm2 / 0,9 kg
6 mmZwei/ 1,4 kg
Zugversuch ErgebnisTest bestanden
Leiterquerschnitt Zugversuch0,2 mm2
Zugkraft Sollwert10 N
Leiterquerschnitt Zugversuch4 mm2
Zugkraft Sollwert60 N
Leiterquerschnitt Zugversuch6 mm2
Zugkraft Sollwert80 N
Ergebnis der engen Passform auf UnterstützungTest bestanden
Enge Passform am TrägerNS 35
Sollwert5 N
Ergebnis der Spannung-drop-testTest bestanden
Anforderungen, Spannungsabfall≤ 3.2 mV
Ergebnis von Temperatur-rise-testTest bestanden
Kurzschluss-Stabilitäts-ErgebnisTest bestanden
Leiterquerschnitt short-circuit-Tests4 mm2
Kurz-Zeit-Strom -0.48 kA
Leiterquerschnitt short-circuit-Tests6 mm2
Kurz-Zeit-Strom -0.72 kA
Infolge der thermischen testTest bestanden
Alterung test für modulare, schraubenlose terminal block-Temperatur-ZyklenEins hundert zwei und neunzig
Nachweis der thermischen Merkmale (Nadel Flamme) effektive Dauer30 s
Ergebnis des Alterns testTest bestanden
Schwingung, Breitband-Geräusch-test-ErgebnisTest bestanden
Test-Spezifikation, - Schwingung -, Breitband-RauschenDIN EN 50155 (VDE 0115-200):2008-03
Test SpektrumService life test Kategorie 2, Drehgestell montiert
Test-FrequenzfEins= 5 Hz bis fZwei= 250 Hz
ASD-Ebene6.12 (m/sZwei)Zwei/Hz
Beschleunigung3.12 g
Test-Dauer pro Achse5 h
Test-RichtungenX-, Y - und Z-Achse
Schock-test ErgebnisTest bestanden
Test-Spezifikation, Schock-testDIN EN 50155 (VDE 0115-200):2008-03
Schock-formHalf-sine
Beschleunigung30g
Schock Dauer18 ms
Anzahl der Schocks pro RichtungDrei
Test-RichtungenX-, Y - und Z-Achse (pos. und neg.)
Relative Isolierung material Temperatur-index (Elektr., UL 746 B)130 °C
Temperatur-index der Isolierstoff (DIN EN 60216-1 (VDE 0304-21))130 °C
Statische Dämmstoff-Anwendung in kalten-60 °C
Verhalten im Feuer für Schienenfahrzeuge (DIN 5510-2)Test bestanden
Flamme-test-Methode (DIN EN 60695-11-10)V0
Sauerstoff-index (DIN EN ISO 4589-2)>32 %
NF F16-101, NF-F10-102 Klasse IZwei
NF F16-101, NF-F10-102 Klasse FZwei
Oberfläche Entflammbarkeit NFPA 130 (ASTM E 162)übergeben
Spezifische optische Dichte von Rauch NFPA 130 (ASTM E-662)übergeben
Die rauchgastoxizität NFPA 130 (SMP 800C)übergeben
Kalorimetrische Wärmeabgabe NFPA 130 (ASTM E 1354)28 MJ/kg
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22HL 1 - HL-3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23HL 1 - HL-3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24HL 1 - HL-3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26HL 1 - HL-3

Abmessungen

Breite18,5 mm
Länge45.7 mm
Höhe NS 35/7,530.9 mm

Verbindungsdaten

Verbindungs-MethodePush-in-Anschluss
Verbindung im acc. mit standardIEC 60947-7-1
Leiterquerschnitt Feste min.0,2 mm2
Leiterquerschnitt solid max.6 mm2
Leiterquerschnitt AWG min.Vier und zwanzig
Leiterquerschnitt AWG max.Zehn
Leiterquerschnitt flexibel min.0,2 mm2
Leiterquerschnitt flexibel max.4 mm2
Min. AWG Leiterquerschnitt, flexibelVier und zwanzig
Max. AWG Leiterquerschnitt, flexibelZwölf
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoff Hülse min.0,2 mm2
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse max.4 mm2
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse min.0,2 mm2
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse max.4 mm2
2 Leiter mit gleichem Querschnitt, verseilt, TWIN-Aderendhülsen mit Kunststoffhülse min.0,5 mm2
2 Leiter mit gleichem Querschnitt, verseilt, TWIN-Aderendhülse mit Kunststoffhülse max.1 mm2
Abisolierlänge10 mm 12 mm ...
Interne zylindrische gageA4

Normen und Vorschriften

Verbindung im acc. mit standardIEC 60947-7-1
Entflammbarkeit nach UL 94V0
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22HL 1 - HL-3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23HL 1 - HL-3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24HL 1 - HL-3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26HL 1 - HL-3

Environmental Product Compliance

China RoHSUmweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e
Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte

Klassifikationen


ETIM for 3273658 Reihenklemmen (EC000897)
Merkmal Wert
Bemessungsstrom In (EF008250) 32 A
Bemessungsspannung (EF000228) 800 V
Ausführung elektrischer Anschluss 1 (EF002526) sonstige
Ausführung elektrischer Anschluss 2 (EF002527) sonstige
Anzahl der Klemmstellen je Etage (EF002660) 6
Montageart (EF000003) Hutschiene TH35
Werkstoff des Isolierkörpers (EF007543) sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) V0
Breite (EF000008) 18.5 mm
Höhe (EF000040) 45.7 mm
Tiefe (EF000049) 21.7 mm
Abschlussplatte erforderlich (EF002525) Nein
Farbe (EF000007) grau
Etagen intern gebrückt (EF002661) Ja
