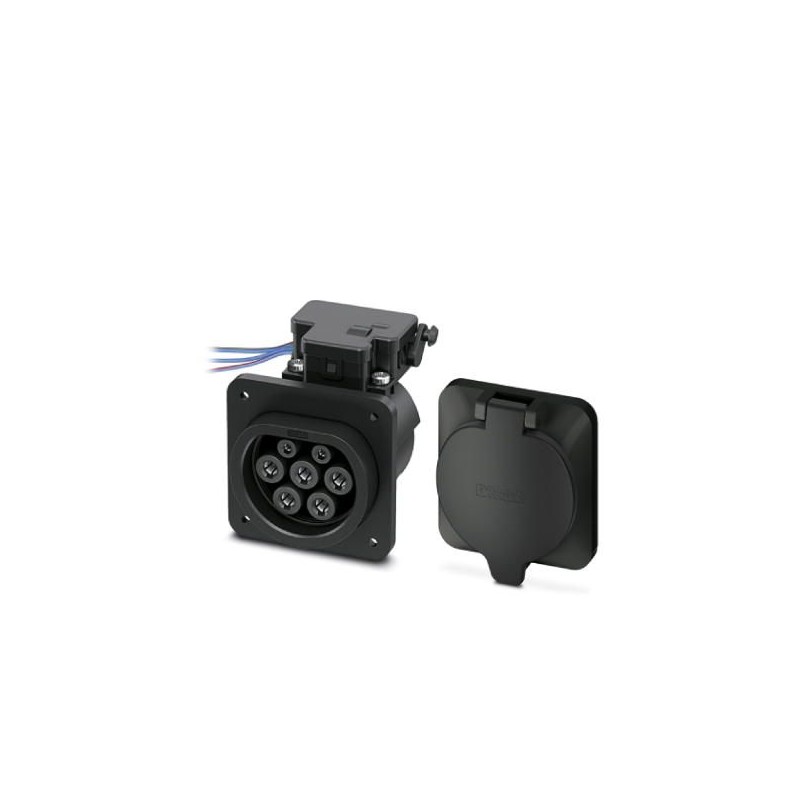

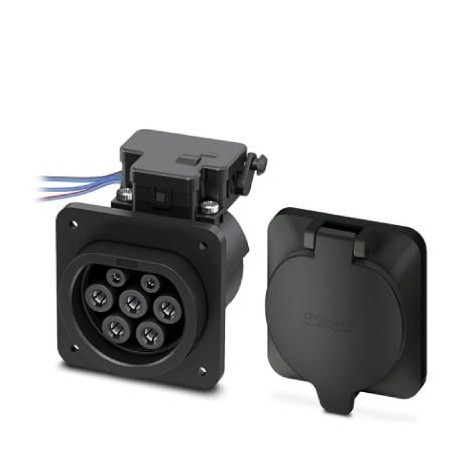

EV-T2M3SE12-SET/CIRCONTROL 1622182 PHOENIX CONTACT Spiel aus der Tank-Infrastruktur und Schutzkappe für das ..

EV-T2M3SE12-SET/CIRCONTROL

1622182

PHOENIX_CONTACT

Spiel aus der Tank-Infrastruktur und Schutzkappe für das laden mit Wechselstrom (AC) elektrische Fahrzeuge, kompatibel mit ladesteckvorrichtungen für Infrastrukturen, Typ 2, IEC 62196-2, 32 A / 480 V (AC), 12-V-Antrieb Sperre, Einzeladern, Länge: 1,5 m, Verbindung durch Schraube einen Klappdeckel: nur möglich auf der Rückseite, Spiel mit Schutzhülle

CHARX connect, Set, Kombination aus Infrastruktur-Ladebuchse und Schutzabdeckung, Verschraubung der Schutzabdeckung an der Rückseite, Zum Laden von Elektrofahrzeugen (EV) mit Wechselstrom (AC), Kompatibel mit Infrastruktur-Ladesteckern, Typ 2, IEC 62196-2, 32 A / 480 V (AC), Einzelleiter, Länge: 1,5 m, Verriegelungsantrieb: 12V, 4-polig, Rückwandhalterung, Generation 1, "PHOENIX CONTACT"-Logo

Mehr Infos


Industrie- und Sondersteckvorrichtungen > Ladesteckvorrichtung E-Mobility

E-Mobilität

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Dimensioni

Altezza96 mm
Larghezza75 mm
Profondità76,2 mm
Misure di perforazione60 mm x 60 mm
Lunghezza cavo1,5 m
0,5 m (Cavi attuatore di bloccaggio)
Struttura dei cavi5x 6,0 mm² + 2x 0,5 mm²
Tipo di lineaFili singoli

Condizioni ambientali

Temperatura ambiente (esercizio)-30 °C ... 50 °C
Temperatura ambiente (trasporto e stoccaggio)-40 °C ... 80 °C
Altitudine di impiego max.5000 m (sopra il livello del mare)
Grado di protezioneIP44 (inserito)
IP54

Caratteristiche elettriche

Capacità di carico massima22 kW
Tipo di corrente di caricaAC trifase
Numero fasi3
Numero contatti di potenza5 (L1, L2, L3, N, PE)
Corrente di dimensionamento contatti di potenza32 A
Tensione nominale contatti di potenza480 V AC
Quantità contatti di segnale2 (CP, PP)
Corrente di dimensionamento contatti di segnale2 A
Tensione nominale contatti di segnale30 V AC
Tipo di trasmissione del segnalePulse width modulation

Caratteristiche meccaniche

Cicli di manovra> 10000
Forza di inserzione< 100 N
Forza di trazione< 100 N

Montaggio

Posizioni di montaggio possibiliMontaggio posteriore, montaggio anteriore con attuatore di bloccaggio smontato (vedere varianti EV-T2M3SE...E00)
Restrizioni della posizione di montaggioSolo possibilità di inclinazione frontale da 0 a 90 gradi, vedere immagine
Posizione di montaggio dell'attuatore di bloccaggioCentrato in alto
Connessione a vite di un coperchio ribaltabilesolo lato posteriore
Spessore della parete max.max. 50 mm (Montaggio posteriore, massima prescrizione normativa per connettori di ricarica infrastruttura)
max. 28 mm (Montaggio posteriore, massima prescrizione normativa per connettori per ricarica infrastruttura utilizzando il coperchio ribaltabile 1405217)
max. 10 mm (Montaggio anteriore, utilizzando l'attuatore di blocco)
Diametro foro di fissaggio7,00 mm (ø)

Design

Linea di designStandard
Colore custodianero
Variazioni per i clientiSu richiesta

Materiale

MaterialePlastica
Superficie del materiale dei contattiAg

Bloccaggio

Tipo di bloccaggioBloccaggio con un attuatore di bloccaggio nello stato connesso
Tensione di bloccaggio12 V
Rilevamento del bloccaggiodisponibile
Sbloccaggio meccanico di emergenzadisponibile

Attuatore di bloccaggio

Alimentazione di tensione tipica sul motore12 V
Possibile range di alimentazione di tensione sul motore9 V ... 16 V
Tipica corrente motore al sistema di bloccaggio0,2 A
Corrente max. di blocco del motore1 A
Lunghezza max. della sosta con corrente di blocco1000 ms
Tempo di regolazione consigliato600 ms
Tempo di pausa dopo una retrazione o estrazione3 ms
Tensione massima al rilevamento del bloccaggio30 V
Durata> 10000 cicli di carico
Temperatura ambiente (esercizio)-30 °C ... 50 °C
Lungh. cavo0,5 m

Environmental Product Compliance

China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 10 anni;
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

eCl@ss

eCl@ss 4.0272607xx
eCl@ss 4.127260701
eCl@ss 5.027260701
eCl@ss 5.127059110
eCl@ss 6.027279220
eCl@ss 7.027061801
eCl@ss 8.027449001
eCl@ss 9.027144706

ETIM

ETIM 3.0EC002061
ETIM 4.0EC002061
ETIM 5.0EC001321
ETIM 6.0EC002898

UNSPSC

UNSPSC 6.0130211923
UNSPSC 7.090139121522
UNSPSC 1139121522
UNSPSC 12.0139121522
UNSPSC 13.239121522
