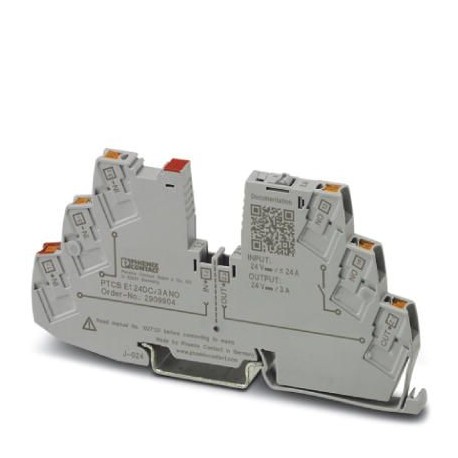

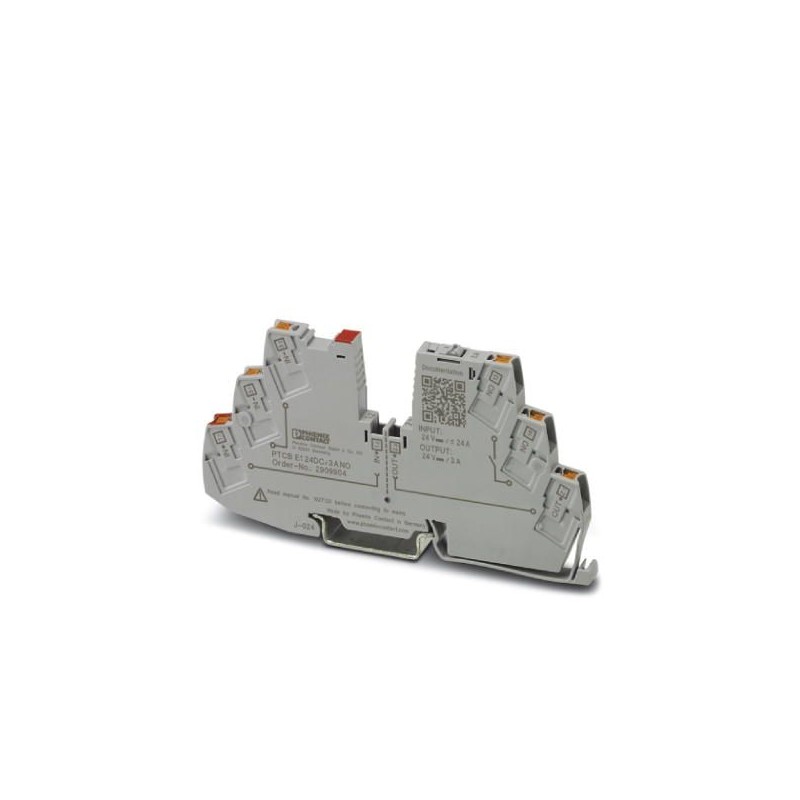

PTCB E1 24DC/3A NO 2909904 PHOENIX CONTACT Elektronisches Gerät, circuit breaker
PTCB E1 24DC/3A NO
2909904
PHOENIX_CONTACT
Elektronisches Gerät, circuit breaker
Elektronischer Schalter zum Schutz von einkanaligen Geräten zum Schutz von Verbrauchern in 24 V DC im Falle von Überlast und Kurzschluss. Einfache Potenzialverteilung mit den Komponenten des CLIPLINE Komplettklemmensystems. Mit festem Nennstrom. Für die Montage auf DIN-Schienen.
Schutzschaltgeräte, Sicherungen > Geräteschutzschalter
Überspannungsschutz
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Zwei Millionen neun hundert neun tausend neun hundert vier |
|---|---|
| Verpackungseinheit | 1 pc |
| GTIN | 4055626408729 |
| Gewicht pro Stück (exklusive Verpackung) | 27.640 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert drei und sechzig tausend zehn |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 70 °C |
| Feuchtigkeits-test | 96 h, 95% RH, 40°C |
| Höhe | ≤ 2000 m (über NN (über Normalnull)) |
| Schock (Betrieb) | 30g (IEC 60068-2-27, Test Ea) |
| Vibration (Betrieb) | 10 Hz ... 59.6 Hz, Amplitude ±0,35 mm; in übereinstimmung mit IEC 60068-2-6, Test Fc) |
| 59.6 Hz ... 150 Hz, Beschleunigung 5 G, in übereinstimmung mit IEC 60068-2-6, Test Fc) | |
| Schutzart | IP20 |
Allgemeine
| Entflammbarkeit nach UL 94 | V-0 |
|---|---|
| Montage-Typ | DIN-schiene: 35 mm |
| Farbe | Verkehrs-Grau RAL 7042 |
| Anzahl der Positionen | Eins |
| Schutz-Klasse | III |
| Geben | DIN-Schienen-Modul, einteilig |
Elektrische Daten
| Art der Sicherung | elektronische |
|---|---|
| Bemessungsstoßspannung | 0,5 kV |
| Betriebsspannung | 18 V DC ... 27.5 V DC |
| Nennspannung | 24 V DC |
| Nennstrom IN | 24 A DC (Summenstrom Eingang) |
| 3 A DC () | |
| Mess-Toleranz I | ± 15 % |
| Feedback-Widerstand | max. 35 V DC |
| Fail-safe-element | 4 A DC |
| Effizienz | > 99 % |
| Closed-circuit current INull | typ. 12 mA |
| Verlustleistung | typ. 0.3 W (Leerlauf) |
| < 0,9 W (Nennbetrieb) | |
| Modul-Initialisierung Zeit | 1 s |
| Wartezeit nach ausschalten eines Kanals | 5 s (bei überlast / Kurzschluss) |
| Temperatur-derating | 21 A (Gesamt-Strom bei 60°C) |
| 24 A (Gesamtstrom bei 50°C) | |
| 3 A (Kanal-Strom bei 60°C) | |
| 3 A (Kanal-Strom bei 50°C) | |
| Stolper-Methode | E (electronic) |
| Erforderliche Vorsicherung | nicht erforderlich, integrierte failsafe-element |
| Spannungsfestigkeit | max. 35 V DC (Lastkreis) |
| Spannungsabfall | 0.06 V (2 A) |
| MTBF (IEC 61709, SN 29500) | 28571428 h (bei 25°C mit 21% Last) |
| 14084507 h (bei 40°C mit 34.25% Last) | |
| 2053388 h (bei 60°C mit 100% Last) | |
| Shutdown-Zeit Lastkreis | ≤ 10 ms (für Kurzschluss - > 2.0 x IN) |
| 1 s (1.2 ... 2.0 x IN) | |
| Unterspannungsabschaltung Lastkreis | ≤ 17.8 V DC (aktiv) |
| ≥ 18.8 V DC (inaktiv) | |
| Surge voltage shutdown Lastkreis | ≥ 27.5 V DC (aktiv) |
| ≤ 27 V DC (inaktiv) | |
| Max. Kapazitive Last Schaltung | 20000 µF (Abhängig von der verfügbaren short-circuit current) |
Fernanzeige Kontakt
| Der name der Verbindung | Remote-Anzeige-Schaltung |
|---|---|
| Schaltfunktion | N/O Kontakt |
| Abisolierlänge | 10 mm |
| Leiterquerschnitt solid | 0,2 mm2 ... 4 mm2 |
| Leiterquerschnitt AWG | 24 ... 14 |
| Leiterquerschnitt, flexibel, mit Aderendhülse, mit Kunststoffhülse | 0,2 mm2 ... 2,5 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoff-Hülse | 0,2 mm2 ... 2,5 mm2 |
| DC-Betriebsspannung | 0 V DC ... 30 V DC |
| DC Betriebsstrom | 100 mA DC |
Verbindungsdaten
| Der name der Verbindung | Haupt-Stromkreis+ |
|---|---|
| Verbindungs-Methode | Push-in-Anschluss |
| Abisolierlänge | 10 mm |
| Leiterquerschnitt solid | 0,2 mm2 ... 4 mm2 |
| Leiterquerschnitt AWG | 24 ... 12 |
| Leiterquerschnitt, flexibel, mit Aderendhülse, mit Kunststoffhülse | 0,2 mm2 ... 2,5 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoff-Hülse | 0,2 mm2 ... 2,5 mm2 |
| Der name der Verbindung | Haupt-Stromkreis - |
| Verbindungs-Methode | Push-in-Anschluss |
| Abisolierlänge | 10 mm |
| Leiterquerschnitt solid | 0,2 mm2 ... 4 mm2 |
| Leiterquerschnitt AWG | 24 ... 12 |
| Leiterquerschnitt, flexibel, mit Aderendhülse, mit Kunststoffhülse | 0,2 mm2 ... 2,5 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoff-Hülse | 0,2 mm2 ... 2,5 mm2 |
| Der name der Verbindung | Haupt-Stromkreis, |
| Verbindungs-Methode | Push-in-Anschluss |
| Abisolierlänge | 10 mm |
| Leiterquerschnitt solid | 0,2 mm2 ... 4 mm2 |
| Leiterquerschnitt AWG | 24 ... 12 |
| Leiterquerschnitt, flexibel, mit Aderendhülse, mit Kunststoffhülse | 0,2 mm2 ... 2,5 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoff-Hülse | 0,2 mm2 ... 2,5 mm2 |
Normen und Vorschriften
| Normen/Spezifikationen | EN 61000-6-2 |
|---|---|
| EN 61000-6-3 | |
| EN 60068-2-78 | |
| EN 50178 | |
| EN 60068-2-6 | |
| EN 60068-2-27 | |
| UL 508 | |
| UL 2367 | |
| UL 1310 Class 2 Power Units |
Klassifikationen
eCl@ss 5.1Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hunderteCl@ss 6.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hunderteCl@ss 7.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert sechzehneCl@ss 8.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert sechzehneCl@ss 9.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert sechzehn
| Merkmal | Wert |
|---|---|
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | sonstige |
| Polzahl (EF001391) | 1 |
| Breite (EF000008) | 6.2 mm |
| Höhe (EF000040) | 105.8 mm |
| Tiefe (EF000049) | 55.6 mm |
| Montageart (EF000003) | sonstige |
| Betriebsspannung (EF000111) | 27.5 V |
| Nennstrom (EF000001) | 24 A |
| Aktive Strombegrenzung x IN (EF011922) | 0 |
| Sicherungstyp (EF011923) | elektronisch |
| Fail-Safe-Element (EF011924) | 4 A |
| Abschaltzeit (EF011925) | 0.01 ms |
| Max. kapazitive Last (EF011926) | 0.014 µF |
| Mit Fernmeldekontakt (EF000422) | Ja |
| Umgebungstemperatur während des Betriebs (EF007515) | -30 °C |
