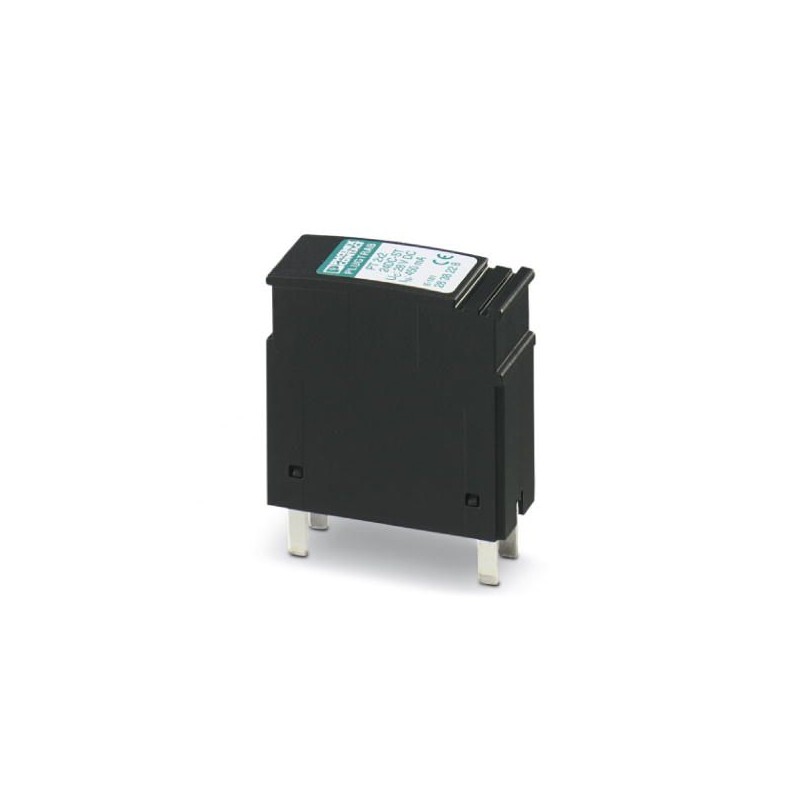

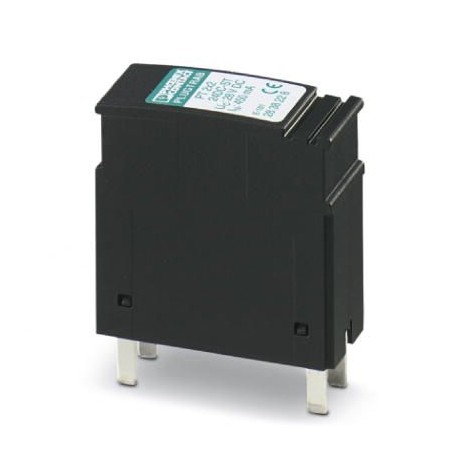

PT 2X2-24DC-ST
2838228
PHOENIX_CONTACT
1
Überspannungsschutzstecker
Trabtech (TT)
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Bestellschlüssel | 2838228 |
---|---|
Verpackungseinheit | 10 STK |
Verkaufsschlüssel | K1 - Überspannungsschutz |
Katalogseite | Seite 99 (C-4-2017) |
GTIN | 4017918182649 |
Gewicht pro Stück (exklusive Verpackung) | 21,290 g |
Gewicht pro Stück (inklusive Verpackung) | 25,010 g |
Zolltarifnummer | 85363010 |
Herkunftsland | DE (Deutschland) |
Höhe | 44,8 mm |
---|---|
Breite | 17,5 mm |
Tiefe | 51,7 mm |
Teilungseinheit | 1 TE |
Höhe Komplettmodul | 90 mm |
Breite Komplettmodul | 17,7 mm |
Tiefe Komplettmodul | 65,5 mm |
Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C |
---|---|
Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
Höhenlage | ≤ 2000 m (amsl (über normal Null)) |
Schutzart | IP20 |
Material Gehäuse | PA 6.6 |
---|---|
Brennbarkeitsklasse nach UL 94 | V-0 |
Farbe | tiefschwarz RAL 9005 |
Überspannungskategorie | 2 |
Verschmutzungsgrad | III |
Montageart | auf Basiselement |
Bauform | Stecker |
Wirkungsrichtung | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
Ableiter prüfbar mit CHECKMASTER ab Softwarerevision: | ab SW-Rev. 1.00 |
Hinweis | Technische Daten sind gültig in Verbindung mit folgend genannten Basiselementen: |
---|---|
PT 2X2+F-BE 2839224 | |
PT 2X2-BE 2839208 |
IEC-Prüfklasse | C1 |
---|---|
C2 | |
C3 | |
D1 | |
Nennspannung UN | 24 V DC |
Höchste Dauerspannung UC | 28 V DC |
20 V AC | |
Bemessungsstrom | 450 mA (45 °C) |
Betriebswirkstrom ICbei UC | ≤ 5 µA |
Schutzleiterstrom IPE | ≤ 1 µA (mit PT 2X2+F-BE) |
≤ 4 µA (mit PT 2X2-BE) | |
Nennableitstoßstrom In(8/20) µs (Ader-Ader) | 10 kA |
Nennableitstoßstrom In(8/20)µs (Ader-Erde) | 10 kA |
Impulsableitstoßstrom Iimp(10/350) µs | 2,5 kA |
Gesamtableitstoßstrom Itotal(8/20) µs | 20 kA |
Ableitstoßstrom Imax(8/20) µs maximal (Ader-Ader) | 10 kA |
Ableitstoßstrom Imax(8/20) µs maximal (Ader-Erde) | 10 kA |
Nennimpulsstrom Ian (10/1000)µs (Ader-Ader) | 25 A |
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) spike | ≤ 45 V |
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) spike | ≤ 450 V (mit PT 2X2-BE) |
≤ 1 kV (mit PT 2X2+F-BE) | |
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) statisch | ≤ 40 V |
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) statisch | ≤ 25 V (mit PT 2X2-BE) |
≤ 50 V (mit PT 2X2+F-BE) | |
Restspannung bei In(Ader-Ader) | ≤ 40 V |
Restspannung bei In (Ader-Signalmasse) | ≤ 450 V |
Restspannung bei Ian (10/1000) µs (Ader-Ader) | ≤ 50 V |
Schutzpegel Up(Ader-Ader) | ≤ 70 V (C1 - 1 kV / 500 A) |
≤ 60 V (C2 - 6 kV / 3 kA) | |
≤ 70 V (C2 - 10 kV / 5 kA) | |
≤ 50 V (C3 - 25 A) | |
Schutzpegel Up(Ader-Erde) | ≤ 450 V (C1 - 1 kV / 500 A mit PT 2X2-BE) |
≤ 500 V (C2 - 6 kV / 3 kA mit PT 2X2-BE) | |
≤ 550 V (C2 - 10 kV / 5 kA mit PT 2X2-BE) | |
≤ 1000 V (C2 - 10 kV / 5 kA mit PT 2X2+F-BE) | |
Schutzpegel Upstatisch (Ader-Ader) | ≤ 40 V (C2 - 10 kV / 5 kA) |
Schutzpegel Upstatisch (Ader-Erde) | ≤ 50 V (C2 - 10 kV / 5 kA mit PT 2X2-BE) |
≤ 100 V (C2 - 10 kV / 5 kA mit PT 2X2+F-BE) | |
Ansprechzeit tA(Ader-Ader) | ≤ 1 ns |
Ansprechzeit tA (Ader-Erde) | ≤ 100 ns |
Einfügungsdämpfung aE, sym. | typ. 0,5 dB (≤ 1 MHz / 50 Ω) |
typ. 0,3 dB (≤ 400 kHz / 150 Ω) | |
typ. 0,1 dB (≤ 70 kHz / 600 Ω) | |
Grenzfrequenz fg (3dB), sym. im 50 Ohm-System | typ. 4,5 MHz |
Grenzfrequenz fg (3dB), sym. im 150 Ohm-System | typ. 1,5 MHz |
Grenzfrequenz fg (3dB), sym. im 600 Ohm-System | typ. 600 kHz |
Kapazität (Ader-Ader) | typ. 1,4 nF |
Kapazität (Ader-Erde) | typ. 8 pF (mit PT 2X2-BE) |
typ. 2 pF (mit PT 2X2+F-BE) | |
Widerstand pro Pfad | 2,2 Ω ±10 % |
Meldung Überspannungsschutz defekt | keine |
Erforderliche Vorsicherung maximal | 500 mA (T) |
Stoßstromfestigkeit (Ader-Ader) | C1 - 1 kV/500 A |
C2 - 6 kV/3 kA | |
C2 - 10 kV/5 kA | |
C3 - 25 A | |
Stoßstromfestigkeit (Ader-Erde) | C1 - 1 kV/500 A |
C2 - 6 kV/3 kA | |
C2 - 10 kV/5 kA | |
D1 - 2,5 kA |
Anschlussart | Schraubanschluss (in Verbindung mit Basiselement) |
---|---|
Schraubengewinde | M3 |
Anzugsdrehmoment | 0,5 Nm |
Abisolierlänge | 8 mm |
Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
Leiterquerschnitt AWG | 24 ... 12 |
Normen/Bestimmungen | IEC 61643-21 2000 + Corrigendum 2001 + A1:2008, modifiziert + A2:2012 |
---|---|
EN 61643-21 2001 + A1:2009 + A2:2013 |
