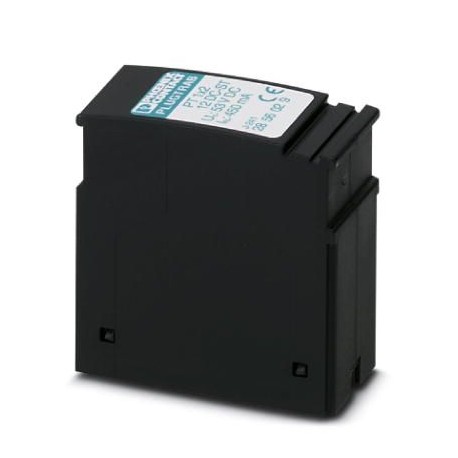

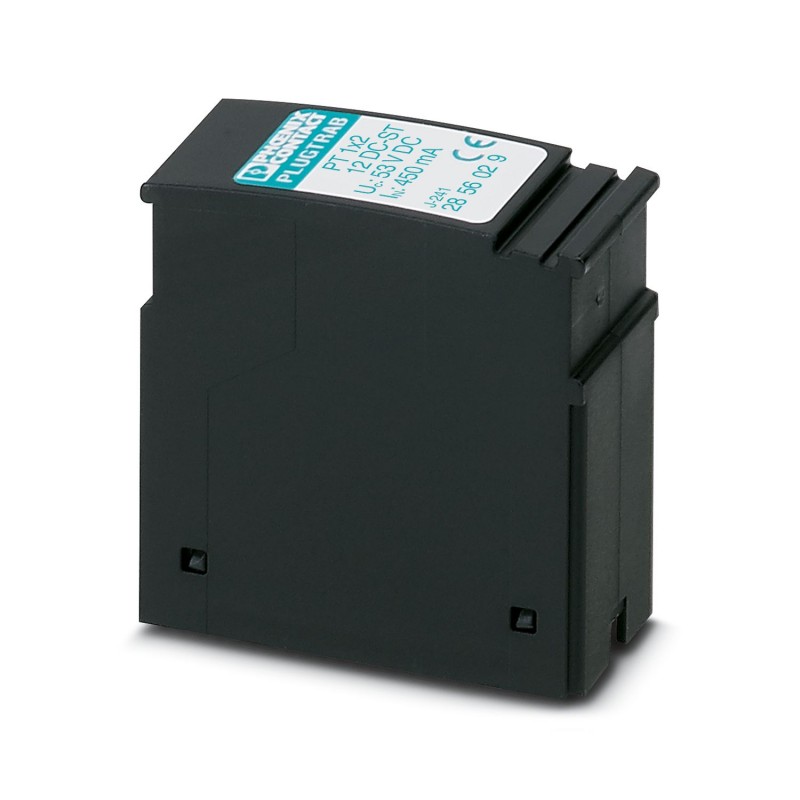

PT 1X2-12DC-ST 2856029 PHOENIX CONTACT Überspannungsschutzstecker
PT 1X2-12DC-ST
2856029
PHOENIX_CONTACT
Überspannungsschutzstecker
PT-Stecksicherung mit zirkulierendem Schutz, P/ un Kreis, 2 Kond. potentialfrei. Geeignet für HART.
Schutzstecker PT mit Schutzschaltung für einen 2-adrigen erdpotenzialfrei betriebenen Signalkreis. HART-fähig.
Erdung, Blitz- und Überspannungsschutz > Überspannungsableiter für Informations-/MSR-Technik
Trabtech (TT)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Allgemein | |
| Hinweis | Technische Daten sind gültig in Verbindung mit folgend genannten Basiselementen: |
| PT 1X2+F-BE 2856126 | |
| PT 1X2-BE 2856113 | |
| Produkttyp | Überspannungsschutz für MSR-Technik |
| Produktfamilie | PLUGTRAB PT |
| IEC-Prüfklasse | C1 |
| C2 | |
| C3 | |
| D1 | |
| Bauform | Stecker |
| Ableiter prüfbar mit CHECKMASTER ab Softwarerevision: | ab SW-Rev. 1.00 |
| Aderpaare pro Modul | 1 |
| Datenpflegestand | |
| Artikelrevision | 17 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Nennspannung UN | 12 V DC |
| Anschlussart | Schraubanschluss (in Verbindung mit Basiselement) |
| Schraubengewinde | M3 |
| Anzugsdrehmoment | 0,5 Nm |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Maßzeichnung |  |
| Breite | 17,7 mm |
| Höhe | 45 mm |
| Tiefe | 52 mm |
| Teilungseinheit | 1 TE |
| Breite Komplettmodul | 17,7 mm |
| Höhe Komplettmodul | 90 mm |
| Tiefe Komplettmodul | 65,5 mm |
| Farbe | schwarz (RAL 9005) |
| kupferfarben | |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Material Gehäuse | PA 6.6 |
| Mechanische Daten | |
| Offene Seitenwand | Nein |
| Wirkungsrichtung | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Höchste Dauerspannung UC | 13 V DC |
| 9 V AC | |
| Bemessungsstrom | 450 mA (45 °C) |
| Betriebswirkstrom ICbei UC | ≤ 5 µA |
| Schutzleiterstrom IPE | ≤ 1 µA (mit PT 1X2+F-BE) |
| ≤ 2 µA (mit PT 1X2-BE) | |
| Nennableitstoßstrom In(8/20) µs (Ader-Ader) | 10 kA |
| Nennableitstoßstrom In(8/20) µs (Ader-Erde) | 10 kA |
| Impulsableitstoßstrom Iimp(10/350) µs | 2,5 kA |
| Gesamtableitstoßstrom Itotal(8/20) µs | 20 kA |
| Ableitstoßstrom Imax(8/20) µs maximal (Ader-Ader) | 10 kA |
| Ableitstoßstrom Imax(8/20) µs maximal (Ader-Erde) | 10 kA |
| Nennimpulsstrom Ian (10/1000)µs (Ader-Ader) | 67 A |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) spike | ≤ 20 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) spike | ≤ 450 V (mit PT 1X2-BE) |
| ≤ 1 kV (mit PT 1X2+F-BE) | |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) statisch | ≤ 18 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) statisch | ≤ 25 V (mit PT 1X2-BE) |
| ≤ 50 V (mit PT 1X2+F-BE) | |
| Restspannung bei In(Ader-Ader) | ≤ 18 V |
| Restspannung bei Ian (10/1000) µs (Ader-Ader) | ≤ 23 V |
| Schutzpegel Up(Ader-Ader) | ≤ 50 V (C2 - 10 kV / 5 kA) |
| Schutzpegel Up(Ader-Erde) | ≤ 450 V (C1 - 1 kV / 500 A mit PT 1X2-BE) |
| ≤ 1000 V (C2 - 10 kV / 5 kA mit PT 1X2+F-BE) | |
| Schutzpegel Upstatisch (Ader-Ader) | ≤ 18 V (C2 - 10 kV / 5 kA) |
| Schutzpegel Upstatisch (Ader-Erde) | ≤ 50 V (C2 - 10 kV / 5 kA mit PT 1X2-BE) |
| ≤ 100 V (C2 - 10 kV / 5 kA mit PT 1X2+F-BE) | |
| Ansprechzeit tA(Ader-Ader) | ≤ 1 ns |
| Ansprechzeit tA (Ader-Erde) | ≤ 100 ns |
| Einfügungsdämpfung aE, sym. | typ. 0,5 dB (≤ 600 kHz / 50 Ω) |
| typ. 0,2 dB (≤ 200 kHz / 150 Ω) | |
| typ. 0,1 dB (≤ 50 kHz/600 Ω) | |
| Grenzfrequenz fg (3 dB), sym. im 50 Ω-System | typ. 3 MHz |
| Grenzfrequenz fg (3 dB), sym. im 150 Ω-System | typ. 1 MHz |
| Grenzfrequenz fg (3 dB), sym. im 600 Ω-System | typ. 300 kHz |
| Kapazität (Ader-Ader) | typ. 3 nF |
| Kapazität (Ader-Erde) | typ. 4 pF (mit PT 1X2-BE) |
| typ. 2 pF (mit PT 1X2+F-BE) | |
| Widerstand pro Pfad | 2,2 Ω ±10 % |
| Meldung Überspannungsschutz defekt | keine |
| Erforderliche Vorsicherung maximal | 500 mA (T) |
| Stoßstromfestigkeit (Ader-Ader) | C2 - 10 kV / 5 kA |
| C3 - 67 A | |
| Stoßstromfestigkeit (Ader-Erde) | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| D1 - 2,5 kA |
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Höhenlage | ≤ 2000 m (amsl) |
| Normen/Bestimmungen | IEC 61643-21 |
| Hinweis | 2000 + Corrigendum 2001 + A1:2008, modifiziert + A2:2012 |
| Normen/Bestimmungen | EN 61643-21 |
| Hinweis | 2001 + A1:2009 + A2:2013 |
| Montageart | auf Basiselement |
| Merkmal | Wert |
|---|---|
| Nennspannung DC (EF008799) | 12 V |
