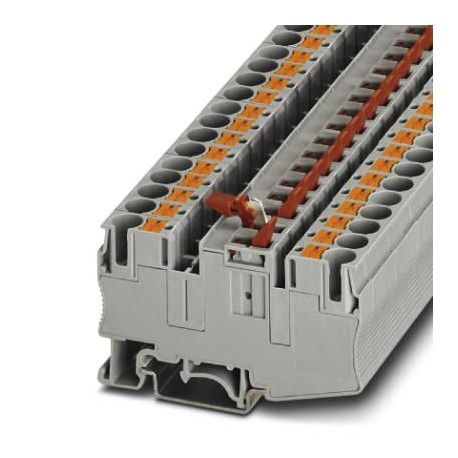

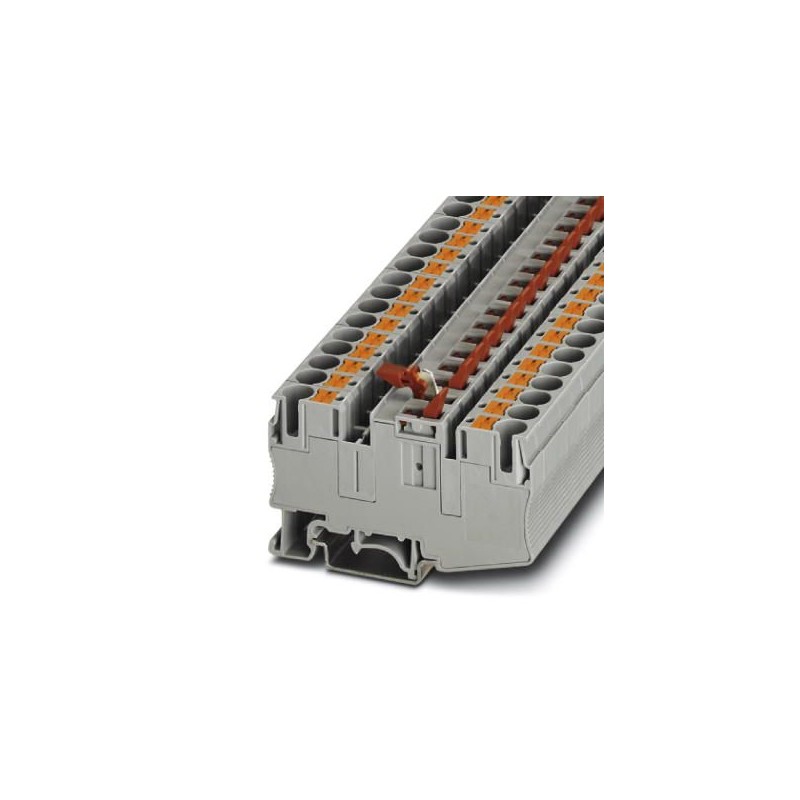

PT 6-MTL KNIFE-RD 1020177 PHOENIX CONTACT Messer disconnect terminal block Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PT 6-MTL KNIFE-RD 1020177 PHOENIX CONTACT Messer disconnect terminal block

PT 6-MTL KNIFE-RD

1020177

PHOENIX_CONTACT

50

Messer disconnect terminal block

Unterbrechbare Flachsteckklemme, Nennspannung: 500 V, Nennstrom: 20 A, Anschlussart: Push-in-Anschluss, Dimensionierungsquerschnitt: 6 mm², Querschnitt: 0,5 mm² - 10 mm², Montage: NS 35/7,5, NS 35/15, NS 32, Farbe: grau

Mehr Infos


Reihenklemmen > Trenn- und Messtrenn-Reihenklemme

Terminals

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $719.80
Stückpreis: $14.40
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Key-Kommerzielle Daten

OrderkeyEine Million zwanzig tausend eins hundert sieben und siebzig
Verpackungseinheit50 pc
Mindestbestellmenge50 pc
HinweisAuf Bestellung (vom Umtausch ausgeschlossen)
GTIN4055626507781
Gewicht pro Stück (exklusive Verpackung)20.540 g
Custom tariff numberFünf und achtzig Millionen drei hundert neun und sechzig tausend zehn
HerkunftslandCN (China)

Allgemeine

Anzahl der EbenenEins
Anzahl der verbindungenZwei
PotenzialeEins
Nennquerschnitt6 mm2
FarbeGrau
IsoliermaterialPA
Entflammbarkeit nach UL 94V0
Bemessungsstoßspannung6 kV
Grad der VerschmutzungDrei
ÜberspannungskategorieIII
Dämmstoff-GruppeIch
Maximale Wärmeabgabe bei nominalen Zustand1.31 W
Maximaler Laststrom20 A
Nennstrom IN20 A
Nennspannung UN500 V
Öffnen Sie Seite-panelKeine
Schock-Schutz-test-SpezifikationDIN EN 50274 (VDE 0660-514):2002-11
Zurück von der hand-Schutzgarantiert
Finger-Schutzgarantiert
Ergebnis stoßspannungsprüfungTest bestanden
Stoßspannungsprüfung Sollwert7.3 kV
Ergebnis der Energiefrequenz widerstandsspannungstestsTest bestanden
Power Frequenz widerstehen Spannung Sollwert1.89 kV
Ergebnis des Tests für die mechanische Festigkeit von Klemmstellen (5 x Leiter-Verbindung)Test bestanden
Infolge der Biege-testTest bestanden
Biege-test rotation speed10 U / min
Biege-test stelltEins hundert fünf und dreißig
Biege-test Leiterquerschnitt/Gewicht0,5 mm2 / 0,3 kg
6 mmZwei/ 1,4 kg
10 mm2 / 2 kg
Zugversuch ErgebnisTest bestanden
Leiterquerschnitt Zugversuch0,5 mm2
Zugkraft Sollwert20 N
Leiterquerschnitt Zugversuch6 mm2
Zugkraft Sollwert80 N
Leiterquerschnitt Zugversuch10 mm2
Zugkraft Sollwert90 N
Ergebnis der engen Passform auf UnterstützungTest bestanden
Enge Passform am TrägerNS 32/NS 35
Sollwert5 N
Ergebnis der Spannung-drop-testTest bestanden
Anforderungen, Spannungsabfall≤ 6,4 mV
Ergebnis von Temperatur-rise-testTest bestanden
Kurzschluss-Stabilitäts-ErgebnisTest bestanden
Infolge der thermischen testTest bestanden
Alterung test für modulare, schraubenlose terminal block-Temperatur-ZyklenEins hundert zwei und neunzig
Nachweis der thermischen Merkmale (Nadel Flamme) effektive Dauer30 s
Ergebnis des Alterns testTest bestanden
Schwingung, Breitband-Geräusch-test-ErgebnisTest bestanden
Test-Spezifikation, - Schwingung -, Breitband-RauschenDIN EN 50155 (VDE 0115-200):2008-03
Test SpektrumService life test Kategorie 1, Klasse B, Körper montiert
Test-FrequenzfEins= 5 Hz bis fZwei= 150 Hz
ASD-Ebene0.964 (m/sZwei)Zwei/Hz
Beschleunigung0.58 g
Test-Dauer pro Achse5 h
Test-RichtungenX-, Y - und Z-Achse
Schock-test ErgebnisTest bestanden
Test-Spezifikation, Schock-testDIN EN 50155 (VDE 0115-200):2008-03
Schock-formHalf-sine
Beschleunigung5 g
Schock Dauer30 ms
Anzahl der Schocks pro RichtungDrei
Test-RichtungenX-, Y - und Z-Achse (pos. und neg.)
Relative Isolierung material Temperatur-index (Elektr., UL 746 B)130 °C
Temperatur-index der Isolierstoff (DIN EN 60216-1 (VDE 0304-21))130 °C
Statische Dämmstoff-Anwendung in kalten-60 °C
Verhalten im Feuer für Schienenfahrzeuge (DIN 5510-2)Test bestanden
Flamme-test-Methode (DIN EN 60695-11-10)V0
Sauerstoff-index (DIN EN ISO 4589-2)>32 %
NF F16-101, NF-F10-102 Klasse IZwei
NF F16-101, NF-F10-102 Klasse FZwei
Oberfläche Entflammbarkeit NFPA 130 (ASTM E 162)übergeben
Spezifische optische Dichte von Rauch NFPA 130 (ASTM E-662)übergeben
Die rauchgastoxizität NFPA 130 (SMP 800C)übergeben
Kalorimetrische Wärmeabgabe NFPA 130 (ASTM E 1354)28 MJ/kg
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22HL 1 - HL-3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23HL 1 - HL-3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24HL 1 - HL-3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26HL 1 - HL-3

Abmessungen

Breite8,2 mm
Länge74.1 mm
Höhe43.8 mm
Höhe NS 35/7,543.7 mm
Höhe NS 35/1551.2 mm

Verbindungsdaten

Verbindungs-MethodePush-in-Anschluss
Verbindung im acc. mit standardIEC 60947-7-1
Leiterquerschnitt Feste min.0,5 mm2
Leiterquerschnitt solid max.10 mm2
Leiterquerschnitt AWG min.Zwanzig
Leiterquerschnitt AWG max.Acht
Leiterquerschnitt flexibel min.0,5 mm2
Leiterquerschnitt flexibel max.6 mm2
Min. AWG Leiterquerschnitt, flexibelZwanzig
Max. AWG Leiterquerschnitt, flexibelZehn
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoff Hülse min.0,5 mm2
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse max.6 mm2
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse min.0,5 mm2
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse max.6 mm2
2 Leiter mit gleichem Querschnitt, verseilt, TWIN-Aderendhülsen mit Kunststoffhülse min.0,5 mm2
2 Leiter mit gleichem Querschnitt, verseilt, TWIN-Aderendhülse mit Kunststoffhülse max.1,5 mm2
Abisolierlänge10 mm 12 mm ...
Interne zylindrische gageA5

Normen und Vorschriften

Verbindung im acc. mit standardIEC 60947-7-1
Entflammbarkeit nach UL 94V0
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22HL 1 - HL-3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23HL 1 - HL-3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24HL 1 - HL-3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26HL 1 - HL-3

Environmental Product Compliance

China RoHSUmweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e
Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte

Klassifikationen

eCl@ss 4.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert eins und zwanzigeCl@ss 4.1Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert eins und zwanzigeCl@ss 5.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert zwanzigeCl@ss 5.1Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hunderteCl@ss 6.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hunderteCl@ss 7.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert sechs und zwanzigeCl@ss 8.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert sechs und zwanzigeCl@ss 9.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert sechs und zwanzig

ETIM for 1020177 Reihenklemmen (EC000902)
Merkmal Wert
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) 0.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) 0.5 mm²
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 0.5 mm²
Bemessungsstrom In (EF008250) 20 A
Bemessungsspannung (EF000228) 500 V
Ausführung elektrischer Anschluss 1 (EF002526) sonstige
Ausführung elektrischer Anschluss 2 (EF002527) sonstige
Anzahl der Klemmstellen je Etage (EF002660) 2
Etagen intern gebrückt (EF002661) Ja
Montageart (EF000003) Hutschiene TH35
Werkstoff des Isolierkörpers (EF007543) sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) V0
Breite (EF000008) 8.2 mm
Höhe (EF000040) 74.1 mm
Tiefe (EF000049) 43.7 mm
Abschlussplatte erforderlich (EF002525) Nein
Farbe (EF000007) grau
Ausführung der Quertrennung (EF002546) ohne
Mit integrierter Prüfbuchse (EF002547) Nein
