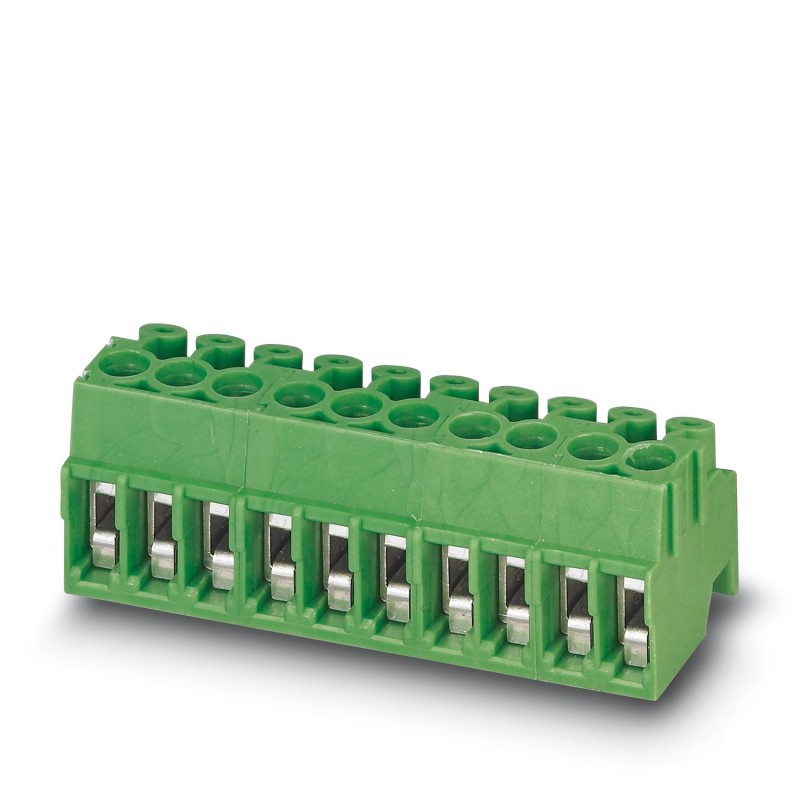

PHOENIX_CONTACT PT 1,5/ 2-PH-3,5 BDWH:LINE 1716789 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PT 1,5/ 2-PH-3,5 BDWH:LINE 1716789 PHOENIX CONTACT Leiterplattenstecker

Artikel-Nr.: PT 1,5/ 2-PH-3,5 BDWH:LINE

Code: 1716789

Hersteller: PHOENIX_CONTACT

Artikel auf Anfrage, das gebe keine Rückkehr.

Beschreibung:

Leiterplattenstecker
Steckverbinder für Leiterplatte, Nennschnitt: 1,5 mm², Farbe: grün, Nennstrom: 8 A, Auslegungsspannung (III/2): 200 V, Oberflächenkontakte: Zinn, Kontaktart: Anschluss weiblich, Anzahl Potentiale: 2, Anzahl Reihen: 1, Anzahl Pole pro Reihe: 2, Anzahl Anschlüsse: 2, Artikelfamilie: PT 1,5/.. -PH, Rastermaß: 3,5mm, Anschlussart: Schraubverbindung mit Drahtschutzbügel, Anschlussrichtung Leiter/Leiterplatte: 0°, Stecksystem: COMBICON COMPACT PST 1, Schloss: sin, Verpackungsart: verpackte Verpackung
Leiterplattenstecker, Nennquerschnitt: 1,5 mm2, Farbe: grün, Nennstrom: 8 A, Bemessungsspannung (III/2): 200 V, Kontaktoberfläche: Zinn, Kontaktart: Buchse, Anzahl der Potenziale: 2, Anzahl der Reihen: 1, Polzahl: 2, Anzahl der Anschlüsse: 2, Artikelfamilie: PT 1,5/..-PH, Rastermaß: 3,5 mm, Anschlussart: Schraubanschluss mit Drahtschutzbügel, Schraubenangriffsform: L Längsschlitz, Anschlussrichtung Leiter/Platine: 0 °, Stecksystem: COMBICON PST 1,0, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: verpackt im Karton

Kategorien:

  • Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder
  • PHOENIX_CONTACT > Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 52,63 €

Stückpreis: 1,0526 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 4-5 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Technische Daten

Artikeleigenschaften
ProduktlinieCOMBICON Connectors S
ProdukttypLeiterplattenstecker
ProduktfamiliePT 1,5/..-PH
Polzahl2
Rastermaß3,5 mm
Anzahl der Anschlüsse2
Anzahl der Reihen1
Anzahl der Potenziale2

Elektrische Eigenschaften
Nennstrom IN8 A
Nennspannung UN200 V
Verschmutzungsgrad3
Durchgangswiderstand1,4 mΩ
Bemessungsspannung (III/3)160 V
Bemessungsstoßspannung (III/3)2,5 kV
Bemessungsspannung (III/2)200 V
Bemessungsstoßspannung (III/2)2,5 kV
Bemessungsspannung (II/2)400 V
Bemessungsstoßspannung (II/2)2,5 kV

Anschlussdaten
Anschlusstechnik
BauformSteckerteil für Pinstripleisten
SteckverbindersystemCOMBICON PST 1,0
Nennquerschnitt1,5 mm²
KontaktartBuchse
Verriegelung
Verriegelungsartohne
Befestigungsflanschohne
Leiteranschluss
AnschlussartSchraubanschluss mit Drahtschutzbügel
Anschlussrichtung Leiter/Platine0 °
Leiterquerschnitt starr0,2 mm² ... 1,5 mm²
Leiterquerschnitt flexibel0,2 mm² ... 1,5 mm²
Leiterquerschnitt AWG26 ... 16
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse0,25 mm² ... 0,75 mm²
2 Leiter gleichen Querschnitts starr0,2 mm² ... 0,34 mm²
2 Leiter gleichen Querschnitts flexibel0,2 mm² ... 0,5 mm²
Lehrdorn a x b / Durchmesser2,4 mm x 1,5 mm / 1,9 mm
Abisolierlänge5 mm
Anzugsdrehmoment0,22 Nm ... 0,25 Nm

Materialangaben
Materialangaben - Kontakt
HinweisWEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201
Material KontaktCu-Legierung
Oberflächenbeschaffenheitschmelztauchverzinnt
Metalloberfläche Klemmstelle (Deckschicht)Zinn (4 - 8 µm Sn)
Metalloberfläche Kontaktbereich (Deckschicht)Zinn (4 - 8 µm Sn)
Materialangaben - Gehäuse
Farbe (Gehäuse)grün (6021)
IsolierstoffPA
IsolierstoffgruppeI
CTI nach IEC 60112600
Brennbarkeitsklasse nach UL 94V0
Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12850
Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13775
Temperatur der Kugeldruckprüfung nach EN 60695-10-2125 °C

Maße
Rastermaß3,5 mm
Breite [w]7 mm
Höhe [h]11 mm
Länge [l]12,9 mm

Montage
Antriebsform SchraubenkopfLängsschlitz (L)
AnschlussartSchraubanschluss mit Drahtschutzbügel
Antriebsform SchraubenkopfLängsschlitz (L)

Mechanische Prüfungen
Prüfung auf Leiterbeschädigung und Lockerung
PrüfspezifikationDIN EN 60999-1 (VDE 0609-1):2000-12
ErgebnisPrüfung bestanden
Zugprüfung
PrüfspezifikationDIN EN 60999-1 (VDE 0609-1):2000-12
Leiterquerschnitt/Leiterart/Zugkraft Sollwert/Istwert0,2 mm² / starr / > 10 N
0,2 mm² / flexibel / > 10 N
1,5 mm² / starr / > 40 N
1,5 mm² / flexibel / > 40 N
Steck- und Ziehkräfte
ErgebnisPrüfung bestanden
Anzahl der Zyklen10
Steckkraft je Pol ca.4 N
Ziehkraft je Pol ca.4 N
Drehmomentprüfung
PrüfspezifikationDIN EN 60999-1 (VDE 0609-1):2000-12
Beständigkeit von Aufschriften
PrüfspezifikationDIN EN 60068-2-70:1996-07
ErgebnisPrüfung bestanden
Polarisation und Kodierung
PrüfspezifikationDIN IEC 60512-7:1994-05 (Unverwechselbarkeit)
ErgebnisPrüfung bestanden
Sichtprüfung
PrüfspezifikationDIN EN 60512-1-1:2003-01
ErgebnisPrüfung bestanden
Maßprüfung
PrüfspezifikationDIN EN 60512-1-2:2003-01
ErgebnisPrüfung bestanden

Umwelt- und Lebensdauerbedingungen
Vibrationsprüfung
PrüfspezifikationDIN EN 60068-2-6:1996-05
Frequenz10 - 150 - 10 Hz
Sweep-Geschwindigkeit1 Oktave/min
Amplitude0,35 mm (10 Hz ... 60,1 Hz)
Sweep-Geschwindigkeit5g (60,1 Hz ... 150 Hz)
Prüfdauer je Achse2,5 h
Lebensdauerprüfung
PrüfspezifikationDIN IEC 60512-5:1994-05
Stehstoßspannung auf Meereshöhe2,5 kV
Durchgangswiderstand R11,4 mΩ
Durchgangswiderstand R21,5 mΩ
Steckzyklen10
Klimatische Prüfung
PrüfspezifikationDIN EN ISO 6988:1997-03
Korrosionsbeanspruchung0,2 dm3SO2auf 300 dm3/40 °C/1 Zyklus
Wärmebeanspruchung100 °C/168  h
Stehwechselspannung2 kV
Umgebungsbedingungen
Umgebungstemperatur (Betrieb)-40 °C ... 100 °C (in Abhängigkeit der Derating-Kurve)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C
Relative Luftfeuchte (Lagerung/Transport)30 % ... 70 %
Umgebungstemperatur (Montage)-5 °C ... 100 °C

Elektrische Prüfungen
Thermische Prüfung Prüfgruppe C
PrüfspezifikationDIN EN 60512-5-1:2003-01
Geprüfte Polzahl16
Isolationswiderstand
PrüfspezifikationDIN EN 60512-3-1:2003-01
Isolationswiderstand benachbarte Pole1012Ω
Luft- und Kriechstrecken
PrüfspezifikationDIN EN 60664-1 (VDE 0110-1):2008-01
IsolierstoffgruppeI
Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11))CTI 600
Bemessungsisolationsspannung (III/3)160 V
Bemessungsstoßspannung (III/3)2,5 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/3)1,5 mm
Mindestwert der Kriechstrecke (III/3)2 mm
Bemessungsisolationsspannung (III/2)200 V
Bemessungsstoßspannung (III/2)2,5 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/2)1,5 mm
Mindestwert der Kriechstrecke (III/2)1,5 mm
Bemessungsisolationsspannung (II/2)400 V
Bemessungsstoßspannung (II/2)2,5 kV
Mindestwert der Luftstrecke - inhomogenes Feld (II/2)1,5 mm
Mindestwert der Kriechstrecke (II/2)2 mm

Verpackungsangaben
Verpackungsartverpackt im Karton

ETIM for 1716789 Steckverbinder (EC002638)

MerkmalsnameVerbindungsart (EF000064)
Merkmalswertsonstige
MerkmalsnameKontaktausführung (EF001587)
MerkmalswertBuchse
MerkmalsnamePolzahl (EF001391)
Merkmalswert2
MerkmalsnameAnzahl der Steckkontaktreihen (EF006935)
Merkmalswert1
MerkmalsnameRastermaß der Kontakte (EF007326)
Merkmalswert3.5 mm
MerkmalsnameRastermaß der Anschlüsse (EF006827)
Merkmalswert3.5 mm
MerkmalsnameWinkel Kontakt/Leiteranschluss (EF007546)
Merkmalswertsonstige
MerkmalsnameBemessungsstrom In (EF008250)
Merkmalswert8 A
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert200 V
MerkmalsnameBemessungsstoßspannung (EF002993)
Merkmalswert2.5 kV
MerkmalsnameÜberspannungskategorie (EF006785)
MerkmalswertIII
MerkmalsnameVerschmutzungsgrad (EF006786)
Merkmalswert2
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341)
Merkmalswert0.2 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339)
Merkmalswert0.25 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt eindrähtig (EF007337)
Merkmalswert0.2 mm²
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertSchraubanschluss
MerkmalsnameAnschließbare Kabeltype (EF006816)
MerkmalswertRundkabel
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
MerkmalswertZinn
MerkmalsnameWerkstoff des Kontaktes (EF007544)
MerkmalswertKupfer
MerkmalsnameWerkstoff des Isolierkörpers (EF007543)
MerkmalswertPolyamid (PA)
MerkmalsnameWerkstoff des Gehäuses (EF001596)
Merkmalswertsonstige
MerkmalsnameGehäusefarbe (EF000136)
Merkmalswertgrün
MerkmalsnameBrennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521)
MerkmalswertV0
MerkmalsnameBetriebstemperatur (EF002393)
Merkmalswert-40 °C

DATASHEET - PDF
