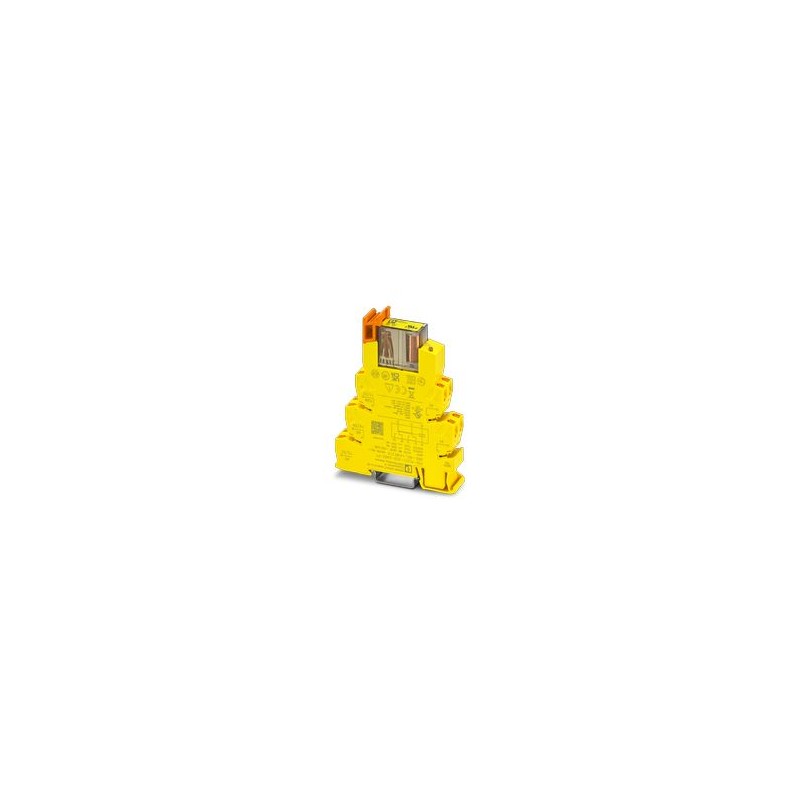

PSR-PLC21-2CO-24DC-PT 1480212 PHOENIX CONTACT Sicheres Koppelrelais mit Zwangsführungskontakten, mit galvani.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PSR-PLC21-2CO-24DC-PT 1480212 PHOENIX CONTACT Sicheres Koppelrelais mit Zwangsführungskontakten, mit galvani..

PSR-PLC21-2CO-24DC-PT

1480212

PHOENIX_CONTACT

10

Sicheres Koppelrelais mit Zwangsführungskontakten, mit galvanischer Trennung, 2 Schalter, 1 Kanal, Push-in-Anschluss, Breite: 14 mm

Koppel-Relais

Sicheres Koppelrelais mit zwangsgeführten Kontakten, galvanisch getrennt, 2 Wechsler, 1-kanalig, Push-in-Anschluss, Breite: 14 mm

Mehr Infos


Relais > Schaltrelais

Sicherheit und Kommunikation

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $941.10
Stückpreis: $94.11
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten
Produkteigenschaften
ProdukttypKoppel-Relais
ProduktfamilieSPS-SCHNITTSTELLE
AnwendungZwangsgeführte Kontakte
Mechanische Lebensdauerca. 107Zyklen
Relais-TypElektromechanisches Relais nach IEC/EN 61810
Isolationseigenschaften: Luftabstände und Kriechstrecken zwischen den Stromkreisen
ÜberspannungskategorieⅢ
Verschmutzungsgrad2
Mal
Typ. Startzeit mit Us< 70 ms (bei Ansteuerung über A1)
Typische Release-Zeit< 50 ms (auf Anforderung über A1)
Erholzeit500 ms (nach Anforderung der Sicherheitsfunktion)
Elektrische Eigenschaften
Maximale Verlustleistung für Nennzustand4.825 W (UB= 30 V, US= 24 V, IS= 30 mA, IL² = 37 A, RKontakt= 0.1 Ω)
Nominale Betriebsart100% Betriebsfaktor
Luftabstände und Kriechstrecken zwischen den Stromkreisen
Nennisolationsspannung250 V AC
Bemessungsstoßspannung/IsolierungGrundisolierung 4 kV zwischen allen Strompfaden und Gehäuse
Sichere Isolierung, verstärkte Isolierung 6 kV zwischen 250 V Laststrompfaden und 24 V Logikpfaden
Versorgung
BezeichnungA1/A2
Bemessungssteuerstromkreis Versorgungsspannung US21,6 V Gleichstrom ... 28,8 V Gleichstrom
Bemessungssteuerstromkreis Versorgungsspannung US24 V DC -10 % / +20 %
Bemessungs-Steuerversorgungsstrom IS30 mA
Einschaltstromtyp. 100 mA (Δt = 10 ms bei Us)
Filterzeit1 ms (Prüfimpulsbreite, hoher Prüfimpuls und niedriger Prüfimpuls)
1 s (Prüfimpulsfrequenz, hoher Prüfimpuls und niedriger Prüfimpuls)
Leistungsaufnahme bei UD650 mW (bis HE)S)
SchutzschaltungSerieller Schutz gegen Verpolung; Entstördiode, 38,6 V/600 W
Statusanzeige1 x grüne LED (PWR)
Ausgangsdaten
Relais: Relaisausgänge (11.12.14, 21.22.24)
Beschreibung der AusgabeSicherheitsrelevante
Anzahl der Ausgänge2
Art der Kontaktschaltung2 Wechsler
KontaktmaterialAgni
Schaltleistungmin. 150 mW (Schließer / Öffner)
Einschaltstrommax. 6 A (Schließer)
max. 4 A (Öffner)
Schaltleistung nach IEC 60947-5-16 A (AC1, 230 V)
3 A (AC15, 230 V)
6 A (DC1, 24 V, Schließer)
4 A (DC1, 24 V, Öffner)
3 A (DC13, 24 V, Schließer)
Begrenzung des Dauerstroms6 A (Schließer, hoher Bedarf)
4 A (Schließer, geringer Bedarf)
4 A (Öffner, hoher Bedarf)
2,4 A (Öffner, geringer Verbrauch)
Sq. Gesamtstrom37 A2(Schließer, hoher Bedarf, Derating beachten)
16 A2(Öffner, hoher Bedarf, Derating beachten)
Schaltfrequenzmax. 1 Hz
Mechanische Lebensdauer107Zyklen
Ausgangssicherung6 A gL/gG
4 A gL/gG (für Anwendungen mit geringem Bedarf)
Verbindungsdaten
Leiter-Anschluss
VerbindungsmethodePush-in-Anschluss
Leiterquerschnitt starr0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel, mit Aderendhülse ohne Kunststoffhülse0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG26 ... 14
Stripping-Länge8 mm
Signalisierung
Anzeige der Betriebsspannung1 x grüne LED (PWR)
Dimensionen
Breite14 mm
Höhe80 mm
Tiefe104 mm
Materialspezifikationen
WohnmaterialPolyamid
Merkmale
Sicherheitsdaten: EN ISO 13849
Kategorie1
Leistungsniveau (PL)C
Sicherheitsdaten: IEC 61508 – Hohe Nachfrage nach 1-Kanal-Verdrahtung (1oo1-Struktur)
Sicherheits-Integritätsstufe (SIL)2
Sicherheitsdaten: IEC 61508 – Geringer Bedarf an 1-kanaliger Verdrahtung (1oo1-Struktur)
Sicherheits-Integritätsstufe (SIL)2
Sicherheitsdaten: EN IEC 62061
Sicherheits-Integritätsstufe (SIL)2
Umwelt- und reale Bedingungen
Umgebungsbedingungen
SchutzgradIP20
Min. Schutzgrad des Inst.-StandortesIP54
Umgebungstemperatur (Betrieb)-20 °C ... 60 °C (Derating beachten)
Umgebungstemperatur (Lagerung/Transport)-20 °C ... 85 °C
Maximale Höhe≤ 2000 m (über dem Meeresspiegel)
Max. zulässige Luftfeuchtigkeit (Lagerung/Transport)75 % (im Durchschnitt; 95 % gelegentlich, nicht kondensierend)
Max. zulässige relative Luftfeuchtigkeit (Betrieb)75 % (im Durchschnitt; 95 % gelegentlich, nicht kondensierend)
Schock10 g für Δt = 11 ms (kontinuierlicher Schock: 5 g für Δt = 16 ms)
Vibration (Betrieb)10 Hz ... 150 Hz, Amplitude 0,75 mm, 1g
Zulassungen
Ce
IdentifizierungCE-konform
Normen und Vorschriften
Luftabstände und Kriechstrecken zwischen den Stromkreisen
Normen/VorschriftenIEC 60947-1
Montage
MontagetypHutschienenmontage
MontageanleitungSiehe Derating-Kurve
Montagepositionvertikal oder horizontal
VerbindungsmethodePush-in-Anschluss

ETIM for 1480212 Relais (EC001437)
Merkmal Wert
Ausführung des elektrischen Anschlusses (EF003961) sonstige
Komplettgerät mit Sockel (EF003359) Ja
Mit abnehmbaren Klemmen (EF003340) Nein
Mit LED-Anzeige (EF005950) Ja
Bemessungssteuerspeisespannung DC (EF003980) 21.6 V
Spannungsart zur Betätigung (EF008242) DC
Anzahl der Kontakte als Öffner (EF008255) 0
Anzahl der Kontakte als Schließer (EF008256) 0
Anzahl der Kontakte als Wechsler (EF008257) 0
Mit zwangsgeführten Kontakten (EF003357) Nein
Nennstrom (EF000001) 0.03 A
Schutzart (IP) (EF005474) IP20
Breite (EF000008) 14 mm
Höhe (EF000040) 80 mm
Tiefe (EF000049) 104 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF KATALOG PHOENIX AUTOMATION DE.pdf 35 Mbytes
