> >>PT 2X1VA- 60AC-ST 2839172 PHOENIX CONTACT Überspannungsschutzstecker
Vorheriges Produkt Nächstes Produkt

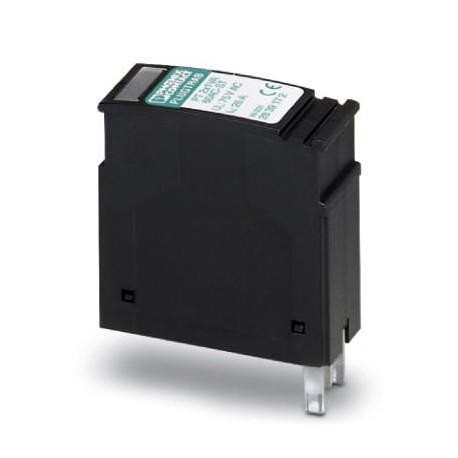

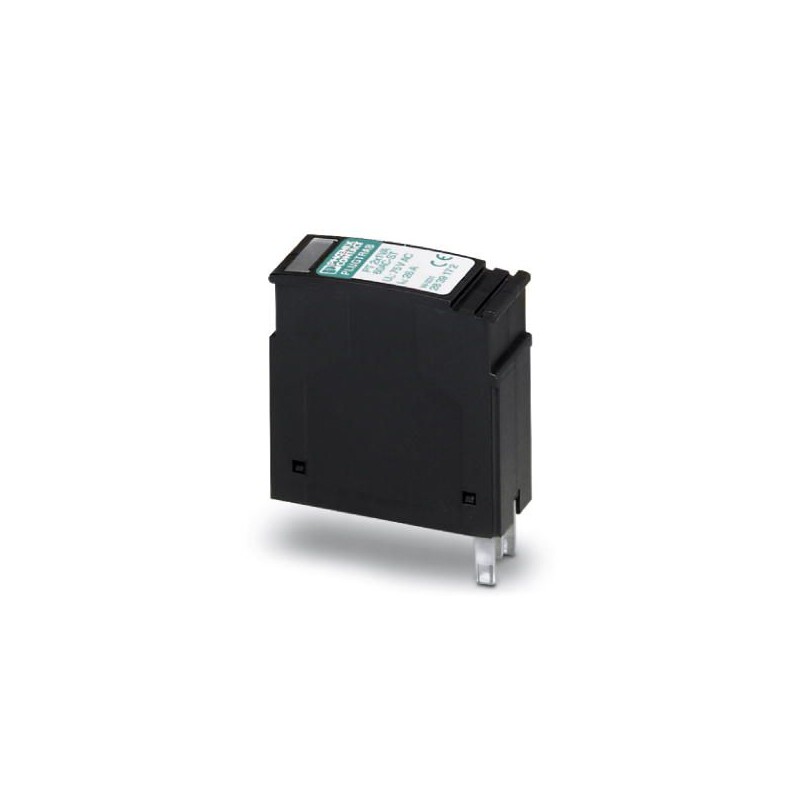

PT 2X1VA- 60AC-ST 2839172 PHOENIX CONTACT Überspannungsschutzstecker Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PT 2X1VA- 60AC-ST 2839172 PHOENIX CONTACT Überspannungsschutzstecker

PT 2X1VA- 60AC-ST

2839172

PHOENIX_CONTACT

Überspannungsschutzstecker

Mehr Infos


Trabtech (TT)

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $137.29
Stückpreis: $137.29

Menge Preis
1+$137.29
2+$116.95
3+$108.40
4+$105.26
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Kaufmännische Daten

Bestellschlüssel2839172
Verpackungseinheit10 STK
VerkaufsschlüsselK1 - Überspannungsschutz
KatalogseiteSeite 114 (C-4-2017)
GTIN4017918182830
Gewicht pro Stück (exklusive Verpackung)23,193 g
Gewicht pro Stück (inklusive Verpackung)26,300 g
Zolltarifnummer85363010
HerkunftslandDE (Deutschland)

Maße

Höhe44,8 mm
Breite17,5 mm
Tiefe51,7 mm
Teilungseinheit1 TE
Höhe Komplettmodul90 mm
Breite Komplettmodul17,7 mm
Tiefe Komplettmodul65,5 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 85 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C
Höhenlage≤ 2000 m (amsl (über normal Null))
SchutzartIP20

Allgemein

Material GehäusePA 6.6
Brennbarkeitsklasse nach UL 94V-0
Farbetiefschwarz RAL 9005
Montageartauf Basiselement
BauformStecker
WirkungsrichtungLine-Line & Line-Earth Ground
Ableiter prüfbar mit CHECKMASTER ab Softwarerevision:ab SW-Rev. 1.00

Weitere Beschreibungen

HinweisTechnische Daten sind gültig in Verbindung mit folgend genannten Basiselementen:
PT -BE/ FM 2839282

Schutzschaltung

IEC-PrüfklasseC1
C2
C3
D1
Nennspannung UN60 V AC
Höchste Dauerspannung UC100 V DC
75 V AC (50/60 Hz)
Bemessungsstrom26 A AC (30 °C)
3 A DC (78 °C)
Betriebswirkstrom ICbei UC≤ 1,5 mA AC
≤ 3 mA DC
Schutzleiterstrom IPE≤ 3 mA AC
≤ 6 mA DC
Nennableitstoßstrom In(8/20)µs (Ader-Erde)2 kA
Impulsableitstoßstrom Iimp(10/350) µs500 A
Gesamtableitstoßstrom Itotal(8/20) µs4 kA
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) spike≤ 200 V
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) statisch≤ 200 V
Schutzpegel Up(Ader-Erde)≤ 250 V (C1 - 1,4 kV / 0,7 kA)
≤ 300 V (C2 - 4 kV / 2 kA)
≤ 220 V (C3 - 100 A)
Ansprechzeit tA (Ader-Erde)≤ 25 ns
Einfügungsdämpfung aE, asym.typ. 0,3 dB (≤ 150 kHz / 150 Ω)
Grenzfrequenz fg (3dB), asym. (GND) im 150 Ohm-Systemtyp. 600 kHz
Kapazität (Ader-Erde)typ. 4 nF
Meldung Überspannungsschutz defektkeine
Erforderliche Vorsicherung maximal25 A AC (gL/gG)
3 A DC (T)
Stoßstromfestigkeit (Ader-Erde)C1 - 1,4 kV / 0,7 kA
C2 - 4 kV / 2 kA
C3 - 100 A
D1 - 500 A

Anschlussdaten

AnschlussartSchraubanschluss (in Verbindung mit Basiselement)
SchraubengewindeM3
Anzugsdrehmoment0,5 Nm
Abisolierlänge8 mm
Leiterquerschnitt flexibel0,2 mm² ... 2,5 mm²
Leiterquerschnitt starr0,2 mm² ... 4 mm²
Leiterquerschnitt AWG24 ... 12

Normen und Bestimmungen

Normen/BestimmungenIEC 61643 2000 + Corrigendum 2001 + A1:2008, modifiziert + A2:2012
EN 61643-21 2001 + A1:2009 + A2:2013

Klassifikationen

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF KATALOG PHOENIX STROMVERSORGUNGEN DE.pdf 27 Mbytes
PHOENIX CONTACT-2839172-PT 2X1VA- 60AC-ST 117 Kbytes PHOENIX CONTACT-2839172-PT 2X1VA- 60AC-ST
