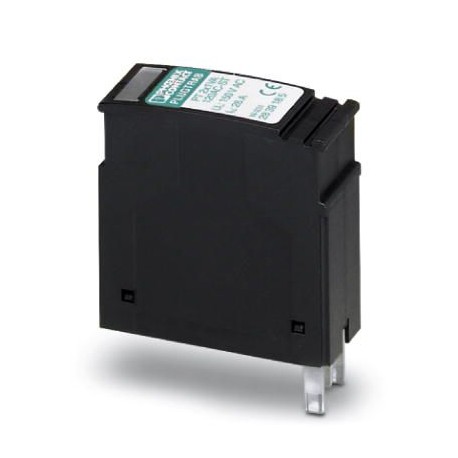

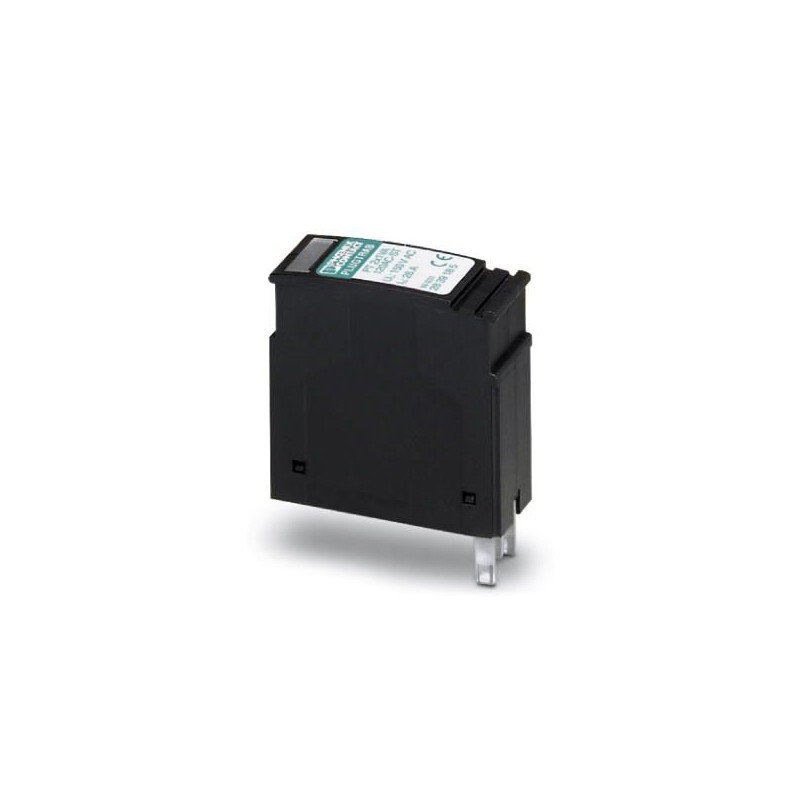

PT 2X1VA-120AC-ST 2839185 PHOENIX CONTACT Schutzstecker PT mit Schutzschaltung für höhere Signalspannungen, .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PT 2X1VA-120AC-ST 2839185 PHOENIX CONTACT Schutzstecker PT mit Schutzschaltung für höhere Signalspannungen, ..

PT 2X1VA-120AC-ST

2839185

PHOENIX_CONTACT

10

Verfügbar

Schiff am heute

Schutzstecker PT mit Schutzschaltung für höhere Signalspannungen, 2-kanalig, optische Defektanzeige. Nennspannung: 120 V AC

Mehr Infos


Spannungsspitzen

TRABTECH Netz- & Signal-Qualität - PHOENIX CONTACT

Surge protection for measurement and control technology - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Menge Preis
10+$80.08
20+$79.91
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Höhe45 mm
Breite17,7 mm
Tiefe52 mm
Teilungseinheit1 TE
Höhe Komplettmodul90 mm
Breite Komplettmodul17,7 mm
Tiefe Komplettmodul65,5 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 85 °C
SchutzartIP20

Allgemein

Material GehäusePA 6.6
Brennbarkeitsklasse nach UL 94V0
Farbeschwarz
Normen für Luft- und KriechstreckenIEC 60664-1
Montageartauf Basiselement
BauformTragschienenmodul zweiteilig steckbar
WirkungsrichtungLine-Line & Line-Earth Ground
Ableiter prüfbar mit CHECKMASTER ab Softwarerevision:ab SW-Rev. 1.00

Schutzschaltung

IEC PrüfklasseC1
C2
C3
D1
Nennspannung UN120 V AC
Höchste Dauerspannung UC150 V DC
150 V AC (50/60 Hz)
Nennstrom IN26 A AC (30 °C)
1 A DC
Betriebswirkstrom IC bei UC≤ 1,5 mA AC (pro Pfad)
≤ 2 mA DC (pro Pfad)
Schutzleiterstrom IPE≤ 3 mA AC
≤ 4 mA DC
Nennableitstoßstrom In (8/20)µs (Ader-Erde)2,5 kA
Blitzprüfstrom (10/350)˽µs, Stromscheitelwert Iimp500 A (pro Pfad)
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) spike≤ 380 V
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) statisch≤ 380 V
Energieabsorption asymmetrisch85 J
Schutzpegel Up (Ader-Erde)≤ 550 V (C2 - 5 kV/2,5 kA)
≤ 400 V (C3 - 100 A)
≤ 450 V (C1 - 1,4 kV / 0,7 kA)
Ansprechzeit tA (Ader-Erde)≤ 25 ns
Einfügungsdämpfung aE, asym.typ. 0,3 dB (≤ 300 kHz / 150 Ω)
Grenzfrequenz fg (3dB), asym. (GND) im 150 Ohm-Systemtyp. 1 MHz
Kapazität (Ader-GND)typ. 2,5 nF
Meldung Überspannungsschutz defektoptisch, Fernmeldekontakt
Erforderliche Vorsicherung maximal25 A AC (gL/gG)
1 A DC (T)
Stoßstromfestigkeit (Ader-Erde)C1 (1,4 kV / 0,7 kA)
C2 (5 kV / 2,5 kA)
C3 (100 A)
D1 (500 A)

Anschlussdaten

AnschlussartSchraubanschluss (in Verbindung mit Basiselement)
Anschlussart INPLUGTRAB-Stecksystem
Anschlussart OUTPLUGTRAB-Stecksystem
SchraubengewindeM3
Anzugsdrehmoment0,8 Nm
Abisolierlänge8 mm
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max4 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max12

Datasheet - PDF

Titel: Sprache: Größe: Typ:
PHOENIX CONTACT-2839185-PT 2X1VA-120AC-ST English 117 Kbytes PHOENIX CONTACT-2839185-PT 2X1VA-120AC-ST
