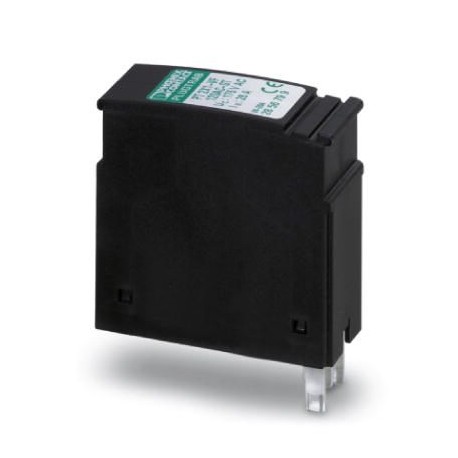

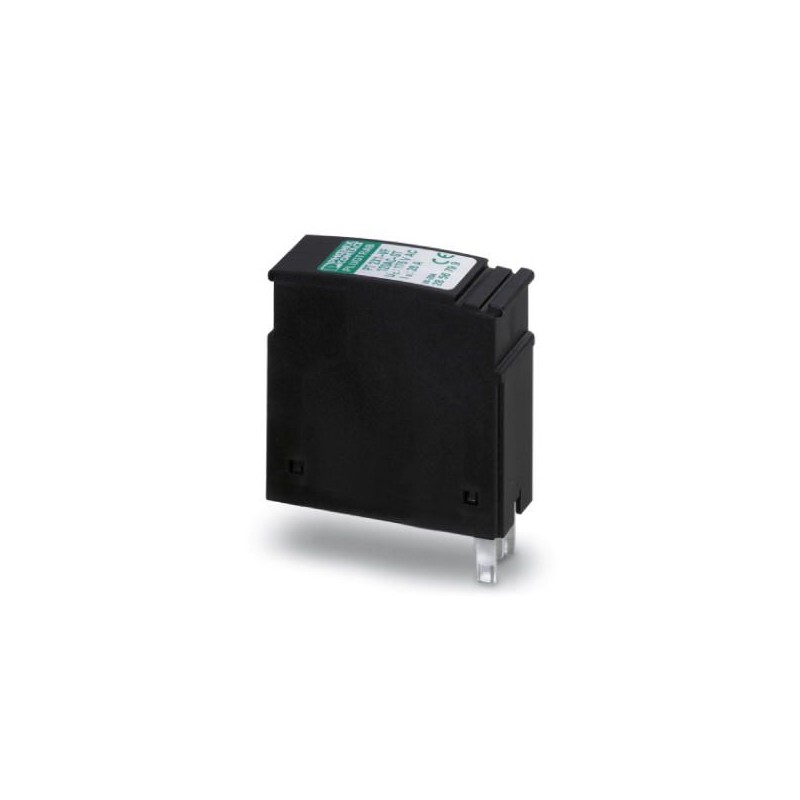

PT 2X1-VF-120AC-ST 2856799 PHOENIX CONTACT Überspannungsschutzstecker
PT 2X1-VF-120AC-ST
2856799
PHOENIX_CONTACT
Überspannungsschutzstecker
Steckerschutz mit Ableitstromschutz für zwei Signale ohne Erdpotential. Reihenschaltung bestehend aus Varistor und einem gasgefüllten Überspannungsableiter zwischen Signal- und Schutzleiter.
Erdung, Blitz- und Überspannungsschutz > Überspannungsableiter für Informations-/MSR-Technik
Trabtech (TT)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2856799 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | K1 - Überspannungsschutz |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 114 (C-4-2017) |
| GTIN | 4017918974558 |
| Gewicht pro Stück (exklusive Verpackung) | 25,600 g |
| Gewicht pro Stück (inklusive Verpackung) | 25,600 g |
| Zolltarifnummer | 85363010 |
| Herkunftsland | DE (Deutschland) |
Maße
| Höhe | 44,8 mm |
|---|---|
| Breite | 17,5 mm |
| Tiefe | 51,7 mm |
| Teilungseinheit | 1 TE |
| Höhe Komplettmodul | 90 mm |
| Breite Komplettmodul | 17,7 mm |
| Tiefe Komplettmodul | 65,5 mm |
Allgemein
| Material Gehäuse | PA 6.6 |
|---|---|
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Farbe | schwarz |
| Normen für Luft- und Kriechstrecken | IEC 60664-1 |
| DIN VDE 0110-1 | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Montageart | auf Basiselement |
| Bauform | Stecker |
| Polzahl | 2 |
| Wirkungsrichtung | Line-Line & Line-Earth Ground |
| Ableiter prüfbar mit CHECKMASTER ab Softwarerevision: | ab SW-Rev. 2.13 |
Schutzschaltung
| IEC-Prüfklasse | C1 |
|---|---|
| C2 | |
| C3 | |
| Nennspannung UN | 120 V AC |
| Höchste Dauerspannung UC | 175 V AC |
| Bemessungsstrom | 6 A (mit PT BE/FM) |
| Betriebswirkstrom ICbei UC | ≤ 2 µA |
| Schutzleiterstrom IPE | ≤ 4 µA |
| Nennableitstoßstrom In(8/20) µs | 3 kA |
| Impulsableitstoßstrom Iimp(10/350) µs | 300 A |
| Gesamtableitstoßstrom Itotal(10/350) µs | 8 kA |
| Ableitstoßstrom Imax(8/20) µs maximal | 8 kA |
| Nennimpulsstrom Ian (10/1000)µs (Ader-Erde) | 40 A |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) statisch | ≤ 800 V |
| Restspannung bei In(Ader-Erde) | ≤ 600 V |
| Restspannung bei Ian (10/1000) µs (Ader-Erde) | ≤ 360 V |
| Energieabsorption | 85 J |
| Schutzpegel Up | ≤ 1 kV (C2 - 2 kA) |
| Schutzpegel Up(Ader-Erde) | ≤ 900 V (C1 - 500 A) |
| ≤ 950 V (C2 - 1 kA) | |
| ≤ 1 kV (C3 - 25 A) | |
| ≤ 1,1 kV (Iimp-300 A) | |
| Ansprechzeit tA | ≤ 100 ns |
| Kapazität | typ. 3 pF |
| Widerstand pro Pfad | 0 Ω |
| Meldung Überspannungsschutz defekt | keine |
| Erforderliche Vorsicherung maximal | 6 A (mit PT BE/FM) |
| Stoßstromfestigkeit (Ader-Erde) | C1 - 1 kV/500 A |
| C2 - 4 kV / 2 kA | |
| C3 - 25 A |
Fernmeldekontakt
| Schaltfunktion | Öffner |
|---|---|
| Betriebsspannung maximal UmaxAC | 120 V AC |
| Betriebsstrom maximal Imax | 3 A |
Klassifikationen
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
| Merkmal | Wert |
|---|---|
| Nennspannung DC (EF008799) | 120 V |
