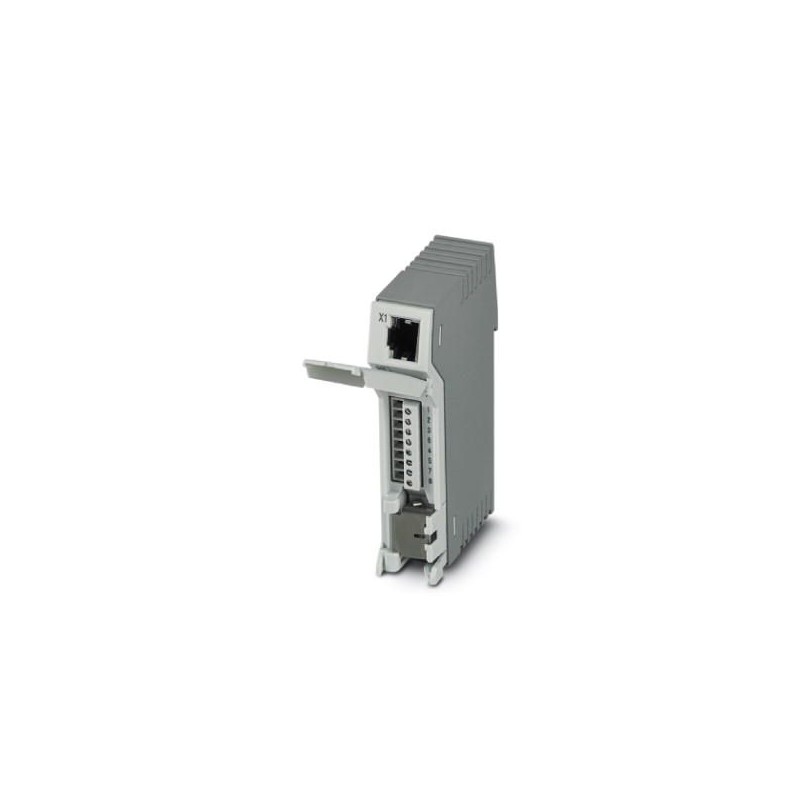

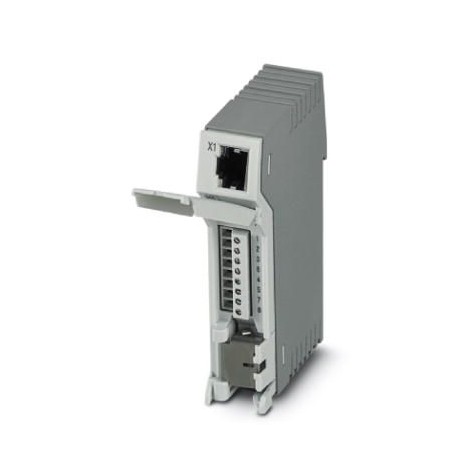

PP-RJ-SC-F 2703021 PHOENIX CONTACT Patch-panels
PP-RJ-SC-F
2703021
PHOENIX_CONTACT
Patch-panels
Patchfeld, RJ45-Buchse auf Schraubklemmen, 10/100/1000 MBit/s, Hutschienenadapter, IP20, Schutzkontakt mit Zugentlastung, Schirmstromregelung, Überspannungsschutz
Installationsmaterial Kommunikationsnetze DNT/FNT > Patchpanel Kupfer
Sicherheit und Kommunikation
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Zwei Millionen sieben hundert drei tausend eins und zwanzig |
|---|---|
| Verpackungseinheit | 1 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626463339 |
| Gewicht pro Stück (exklusive Verpackung) | 124.200 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert sechs und sechzig tausend neun hundert neunzig |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 75 °C |
|---|---|
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 10 % ... 95 % (nicht kondensierend) |
| Höhe | 5000 m (Für Einschränkungen siehe Herstellererklärung) |
| 2000 m (ATEX-Zulassung) | |
| Schutzart | IP20 (Hersteller-Deklaration) |
Allgemeine
| Elektrische isolation | FE // Ethernet |
|---|---|
| Normen/Vorschriften | DIN EN 61643-21 |
| Elektromagnetische Verträglichkeit | Die Einhaltung der EMV-Richtlinie 2014/30/EU |
| Netto-Gewicht | 124.2 g |
| Gehäuse material | Kunststoff |
| Farbe | Grau |
| MTTF | 3268 Jahre (SN 29500 standard, Temperatur 25 °C, Arbeitszyklus 21 % (5 Tage pro Woche, 8 Stunden pro Tag)) |
| 1238 Jahre (SN 29500 standard, Temperatur 40 °C, Arbeitszyklus 34.25 % (5 Tage pro Woche, 12 Stunden pro Tag)) | |
| 468 Jahre (SN 29500 standard, Temperatur 40 °C, Arbeitszyklus 100 % (7 Tage die Woche, 24 Stunden pro Tag)) | |
| Grad der Verschmutzung | Zwei |
| Überspannungskategorie | II |
| Konformität | CE-konform |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X (Bitte befolgen Sie die speziellen Installationshinweise in der Dokumentation!) |
| UL, USA | UL 60079-0 Ed. 6 / UL 60079-15 Ed. 4 |
| UL, USA/Kanada | Klasse I, Zone 2, AEx nA IIC T4 Ex nA IIC T4 Gc X |
| Klasse I, Div. 2, Gruppen A, B, C, D | |
| UL, Kanada | CSA 22.2 No. 60079-0 Ed. 3 / CSA 22.2 No. 60079-15:16 |
Netzteil
| Versorgungsspannungsbereich | 36 V DC ... 52 V DC 10 % (über PoE) |
|---|---|
| 42 V DC ... 57 V DC (Mit UL Zulassung) |
Serielle Schnittstelle
| Schnittstelle 1 | Ethernet-Schnittstelle 10/100/1000Base-T(X) nach IEEE 802.3 u |
|---|---|
| Verbindungs-Methode | Schraube terminal block |
| Übertragungslänge | 100 m (einschließlich patch-Kabel) |
| Leiterquerschnitt Feste min. | 0,14 mm2 |
| Leiterquerschnitt solid max. | 1,5 mm2 |
| Leiterquerschnitt flexibel min. | 0,14 mm2 |
| Leiterquerschnitt flexibel max. | 1,5 mm2 |
| Leiterquerschnitt AWG min. | Acht und zwanzig |
| Leiterquerschnitt AWG max. | Sechzehn |
| Drehmoment | 0.22 ... 0.25 Nm Nm |
| Abisolierlänge | 5 mm |
| Pin-Belegung | 1:1 |
| Serielle übertragungsgeschwindigkeit | 10/100/1000 Mbit / s |
| Maximaler Ausgangsstrom | 725 mA (PoE) |
| Strombelastbarkeit | ≤ 1,5 A (≤ 60 W (PoE+)) |
| Maximale Ausgangsleistung | 60 W |
| Schnittstelle 2 | Ethernet-Schnittstelle 10/100/1000Base-T(X) nach IEEE 802.3 u |
| Verbindungs-Methode | RJ45 CAT5e |
Funktion
| Bezeichnung | Shield current monitoring |
|---|---|
| Switch-on threshold | ≥ 30 mA |
| Lokale Diagnose | Gelbe LED |
| Präzision | ± 5 % |
| Reaktionszeit | 3 s |
| Kontinuierliche Schild aktuellen | ≤ 1,5 A |
| Stromverbrauch | 270 mW (Shield current monitoring) |
| Impedanz | ≤ 1 Ω |
| Spannung | ≤ 10 V |
Normen und Vorschriften
| Elektromagnetische Verträglichkeit | Die Einhaltung der EMV-Richtlinie 2014/30/EU |
|---|---|
| Art der Prüfung | Vibration im acc. mit EN 60068-2-6/IEC 60068-2-6 |
| Test-Ergebnis | 10 Hz ... 57 Hz, amplitude ±3,5 mm), 57 Hz ... 150 Hz, 5g |
| Art der Prüfung | Schock im acc. mit EN 60068-2-27/IEC 60068-2-27 |
| Test-Ergebnis | 25 G für 11 ms, drei Stöße in jede Richtung |
| Normen/Vorschriften | EN 61000-4-2 |
| Kontakt discharge | ± 6 kV (Test-Niveau 3) |
| Indirekte Entladung | ± 6 kV |
| Normen/Vorschriften | EN 61000-4-3 |
| Frequenzbereich | 80 MHz ... 3 GHz (Test-Niveau 3) |
| Normen/Vorschriften | EN 61000-4-4 |
| Kommentare | Kriterium B |
| Normen/Vorschriften | EN 61000-4-5 |
| Signal | ± 1 kV (Data line, unsymmetrisch) |
| Normen/Vorschriften | EN 61000-6-4 |
| EN 61000-4-6 | |
| Frequenzbereich | 0,15 MHz ... 80 MHz |
| Normen/Vorschriften | DIN EN 61643-21 |
| Bemessungsisolationsspannung | 85 V DC |
| IEC-test-Einstufung | C2 |
| Konformität | CE-konform |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X |
| UL, USA | UL 60079-0 Ed. 6 / UL 60079-15 Ed. 4 |
| UL, USA/Kanada | Klasse I, Zone 2, AEx nA IIC T4 Ex nA IIC T4 Gc X |
| Klasse I, Div. 2, Gruppen A, B, C, D | |
| UL, Kanada | CSA 22.2 No. 60079-0 Ed. 3 / CSA 22.2 No. 60079-15:16 |
| Schädliches gas test | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum = 50 |
|---|---|
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
eCl@ss 6.0Neunzehn Millionen eins hundert siebzig tausend eins hunderteCl@ss 7.0Neunzehn Millionen eins hundert siebzig tausend eins hundert zwölfeCl@ss 8.0Neunzehn Millionen eins hundert siebzig tausend eins hundert zwölfeCl@ss 9.0Neunzehn Millionen eins hundert siebzig tausend eins hundert zwölf
| Merkmal | Wert |
|---|---|
| Anzahl der Buchsen/Kupplungen (EF004395) | 1 |
| Geeignet für Anzahl Buchsen/Kupplungen (EF001579) | 1 |
| Steckverbindertyp (EF002935) | sonstige |
| Geschirmt (EF000881) | Ja |
| Kategorie (EF001619) | 5 |
| Anzahl der Höheneinheiten (HE) (EF003561) | 2 |
| Höhe (EF000040) | 101.3 mm |
| Breite (EF000008) | 23.8 mm |
| Tiefe (EF000049) | 86 mm |
