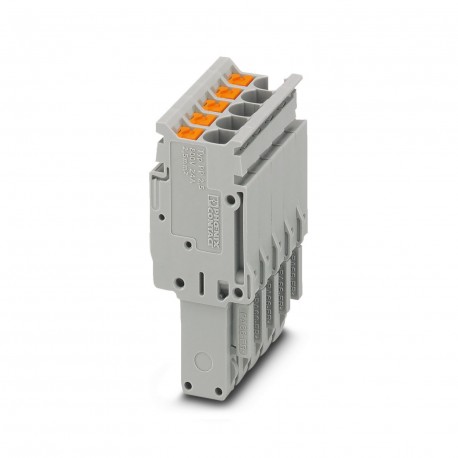

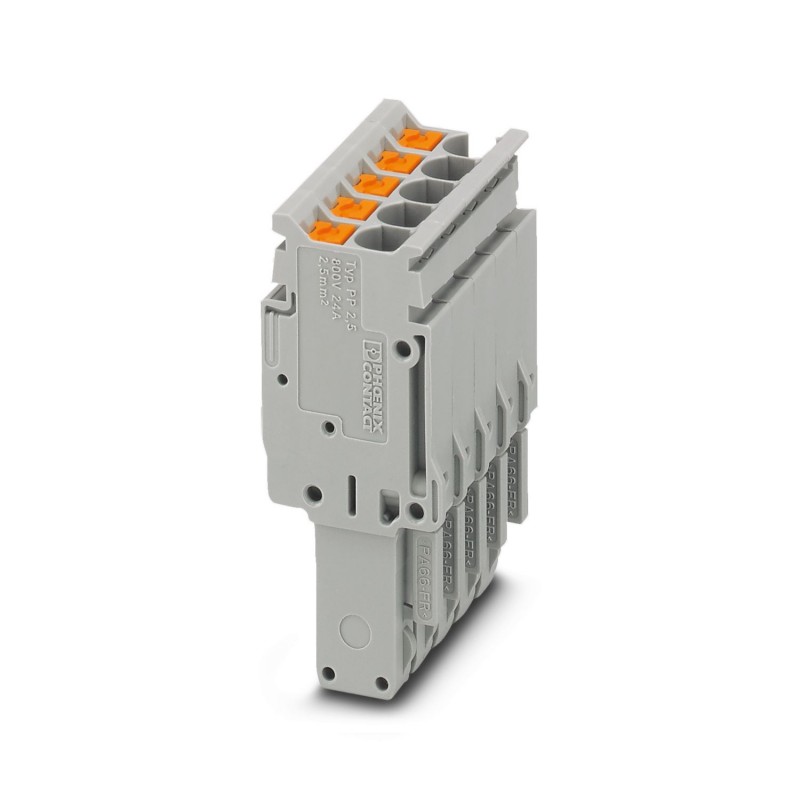

PP 2,5/ 5 3211284 PHOENIX CONTACT Stecker
PP 2,5/ 5
3211284
PHOENIX_CONTACT
50
Stecker
Steckverbinder, Bemessungsspannung: 800 V, Bemessungsstrom: 24 A, Anzahl der Anschlüsse: 5, Anzahl der Pole: 5, Anschlussart: Push-in-Anschluss, 1. Stock, Auslegungsquerschnitt: 2,5 mm², Querschnitt: 0,14 mm² - 4 mm², Farbe: grau
Stecker, Nennspannung: 800 V, Nennstrom: 24 A, Anzahl der Anschlüsse: 5, Polzahl: 5, Anschlussart: Push-in-Anschluss, 1. Etage, Bemessungsquerschnitt: 2,5 mm2, Querschnitt: 0,14 mm2 - 4 mm2, Farbe: grau
Reihenklemmen > Reihenklemmen-Steckadapter
Terminals
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Produkttyp | Klemmenstecker |
| Anwendungsbereich | Maschinenbau |
| Anlagenbau | |
| Polzahl | 5 |
| Rastermaß | 5,2 mm |
| Anzahl der Anschlüsse | 5 |
| Anzahl der Reihen | 1 |
| Potenziale | 5 |
| Datenpflegestand | |
| Artikelrevision | 02 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Bemessungsstoßspannung | 6 kV |
| Maximale Verlustleistung bei Nennbedingung | 0,77 W |
| Anzahl der Anschlüsse pro Etage | 1 |
| Nennquerschnitt | 2,5 mm² |
| 1. Etage | |
| Abisolierlänge | 8 mm ... 10 mm |
| Lehrdorn | A3 |
| Anschluss gemäß Norm | IEC 61984 |
| Leiterquerschnitt starr | 0,14 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 26 ... 12 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel [AWG] | 26 ... 14 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) | 0,14 mm² ... 2,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse | 0,5 mm² |
| Nennstrom | 24 A |
| Belastungsstrom maximal | 24 A (bei 4 mm² Leiterquerschnitt) |
| Nennspannung | 800 V |
| Nennquerschnitt | 2,5 mm² |
| 1. Etage Anschlussquerschnitte direkt steckbar | |
| Leiterquerschnitt starr | 0,34 mm² ... 4 mm² |
| Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) | 0,34 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) | 0,34 mm² ... 2,5 mm² |
| Breite | 26 mm |
| Höhe | 16 mm |
| Tiefe | 41,2 mm |
| Rastermaß | 5,2 mm |
| Farbe | grau (RAL 7042) |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Isolierstoffgruppe | I |
| Isolierstoff | PA |
| Statischer Isolierstoffeinsatz in Kälte | -60 °C |
| Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 130 °C |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) | bestanden |
| Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) | bestanden |
| Rauchgastoxität NFPA 130 (SMP 800C) | bestanden |
| Mechanische Daten | |
| Offene Seitenwand | Nein |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -60 °C (max. Betriebstemperatur siehe Deratingkurve) |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C) |
| Umgebungstemperatur (Montage) | -5 °C ... 70 °C |
| Umgebungstemperatur (Betätigung) | -5 °C ... 70 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 20 % ... 90 % |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 30 % ... 70 % |
| Anschluss gemäß Norm | IEC 61984 |
| Merkmal | Wert |
|---|---|
| Ausführung (EF000010) | Stifteinsatz |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0.14 mm² |
| Gesamtpolzahl ohne Erdungskontakt (EF006240) | 5 |
| Breite (EF000008) | 25.75 mm |
| Anreihbar (EF006169) | Ja |
| Polzahl (EF001391) | 5 |
