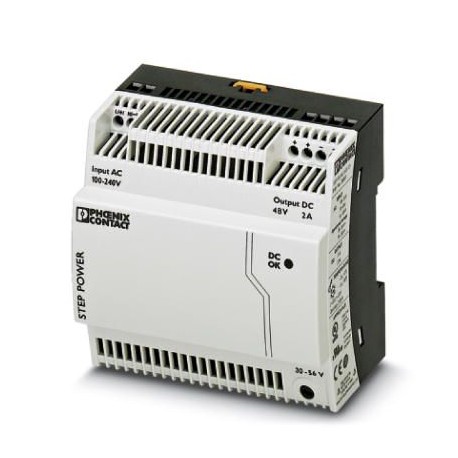

STEP-PS/ 1AC/48DC/2 2868680 PHOENIX CONTACT Stromversorgung Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

STEP-PS/ 1AC/48DC/2 2868680 PHOENIX CONTACT Stromversorgung

STEP-PS/ 1AC/48DC/2

2868680

PHOENIX_CONTACT

Stromversorgung

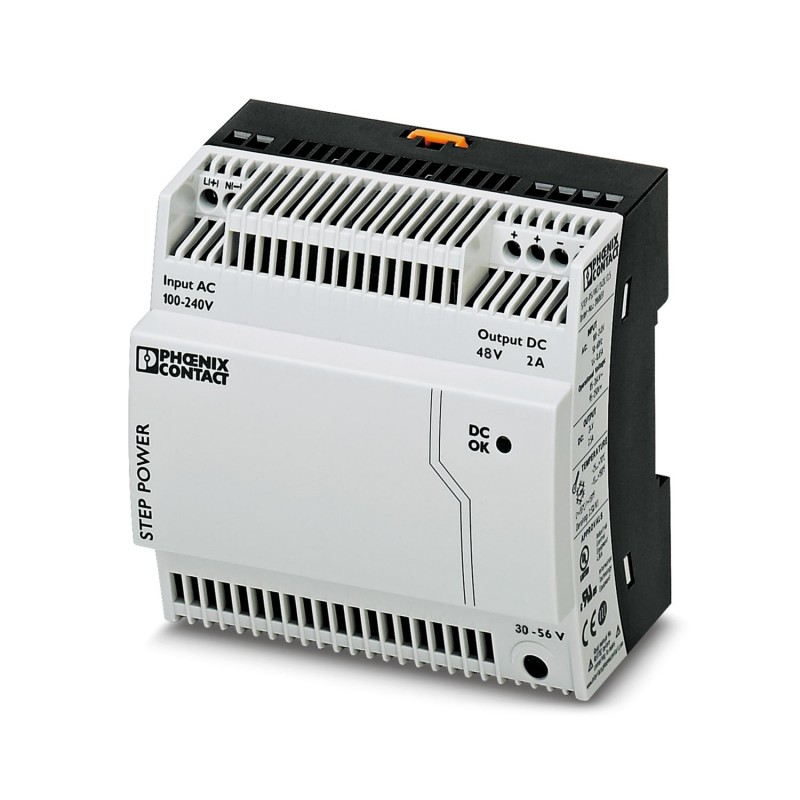

STEP POWER Primäres Netzteil zum Einschalten auf der Schiene, Eingang: einphasig, Ausgang: 48 V DC/2 A

Primär getaktete Stromversorgung, STEP POWER, Schraubanschluss, Tragschienenmontage, Eingang: 1-phasig, Ausgang: 48 V DC / 2 A, einstellbar von 30 V DC ... 56 V DC, PoE-Anwendung bis 96 W

Mehr Infos


Niederspannungsschaltgeräte > Gleichstromversorgung

Netzteile

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $269.69
Stückpreis: $269.69
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Technische Daten
Eingangsdaten
AC-Betrieb
Eingangsnennspannungsbereich100 V AC ... 240 V AC
Eingangsspannungsbereich85 V AC ... 264 V AC
95 V DC ... 250 V DC
Eingangsspannungsbereich AC85 V AC ... 264 V AC
Eingangsspannungsbereich DC95 V DC ... 250 V DC
Spannungsart der VersorgungsspannungAC/DC
Einschaltstromstoß< 15 A (typisch)
Einschaltstromstoßintegral (I2t)< 1,4 A2s
Frequenzbereich AC45 Hz ... 65 Hz
Frequenzbereich DC0 Hz
Netzausfallüberbrückungszeittyp. 20 ms (120 V AC)
typ. 120 ms (230 V AC)
Stromaufnahme1,3 A (120 V AC)
0,8 A (230 V AC)
Nennleistungsaufnahme174,9 VA
SchutzbeschaltungTransientenüberspannungsschutz; Varistor
Leistungsfaktor (cos phi)0,61
Einschaltzeit typisch< 0,5 s
Eingangssicherung4 A (träge, intern)
Auswahl geeigneter Sicherung für den Eingangsschutz6 A ... 16 A (Charakteristik B, C, D, K)
Ausgangsdaten
Wirkungsgrad> 90 % (bei 230 V AC und Nennwerten)
AusgangscharakteristikU/I
Nennausgangsspannung48 V DC
Einstellbereich der Ausgangsspannung (USet)30 V DC ... 56 V DC (> 48 V DC, leistungskonstant begrenzt)
Ausgangsstrom Imax3,5 A
Nennausgangsstrom (IN)2 A (-25 °C ... 55 °C)
2,2 A (-25 °C ... 40 °C dauerhaft)
Derating55 °C ... 70 °C (2,5 %/K)
Rückspeisefestigkeit≤ 60 V DC
Schutz gegen Überspannung am Ausgang (OVP)< 60 V DC
Regelabweichung< 1 % (Laständerung statisch 10 % ... 90 %)
< 2 % (Laständerung dynamisch 10 % ... 90 %)
< 0,1 % (Eingangsspannungsänderung ±10 %)
Restwelligkeit< 30 mVSS(20 MHz)
Ausgangsleistung96 W
Schaltspitzen Nennlast< 30 mVSS(20 MHz)
Verlustleistung Leerlauf maximal< 0,9 W
Verlustleistung Nennlast maximal9,6 W
Anstiegszeit< 0,5 s (UOUT(10 % ... 90 %))
Parallelschaltbarkeitja, zur Redundanz und Leistungserhöhung
Serienschaltbarkeitja
Anschlussdaten
Eingang
AnschlussartSchraubanschluss
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max2,5 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max12
Abisolierlänge6,5 mm
SchraubengewindeM3
Anzugsdrehmoment min0,5 Nm
Anzugsdrehmoment max0,6 Nm
Ausgang
AnschlussartSchraubanschluss
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max2,5 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max12
Abisolierlänge6,5 mm
SchraubengewindeM3
Anzugsdrehmoment min0,5 Nm
Anzugsdrehmoment max0,6 Nm
Signalisierung
SignalisierungsartenLED
BetriebsspannungsanzeigeLED grün
Signalausgang: LED-Statusanzeige
StatusanzeigeLED "DC OK" grün
Hinweis zur StatusanzeigeUOUT> 16,7 V: LED leuchtet
Elektrische Eigenschaften
Anzahl Phasen1,00
Isolationsspannung Eingang/Ausgang4 kV AC (Typprüfung)
3,75 kV AC (Stückprüfung)
Isolationsspannung Ausgang/PE500 V DC (Stückprüfung)
Isolationsspannung Eingang/Ausgang3,75 kV AC (Stückprüfung)
4 kV AC (Typprüfung)
Isolationsspannung Eingang/PE3,5 kV AC (Typprüfung)
2 kV AC (Stückprüfung)
Artikeleigenschaften
ProdukttypStromversorgung
ProduktfamilieSTEP POWER
MTBF (IEC 61709, SN 29500)> 1048000 h (40 °C)
Datenpflegestand
Artikelrevision04
Isolationseigenschaften
SchutzklasseII (im geschlossenen Schaltschrank)
ÜberspannungskategorieIII
Verschmutzungsgrad2
Maße
Breite90 mm
Höhe90 mm
Tiefe Gerätetiefe (Tragschienenmontage)55 mm (Gerätetiefe (Tragschienenmontage))
Teilungseinheit5 TE
Einbaumaß
Einbauabstand rechts/links0 mm / 0 mm
Einbauabstand oben/unten30 mm / 30 mm
Montage
MontageartTragschienenmontage
Montagehinweisanreihbar: horizontal 0 mm, vertikal 30 mm
Einbaulagewaagerechte Tragschiene NS 35, EN 60715
Schutzlackiertnein
Materialangaben
GehäusematerialKunststoff
Material GehäusePolycarbonat
Material FußriegelPOM (Polyoxymethylene)
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
SchutzartIP20
Umgebungstemperatur (Betrieb)-25 °C ... 70 °C (> 55 °C Derating: 2,5%/K)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C
Klimaklasse3K3 (nach EN 60721)
Max. zul. Luftfeuchtigkeit (Betrieb)≤ 95 % (bei 25 °C, keine Betauung)
Schock18 ms, 30g, je Raumrichtung (nach IEC 60068-2-27)
Vibration (Betrieb)< 15 Hz, Amplitude ±2,5 mm (nach IEC 60068-2-6)
15 Hz ... 150 Hz, 2,3g, 90 min.
Temp CodeT3C (70 °C)
Normen und Bestimmungen
BahnanwendungenEN 50121-4
Norm - Ausrüstung von Starkstromanlagen mit elektronischen BetriebsmittelnEN 50178/VDE 0160 (PELV)
Norm - Begrenzung Netz-OberschwingungsströmeEN 61000-3-2
Norm - Elektrische SicherheitIEC 62368-1 (SELV)
Norm - Schutz gegen gefährliche Körperströme, Grundanforderungen für sichere Trennung in elektrischen BetriebsmittelnEN 50178
Norm - SchutzkleinspannungIEC 62368-1 (SELV) und EN 60204-1 (PELV)
Norm - Sichere TrennungDIN VDE 0100-410
Norm - Sicherheit von TransformatorenEN 61558-2-16
Zulassungen
CSACSA-C22.2 No. 107.1-01
Schiffbau-ZulassungDNV GL (EMC B) ABS, NK
UL-ZulassungenUL/C-UL Listed UL 508
UL/C-UL Recognized UL 60950-1
UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T3C (Hazardous Location)
Konformität/Zulassungen
SIL gemäß IEC 615080
EMV-Daten
Elektromagnetische VerträglichkeitKonformität zur EMV-Richtlinie 2014/30/EU
Niederspannungs-RichtlinieKonformität zur NSR-Richtlinie 2014/35/EU
EMV-Anforderungen StöraussendungEN 61000-6-3
EN 61000-6-4
EMV-Anforderungen StörfestigkeitEN 61000-6-1
EN 61000-6-2
Entladung statischer Elektrizität
Normen/BestimmungenEN 61000-4-2
Entladung statischer Elektrizität
Kontaktentladung6 kV (Prüfschärfegrad 3)
Luftentladung8 kV (Prüfschärfegrad 3)
BemerkungKriterium B
Elektromagnetisches HF-Feld
Normen/BestimmungenEN 61000-4-3
Elektromagnetisches HF-Feld
Frequenzbereich80 MHz ... 1 GHz
Prüffeldstärke10 V/m
Frequenzbereich1 GHz ... 2 GHz
Prüffeldstärke10 V/m
Frequenzbereich2 GHz ... 3 GHz
Prüffeldstärke10 V/m
BemerkungKriterium A
Schnelle Transienten (Burst)
Normen/BestimmungenEN 61000-4-4
Schnelle Transienten (Burst)
Eingang4 kV (Prüfschärfegrad 4 - unsymmetrisch)
Ausgang2 kV (Prüfschärfegrad 3 - unsymmetrisch)
BemerkungKriterium A
Stoßspannungsbelastung (Surge)
Normen/BestimmungenEN 61000-4-5
Stoßspannungsbelastung (Surge)
Eingang1 kV (Prüfschärfegrad 2 - symmetrisch)
2 kV (Prüfschärfegrad 3 - unsymmetrisch)
Ausgang0,5 kV (Prüfschärfegrad 1 - symmetrisch)
0,5 kV (Prüfschärfegrad 1 - unsymmetrisch)
BemerkungKriterium B
Leitungsgeführte Beeinflussung
Normen/BestimmungenEN 61000-4-6
Leitungsgeführte Beeinflussung
Frequenzbereich10 kHz ... 15 kHz
10 kHz ... 15 kHz
BemerkungKriterium A
Kriterium A
Spannung3 V (Prüfschärfegrad 2)
3 V (Prüfschärfegrad 2)
Leitungsgeführte Beeinflussung
Frequenzbereich10 kHz ... 15 kHz
10 kHz ... 15 kHz
BemerkungKriterium A
Kriterium A
Spannung3 V (Prüfschärfegrad 2)
3 V (Prüfschärfegrad 2)
Spannungseinbrüche
Normen/BestimmungenEN 61000-4-11
Störaussendung
Normen/BestimmungenEN 61000-6-3
Funkstörspannung nach EN 55011EN 55011 (EN 55022) Klasse B Einsatzgebiet Industrie und Wohnbereich / EMC 1
Funkstörstrahlung nach EN 55011EN 55011 (EN 55022) Klasse B Einsatzgebiet Industrie und Wohnbereich / EMC 1

ETIM for 2868680 Niederspannungsschaltgeräte (EC002540)
Merkmal Wert
Spannungsart der Versorgungsspannung (EF002991) AC/DC
1. Ausgangsspannung (EF006792) 30 V
Max. Ausgangsstrom 1 (EF008284) 2 A
Ausgangsspannung einstellbar (EF007002) Ja
Nennwert Ausgangsspannung 1 (EF009393) 48 V
Nennwert Ausgangsstrom 1 (EF009396) 2 A
Kurzschlussfest (EF007332) Ja
Bemessungsversorgungsspannung AC 50 Hz (EF007076) 85 V
Bemessungsversorgungsspannung AC 60 Hz (EF007077) 100 V
Bemessungsversorgungsspannung DC (EF007078) 95 V
Ausgangsspannung geregelt (EF003092) Ja
Leistungsaufnahme (EF000346) 174.9 VA
Leistungsabgabe (EF003034) 96 W
Stabilisiert (EF005302) Ja
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Tragschienenmontage möglich (EF003972) Ja
Wandmontage möglich (EF003973) Ja
Geeignet für Reiheneinbau (EF001126) Ja
Breite in Teilungseinheiten (EF002950) 5
Einbauhöhe (EF000332) 90 mm
Direktmontage möglich (EF005689) Ja
Breite (EF000008) 90 mm
Höhe (EF000040) 90 mm
Tiefe (EF000049) 61 mm
Geeignet für Sicherheitsfunktionen (EF001597) Ja
SIL nach IEC 61508 (EF009889) ohne
Performance Level nach EN ISO 13849-1 (EF007399) ohne
Schutzart (IP) (EF005474) IP20
Schutzart (NEMA) (EF011959) sonstige
