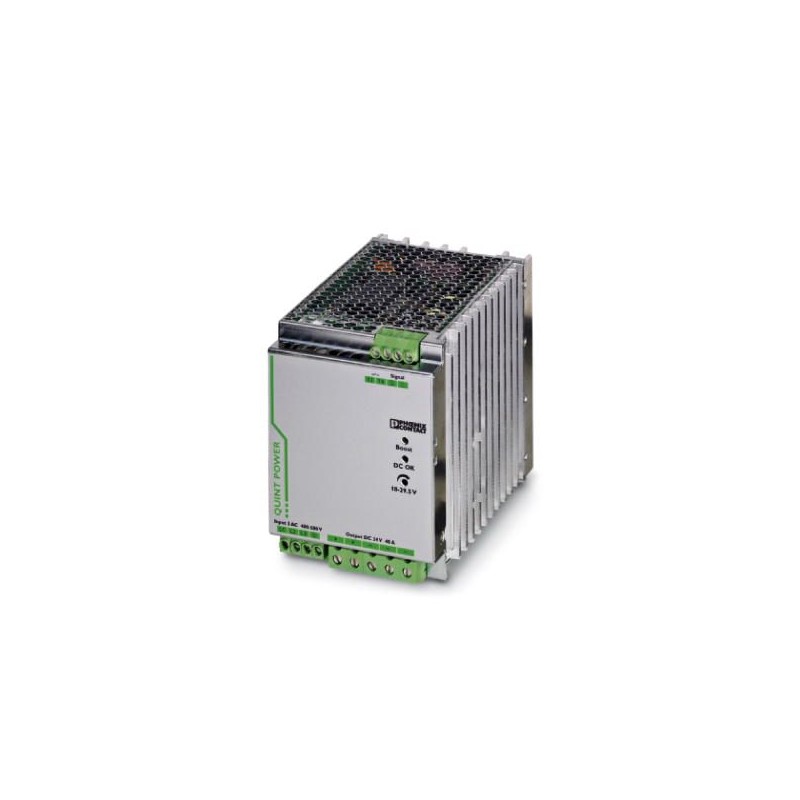

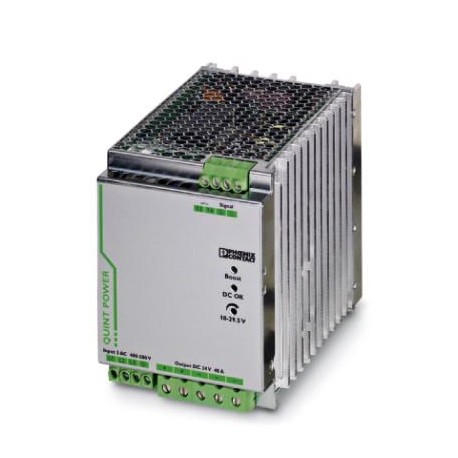

QUINT-PS/3AC/24DC/40
2866802
PHOENIX_CONTACT
1
Stromversorgung
Netzteile
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Bestellschlüssel | 2866802 |
---|---|
Verpackungseinheit | 1 STK |
Verkaufsschlüssel | H1 - Stromversorgungen |
Katalogseite | Seite 211 (C-4-2017) |
GTIN | 4046356152877 |
Gewicht pro Stück (exklusive Verpackung) | 2.954,000 g |
Gewicht pro Stück (inklusive Verpackung) | 2.955,000 g |
Zolltarifnummer | 85044030 |
Herkunftsland | TH (Thailand) |
Breite | 96 mm |
---|---|
Höhe | 130 mm |
Tiefe | 176 mm |
Breite bei alternativer Montage | 176 mm |
Höhe bei alternativer Montage | 130 mm |
Tiefe bei alternativer Montage | 99 mm |
Schutzart | IP20 |
---|---|
Umgebungstemperatur (Betrieb) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
Umgebungstemperatur (Startup type tested) | -40 °C |
Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
Max. zul. Luftfeuchtigkeit (Betrieb) | ≤ 95 % (bei 25 °C, keine Betauung) |
Klimaklasse | 3K3 (nach EN 60721) |
Verschmutzungsgrad | 2 |
Aufstellhöhe | 4000 m |
Eingangsnennspannungsbereich | 3x 400 V AC ... 500 V AC |
---|---|
Eingangsspannungsbereich | 3x 320 V AC ... 575 V AC |
2x 360 V AC ... 575 V AC | |
450 V DC ... 800 V DC | |
Frequenzbereich AC | 45 Hz ... 65 Hz |
Frequenzbereich DC | 0 Hz |
Ableitstrom gegen PE | < 3,5 mA |
Stromaufnahme | 3x 2,1 A (400 V AC) |
3x 1,7 A (500 V AC) | |
1,7 A (600 V DC) | |
Nennleistungsaufnahme | 1342 VA |
Einschaltstromstoß | < 15 A |
Netzausfallüberbrückung | > 25 ms (400 V AC) |
> 35 ms (500 V AC) | |
Auswahl geeigneter Sicherungen | 6 A ... 16 A (AC: Charakteristik B, C, D, K) |
Schutzbenennung | Transientenüberspannungsschutz |
Schutzschaltung/-Bauteil | Varistor, Gasableiter |
Nennausgangsspannung | 24 V DC ±1 % |
---|---|
Einstellbereich der Ausgangsspannung (USet) | 18 V DC ... 29,5 V DC (> 24 V DC, leistungskonstant begrenzt) |
Nennausgangsstrom (IN) | 40 A (-25 °C ... 60 °C, UOUT= 24 V DC) |
POWER BOOST (IBoost) | 45 A (-25 °C ... 40 °C dauerhaft, UOUT= 24 V DC) |
Selective Fuse Breaking (ISFB) | 215 A (12 ms) |
Derating | 60 °C ... 70 °C (2,5 % / K) |
Parallelschaltbarkeit | ja, zur Redundanz und Leistungserhöhung |
Serienschaltbarkeit | ja |
Rückspeisefestigkeit | max. 35 V DC |
Schutz gegen Überspannung am Ausgang | < 35 V DC |
Regelabweichung | < 1 % (Laständerung statisch 10 % ... 90 %) |
< 3 % (Laständerung dynamisch 10 % ... 90 %) | |
< 0,1 % (Eingangsspannungsänderung ±10 %) | |
Restwelligkeit | < 40 mVSS(bei Nennwerten) |
Ausgangsleistung | 960 W |
Einschaltzeit typisch | < 0,5 s |
Schaltspitzen Nennlast | < 5 mVSS(bei Nennwerten, 20 MHz) |
Verlustleistung Leerlauf maximal | 18 W |
Verlustleistung Nennlast maximal | 63 W |
Nettogewicht | 2,5 kg |
---|---|
Betriebsspannungsanzeige | LED grün |
Wirkungsgrad | > 94 % (bei 400 V AC und Nennwerten) |
Isolationsspannung Eingang/Ausgang | 4 kV AC (Typprüfung) |
2 kV AC (Stückprüfung) | |
Isolationsspannung Eingang/PE | 3,5 kV AC (Typprüfung) |
2 kV AC (Stückprüfung) | |
Isolationsspannung Ausgang/PE | 500 V DC (Stückprüfung) |
Schutzklasse | I |
Schutzart | IP20 |
MTBF (IEC 61709, SN 29500) | > 880000 h (25 °C) |
> 500000 h (40 °C) | |
> 216000 s (60 °C) | |
Einbaulage | waagerechte Tragschiene NS 35, EN 60715 |
Montagehinweis | anreihbar: PN≥50 %, horizontal 5 mm, neben aktiven Bauteilen 15 mm, vertikal 50 mm anreihbar: PN<50 %, horizontal 0 mm, vertikal oben 40 mm, vertikal unten 20 mm |
Anschlussart | Schraubanschluss |
---|---|
Leiterquerschnitt starr min | 0,2 mm² |
Leiterquerschnitt starr max | 6 mm² |
Leiterquerschnitt flexibel min. | 0,2 mm² |
Leiterquerschnitt flexibel max. | 4 mm² |
Leiterquerschnitt AWG min | 18 |
Leiterquerschnitt AWG max | 10 |
Abisolierlänge | 7 mm |
Schraubengewinde | M3 |
Anschlussart | Schraubanschluss |
---|---|
Leiterquerschnitt starr min | 0,5 mm² |
Leiterquerschnitt starr max | 16 mm² |
Leiterquerschnitt flexibel min. | 0,5 mm² |
Leiterquerschnitt flexibel max. | 16 mm² |
Leiterquerschnitt AWG min | 8 |
Leiterquerschnitt AWG max | 6 |
Abisolierlänge | 10 mm |
Schraubengewinde | M4 |
Leiterquerschnitt starr min | 0,2 mm² |
---|---|
Leiterquerschnitt starr max | 6 mm² |
Leiterquerschnitt flexibel min. | 0,2 mm² |
Leiterquerschnitt flexibel max. | 4 mm² |
Leiterquerschnitt AWG min | 18 |
Leiterquerschnitt AWG max | 10 |
Schraubengewinde | M3 |
Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2014/30/EU |
---|---|
Störfestigkeit | EN 61000-6-2:2005 |
Anschluss gemäß Norm | CSA |
Normen/Bestimmungen | EN 61000-4-2 |
Kontaktentladung | 4 kV (Prüfschärfegrad 2) |
Normen/Bestimmungen | EN 61000-4-3 |
Frequenzbereich | 80 MHz ... 1 GHz |
Prüffeldstärke | 10 V/m (Prüfschärfegrad 3) |
Frequenzbereich | 1,4 GHz ... 2 GHz |
Prüffeldstärke | 3 V/m (Prüfschärfegrad 2) |
Normen/Bestimmungen | EN 61000-4-4 |
Bemerkung | Kriterium B |
Normen/Bestimmungen | EN 61000-6-3 |
EN 61000-4-6 | |
Frequenzbereich | 0,15 MHz ... 80 MHz |
Spannung | 10 V (Prüfschärfegrad 3) |
Niederspannungs-Richtlinie | Konformität zur NSR-Richtlinie 2006/95/EG |
Norm - Elektrische Sicherheit | IEC 60950-1/VDE 0805 (SELV) |
Norm - Ausrüstung von Starkstromanlagen mit elektronischen Betriebsmitteln | EN 50178/VDE 0160 (PELV) / Überspannungskategorie III |
Norm - Schutzkleinspannung | IEC 60950-1 (SELV) und EN 60204-1 (PELV) |
Norm - Sichere Trennung | DIN VDE 0100-410 |
DIN VDE 0106-101 | |
Norm - Begrenzung Netz-Oberschwingungsströme | EN 61000-3-2 |
Norm - Gerätesicherheit | GS (Geprüfte Sicherheit) |
Schiffbau-Zulassung | DNV GL (EMC A), ABS, LR, RINA, NK, BV |
UL-Zulassungen | UL Listed UL 508 |
UL/C-UL Recognized UL 60950-1 (3-wire + PE, star net) | |
UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location) | |
Schock | 18 ms, 30g, je Raumrichtung (nach IEC 60068-2-27) |
Vibration (Betrieb) | 5 Hz ... 100Hz Resonanzsuche 2,3g, 90 min., Resonanzfrequenz 2,3g, 90 min. (nach DNV GL Klasse C) |
Einrichtungen der Informationstechnik - Sicherheit (CB Scheme) | CB-Scheme |
Bahn-Anwendungen | EN 50121-4 |
Überspannungskategorie (EN 62477-1) | III |
China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 25 Jahre; |
---|---|
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
