Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

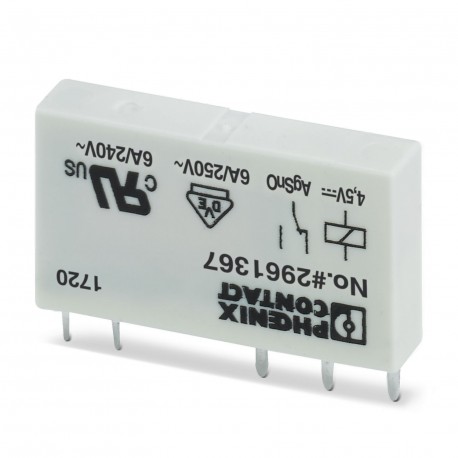

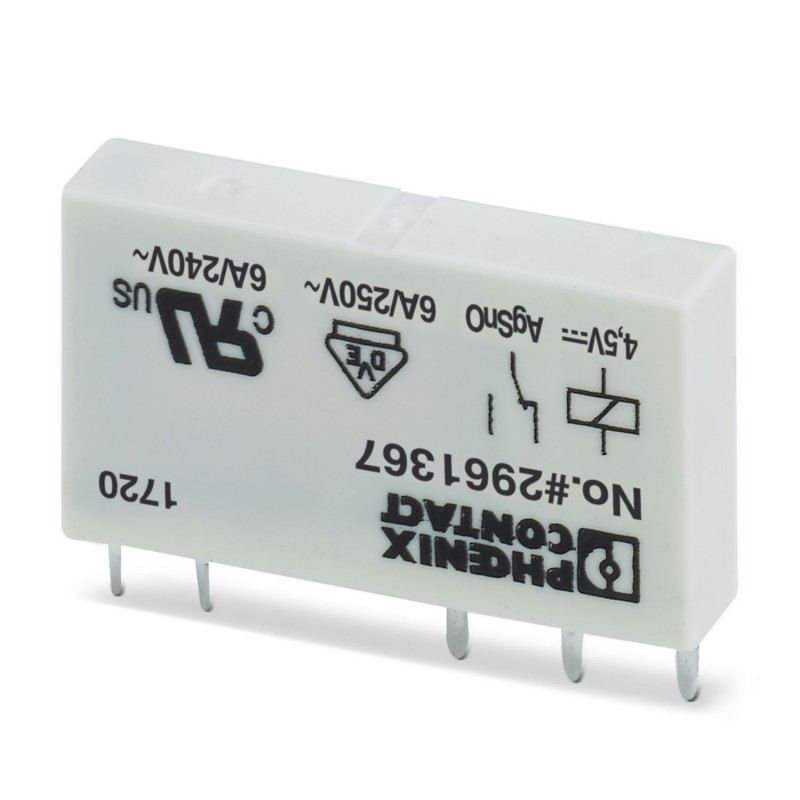

REL-MR- 4,5DC/21 2961367 PHOENIX CONTACT Einzelrelais
Artikel-Nr.: REL-MR-4,5DC/21
Code: 2961367
Hersteller: PHOENIX_CONTACT
Beschreibung:
Einzelrelais
Steckbares Miniatur-Leistungsrelais, mit Leistungskontakt, 1 Schaltkontakt, Eingangsspannung 4,5 V DC
Stecker-Miniatur-Stromrelais mit Stromkontakt, 1 Umschaltkontakt, Eingangsspannung 4,5 V DC
Kategorien:
- Relais > Schaltrelais
- PHOENIX_CONTACT > industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
- Mehr Infos
- ETIM
- Bewertungen
ZULETZT ANGESEHEN
MEHR INFOS
Kaufmännische Daten
| Bestellschlüssel | 2961367 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | G1 - Relais |
| Mindestbestellmenge | 10 STK |
| Katalogseite | Seite 392 (C-5-2017) |
| GTIN | 4017918730840 |
| Gewicht pro Stück (exklusive Verpackung) | 6,370 g |
| Gewicht pro Stück (inklusive Verpackung) | 6,580 g |
| Zolltarifnummer | 85364900 |
| Herkunftsland | CZ (Tschechien) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
Erregerseite
| Eingangsnennspannung UN | 4,5 V DC |
|---|---|
| Eingangsspannungsbereich bezogen auf UN | siehe Diagramm |
| Typischer Eingangsstrom bei UN | 38 mA |
| Ansprechzeit typisch | 5 ms |
| Rückfallzeit typisch | 2,5 ms |
| Spulenwiderstand | 119 Ω ±10 % (bei 20 °C) |
| Verlustleistung bei Nennbedingung | 0,17 W |
Kontaktseite
| Kontaktausführung | 1 Wechsler |
|---|---|
| Art des Schaltkontaktes | Einfachkontakt |
| Kontaktmaterial | AgSnO |
| Schaltspannung maximal | 250 V AC/DC |
| Schaltspannung minimal | 5 V (bei 100 mA) |
| Schaltstrom minimal | 10 mA (bei 12 V) |
| Einschaltstrom maximal | 10 A (4 s) |
| Grenzdauerstrom | 6 A |
| Abschaltleistung (ohmsche Last) maximal | 140 W (bei 24 V DC) |
| 20 W (bei 48 V DC) | |
| 18 W (bei 60 V DC) | |
| 23 W (bei 110 V DC) | |
| 40 W (bei 220 V DC) | |
| 1500 VA (bei 250 V AC) | |
| Schaltvermögen | 2 A (bei 24 V, DC13) |
| 0,2 A (bei 110 V, DC13) | |
| 0,1 A (bei 220 V, DC13) | |
| 3 A (bei 24 V, AC15) | |
| 3 A (bei 120 V, AC15) | |
| 3 A (bei 230 V, AC15) | |
| Motorlast nach UL 508 | 1/4 HP, 240 ... 277 V AC (Schließer) |
| 1/6 HP, 240 ... 277 V AC (Öffner) |
Allgemein
| Prüfspannung Relaiswicklung/Relaiskontakt | 4 kV AC (50 Hz, 1 min.) |
|---|---|
| Betriebsart | 100 % ED |
| Schutzart | RT III (Waschdicht) |
| Lebensdauer mechanisch | 2x 107Schaltspiele |
| Einbaulage | beliebig |
| Montagehinweis | anreihbar ohne Abstand |
| Nettogewicht (SAP) | 6,37 g |
Normen und Bestimmungen
| Anschluss gemäß Norm | CUL |
|---|---|
| Normen/Bestimmungen | IEC 60664 |
| EN 50178 | |
| EN 61810-1 | |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
ETIM for 2961367 Relais (EC001437)
Merkmalsname
Merkmalswert
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
Merkmalswertsonstige
MerkmalsnameKomplettgerät mit Sockel (EF003359)
MerkmalswertNein
MerkmalsnameMit abnehmbaren Klemmen (EF003340)
MerkmalswertNein
MerkmalsnameMit LED-Anzeige (EF005950)
MerkmalswertNein
MerkmalsnameBemessungssteuerspeisespannung DC (EF003980)
Merkmalswert2.7 V
MerkmalsnameSpannungsart zur Betätigung (EF008242)
MerkmalswertDC
MerkmalsnameAntrieb, Polung (EF003355)
Merkmalswertungepolt
MerkmalsnameSchaltverhalten des Antriebs (EF003356)
Merkmalswertmonostabil
MerkmalsnameAnzahl der Kontakte als Öffner (EF008255)
Merkmalswert0
MerkmalsnameAnzahl der Kontakte als Schließer (EF008256)
Merkmalswert0
MerkmalsnameAnzahl der Kontakte als Wechsler (EF008257)
Merkmalswert1
MerkmalsnameArt des Schaltkontaktes (EF003358)
MerkmalswertEinfachkontakt
MerkmalsnameMit zwangsgeführten Kontakten (EF003357)
MerkmalswertNein
MerkmalsnameWerkstoff des Kontakteinsatzes (EF008521)
Merkmalswertsonstige
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
Merkmalswertunbehandelt
MerkmalsnameNennstrom (EF000001)
Merkmalswert0.038 A
MerkmalsnameSchutzart (IP) (EF005474)
Merkmalswertsonstige
MerkmalsnameBreite (EF000008)
Merkmalswert5 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert28 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert15 mm
