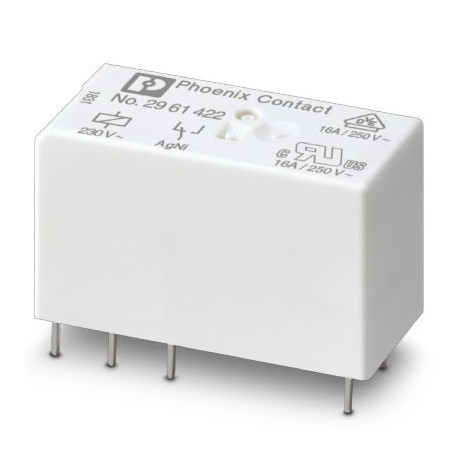

REL-MR-230AC/21HC 2961422 PHOENIX CONTACT Einzelrelais
REL-MR-230AC/21HC
2961422
PHOENIX_CONTACT
10
Einzelrelais
Steckbares Miniatur-Leistungsrelais, mit hohem Konstantstrom-Leistungskontakt, 1 Schaltkontakt, Eingangsspannung 230 V AC
Relais > Schaltrelais
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2961422 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | G1 - Relais |
| Mindestbestellmenge | 10 STK |
| Katalogseite | Seite 304 (C-5-2017) |
| GTIN | 4017918937836 |
| Gewicht pro Stück (exklusive Verpackung) | 15,890 g |
| Gewicht pro Stück (inklusive Verpackung) | 16,300 g |
| Zolltarifnummer | 85364900 |
| Herkunftsland | AT (Österreich) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
Erregerseite
| Eingangsnennspannung UN | 230 V AC |
|---|---|
| Netzfrequenz | 50/60 Hz |
| Typischer Eingangsstrom bei UN | 3 mA (50 Hz) |
| 2,5 mA (60 Hz) | |
| Ansprechzeit typisch | 3 ms ... 12 ms (phasenlagenabhängig) |
| Rückfallzeitbereich typisch | 2 ms ... 9 ms (phasenlagenabhängig) |
| Spulenwiderstand | 32500 Ω ±15 % (bei 20 °C) |
| Verlustleistung bei Nennbedingung | 0,4 W |
Kontaktseite
| Kontaktausführung | 1 Wechsler |
|---|---|
| Art des Schaltkontaktes | Einfachkontakt |
| Kontaktmaterial | AgNi |
| Schaltspannung maximal | 250 V AC/DC |
| Schaltspannung minimal | 12 V (bei 10 mA) |
| Schaltstrom minimal | 10 mA (bei 12 V) |
| Einschaltstrom maximal | 25 A (20 ms) |
| Grenzdauerstrom | 16 A |
| Abschaltleistung (ohmsche Last) maximal | 384 W (bei 24 V DC) |
| 58 W (bei 48 V DC) | |
| 48 W (bei 60 V DC) | |
| 50 W (bei 110 V DC) | |
| 80 W (bei 220 V DC) | |
| 4000 VA (bei 250 V AC) | |
| Schaltvermögen | 2 A (bei 24 V, DC13) |
| 0,2 A (bei 110 V, DC13) | |
| 0,2 A (bei 250 V, DC13) | |
| 6 A (bei 24 V, AC15) | |
| 6 A (bei 120 V, AC15) | |
| 6 A (bei 250 V, AC15) | |
| Motorlast nach UL 508 | 1/2 HP, 120 V AC (Schließer) |
| 1 HP, 240 V AC (Schließer) | |
| 1/3 HP, 120 V AC (Öffner) | |
| 3/4 HP, 240 V AC (Öffner) | |
| 1/4 HP, 200 ... 250 V AC |
Allgemein
| Prüfspannung Relaiswicklung/Relaiskontakt | 5 kV AC (50 Hz, 1 min.) |
|---|---|
| Betriebsart | 100 % ED |
| Schutzart | RT II (Flussmitteldicht) |
| Lebensdauer mechanisch | 1x 107Schaltspiele |
| Lebensdauer elektrisch | siehe Diagramm |
| Einbaulage | beliebig |
| Montagehinweis | anreihbar ohne Abstand (>70 °C ≥ 2,5 mm) |
| Nettogewicht (SAP) | 15,89 g |
Normen und Bestimmungen
| Anschluss gemäß Norm | CUL |
|---|---|
| Normen/Bestimmungen | IEC 60664 |
| EN 50178 | |
| EN 61810-1 | |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Merkmal | Wert |
|---|---|
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Komplettgerät mit Sockel (EF003359) | Nein |
| Mit abnehmbaren Klemmen (EF003340) | Nein |
| Mit LED-Anzeige (EF005950) | Nein |
| Bemessungssteuerspeisespannung AC 50 Hz (EF003978) | 179.4 V |
| Bemessungssteuerspeisespannung AC 60 Hz (EF003979) | 179.4 V |
| Spannungsart zur Betätigung (EF008242) | AC |
| Antrieb, Polung (EF003355) | ungepolt |
| Schaltverhalten des Antriebs (EF003356) | monostabil |
| Anzahl der Kontakte als Öffner (EF008255) | 0 |
| Anzahl der Kontakte als Schließer (EF008256) | 0 |
| Anzahl der Kontakte als Wechsler (EF008257) | 1 |
| Art des Schaltkontaktes (EF003358) | Einfachkontakt |
| Mit zwangsgeführten Kontakten (EF003357) | Nein |
| Werkstoff des Kontakteinsatzes (EF008521) | sonstige |
| Werkstoff der Kontaktbeschichtung (EF004020) | unbehandelt |
| Nennstrom (EF000001) | 0.003 A |
| Schutzart (IP) (EF005474) | sonstige |
| Breite (EF000008) | 12.7 mm |
| Höhe (EF000040) | 29 mm |
| Tiefe (EF000049) | 15.7 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2961422-REL-MR-230AC/21HC | 153 Kbytes |
|
