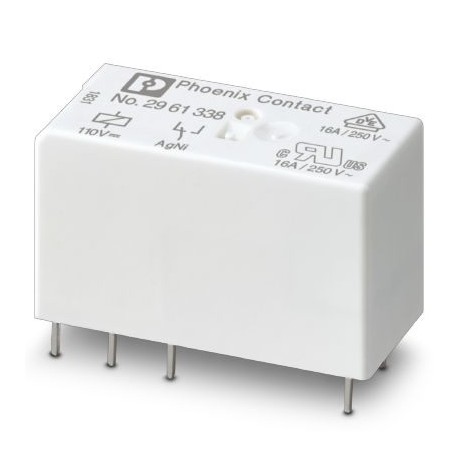

REL-MR-110DC/21HC 2961338 PHOENIX CONTACT Einzelrelais
Artikel-Nr.: REL-MR-110DC/21HC
Code: 2961338
Hersteller: PHOENIX_CONTACT
Beschreibung:
Einzelrelais
Steckbares Miniatur-Leistungsrelais, mit Leistungskontakt für hohe Konstantströme, 1 Schaltkontakt, Eingangsspannung 110 V DC
Steckbares Miniaturleistungsrelais, mit Leistungskontakt für hohe Dauerströme, 1 Wechsler, Eingangsspannung 110 V DC
Kategorien:
- Relais > Schaltrelais
- PHOENIX_CONTACT > industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
- Mehr Infos
- ETIM
- Bewertungen
ZULETZT ANGESEHEN
MEHR INFOS
Technische Daten
Artikeleigenschaften
| Produkttyp | Einzelrelais |
| Betriebsart | 100 % ED |
| Lebensdauer mechanisch | 3x 107Schaltspiele |
| Datenpflegestand | |
| Datum letzte Datenpflege | 02.05.2024 |
| Artikelrevision | 02 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
Elektrische Eigenschaften
| Lebensdauer elektrisch | siehe Diagramm |
| Maximale Verlustleistung bei Nennbedingung | 0,45 W |
| Prüfspannung (Wicklung/Kontakt) | 5 kV AC (50 Hz, 1 min., Wicklung/Kontakt) |
Eingangsdaten
| Erregerseite | |
| Eingangsnennspannung UN | 110 V DC |
| Eingangsspannungsbereich | 71,5 V DC ... 264 V DC |
| Schaltverhalten des Antriebs | monostabil |
| Antrieb (Polung) | ungepolt |
| Typischer Eingangsstrom bei UN | 4,1 mA |
| Ansprechzeit typisch | 7 ms |
| Rückfallzeit typisch | 3 ms |
| Spulenwiderstand | 26600 Ω ±15 % (bei 20 °C) |
Ausgangsdaten
| Schalten | |
| Kontaktausführung | 1 Wechsler |
| Art des Schaltkontaktes | Einfachkontakt |
| Kontaktmaterial | AgNi |
| Schaltspannung maximal | 250 V AC/DC |
| Schaltspannung minimal | 12 V (bei 10 mA) |
| Grenzdauerstrom | 16 A |
| Einschaltstrom maximal | 50 A (20 ms) |
| Schaltstrom minimal | 10 mA (bei 12 V) |
| Abschaltleistung (ohmsche Last) maximal | 384 W (bei 24 V DC) |
| 58 W (bei 48 V DC) | |
| 48 W (bei 60 V DC) | |
| 50 W (bei 110 V DC) | |
| 80 W (bei 220 V DC) | |
| 4000 VA (bei 250 V AC) | |
| Schaltvermögen | 2 A (bei 24 V, DC13) |
| 0,2 A (bei 110 V, DC13) | |
| 0,2 A (bei 250 V, DC13) | |
| 6 A (bei 24 V, AC15) | |
| 6 A (bei 120 V, AC15) | |
| 6 A (bei 250 V, AC15) | |
| Motorlast nach UL 508 | 1/2 HP, 120 V AC (Schließer) |
| 1 HP, 240 V AC (Schließer) | |
| 1/3 HP, 120 V AC (Öffner) | |
| 3/4 HP, 240 V AC (Öffner) | |
| 1/4 HP, 200 ... 250 V AC | |
Anschlussdaten
| Anschlussart | Steck / Lötanschluss |
Maße
| Maßzeichnung |  |
| Breite | 12,7 mm |
| Höhe | 29 mm |
| Tiefe | 15,7 mm |
Materialangaben
| Farbe | weiß (RAL 9010) |
Umwelt- und Lebensdauerbedingungen
| Umgebungsbedingungen | |
| Schutzart | RT II |
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
Zulassungen
| Schadgastest | |
| Kennzeichnung | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
Normen und Bestimmungen
| Normen/Bestimmungen | IEC 60664 |
| EN 50178 | |
| EN 61810-1 |
Montage
| Montagehinweis | anreihbar ohne Abstand (>70 °C ≥ 2,5 mm) |
| Einbaulage | beliebig |
ETIM for 2961338 Relais (EC001437)
Merkmalsname
Merkmalswert
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
Merkmalswertsonstige
MerkmalsnameKomplettgerät mit Sockel (EF003359)
MerkmalswertNein
MerkmalsnameMit abnehmbaren Klemmen (EF003340)
MerkmalswertNein
MerkmalsnameMit LED-Anzeige (EF005950)
MerkmalswertNein
MerkmalsnameBemessungssteuerspeisespannung DC (EF003980)
Merkmalswert71.5 V
MerkmalsnameSpannungsart zur Betätigung (EF008242)
MerkmalswertDC
MerkmalsnameAntrieb, Polung (EF003355)
Merkmalswertungepolt
MerkmalsnameSchaltverhalten des Antriebs (EF003356)
Merkmalswertmonostabil
MerkmalsnameAnzahl der Kontakte als Öffner (EF008255)
Merkmalswert0
MerkmalsnameAnzahl der Kontakte als Schließer (EF008256)
Merkmalswert0
MerkmalsnameAnzahl der Kontakte als Wechsler (EF008257)
Merkmalswert1
MerkmalsnameArt des Schaltkontaktes (EF003358)
MerkmalswertEinfachkontakt
MerkmalsnameMit zwangsgeführten Kontakten (EF003357)
MerkmalswertNein
MerkmalsnameWerkstoff des Kontakteinsatzes (EF008521)
Merkmalswertsonstige
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
Merkmalswertunbehandelt
MerkmalsnameNennstrom (EF000001)
Merkmalswert0.0041 A
MerkmalsnameSchutzart (IP) (EF005474)
Merkmalswertsonstige
MerkmalsnameBreite (EF000008)
Merkmalswert12.7 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert29 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert15.7 mm
