> >>FLT-CP-PLUS-3C-350 2882653 PHOENIX CONTACT Kombination Typ 1/2 Schutzeinrichtung
Vorheriges Produkt Nächstes Produkt

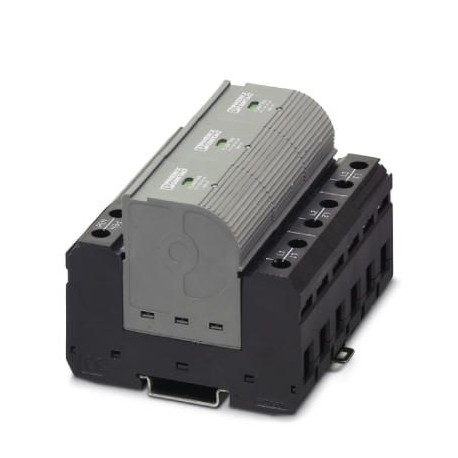

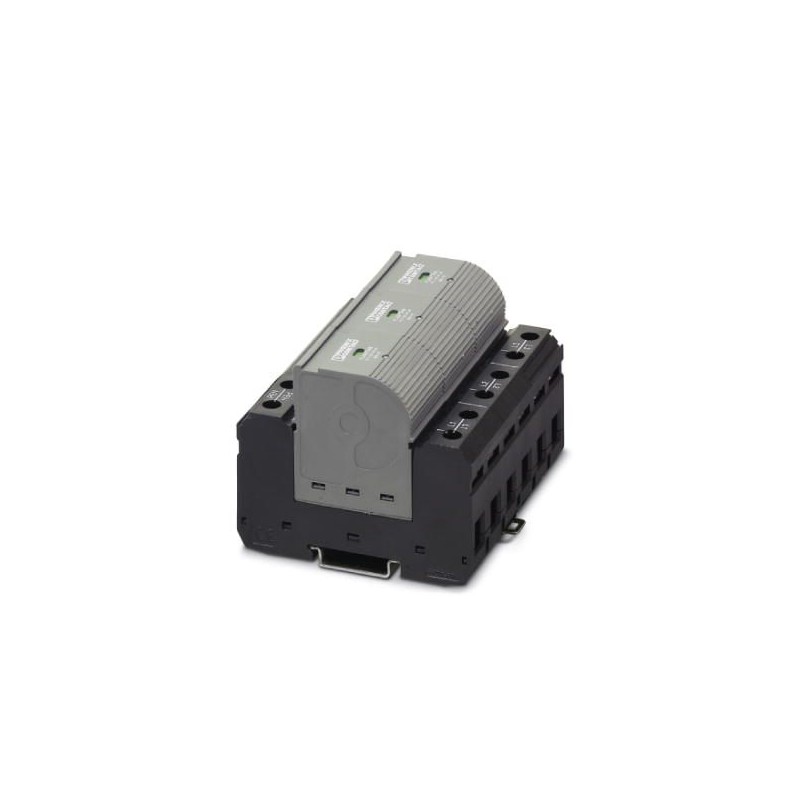

FLT-CP-PLUS-3C-350 2882653 PHOENIX CONTACT Kombination Typ 1/2 Schutzeinrichtung Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

FLT-CP-PLUS-3C-350 2882653 PHOENIX CONTACT Kombination Typ 1/2 Schutzeinrichtung

FLT-CP-PLUS-3C-350

2882653

PHOENIX_CONTACT

Kombination Typ 1/2 Schutzeinrichtung

Mehr Infos


Trabtech (TT)

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Gehen Sie zum alternativen Produkt: FLT-SEC-P-T1-3C-350/25-FM 2905419

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Key-Kommerzielle Daten

OrderkeyZwei Millionen acht hundert zwei und achtzig tausend sechs hundert drei und fünfzig
Verpackungseinheit1 pc
Katalog SeiteSeite 28 (C-6-2013)
GTIN4046356098236
Gewicht pro Stück (exklusive Verpackung)1,183.890 g
Custom tariff numberFünf und achtzig Millionen drei hundert drei und sechzig tausend zehn
HerkunftslandDE (Deutschland)

Abmessungen

Höhe95 mm
Breite106.8 mm
Tiefe71.5 mm
Horizontaler Teilung6 Div.

Umgebungsbedingungen

SchutzartIP20 (nur wenn alle Klemmstellen verwendet werden)
Umgebungstemperatur (Betrieb)-40 °C ... 80 °C
Umgebungstemperatur (Lagerung/transport)-40 °C ... 80 °C
Höhe≤ 2000 m (über NN (über Normalnull))
Zulässige Luftfeuchtigkeit (Betrieb)5 % ... 95 %
Schock (Betrieb)25g (- Halbsinus / 11 ms / 3 x ±X, ±Y, ±Z)
Vibration (Betrieb)5g (5 - 500 Hz/2,5 h/X, Y, Z)

Allgemeine

IEC-test-EinstufungI / II
T1 / T2
De TypT1 / T2
IEC-StromversorgungTN-C
Mode SchutzL-PEN
Montage-TypDIN-schiene: 35 mm
FarbeGrau/blau
schwarz
Gehäuse materialPBT
Grad der VerschmutzungZwei
Entflammbarkeit nach UL 94V-0
GebenDIN-Schienen-Modul, zwei-Abschnitt, teilbar
Anzahl der PositionenDrei
Surge Schutz Fehler MeldungOptische, Fernanzeige Kontakt

Schutzschaltung

Nennspannung UN240/415 V AC (TN-C)
Nennfrequenz fN50 Hz (60 Hz)
Maximale kontinuierliche Spannung UC350 V AC
Nenn-Laststrom ichL125 A (< 55 °C)
Nennentladestrom In(8/20) µs25 kA
Maximale Entladestrom Imax(8/20) µs50 kA
Impulse discharge current (10/350) µs, Ladung12.5 Wie
Impulse discharge current (10/350) µs, spezifische Energie160 kJ/Ω
Impulse discharge current (10/350) µs, Spitzenwert limp25 kA
Insgesamt Entladestrom Iinsgesamt(10/350) µs75 kA
Folgen Sie der current-interrupt-rating Ifi50 kA
Kurzschlussstrom ISCCR50 kA
Überspannungsschutz Stufe Up≤ 1,5 kV
Restspannung Ures≤ 1,5 kV (bei ichn)
Vor der Welle sparkover Spannung auf 6 kV (1.2/50) µs≤ 1,5 kV
TOV-Verhalten bei UT415 V AC (5 s / standhalten-Modus)
457 V AC (120 min / standhalten-Modus)
Reaktionszeit tEin≤ 100 ns
Max. Sicherung fuse mit V-durchgangsverdrahtung125 A (gG)
Max. Sicherung fuse mit Zweig Verkabelung315 A (gG)

Indikator/remote-Signalisierung

SchaltfunktionPDT Kontakt
Betriebsspannung12 V AC ... 250 V AC
125 V DC (200 mA DC)
Betriebsstrom10 mA AC ... 1 A AC
1 A DC (30 V DC)
Verbindungs-MethodePlug-in - /Schraubanschluss über COMBICON
GewindeM2
Anzugsmoment0.25 Nm
Abisolierlänge7 mm
Leiterquerschnitt flexibel0,14 mm2 ... 1,5 mm2
Leiterquerschnitt solid0,14 mm2 ... 1,5 mm2
Leiterquerschnitt AWG28 ... 16

Verbindungsdaten

Verbindungs-MethodeSchraube terminal blocks
GewindeM5
Anzugsmoment4,5 Nm
Abisolierlänge18 mm
Leiterquerschnitt flexibel2,5 mm2 ... 25 mm2
Leiterquerschnitt solid2,5 mm2 ... 35 mm2
Leiterquerschnitt AWG13 ... 2

UL-Spezifikationen

SPD Typ4CA
Maximum continuous operating voltage MCOV (L-L)528 V AC
Maximum continuous operating voltage MCOV (L-G)264 V AC
Nom. Spannung240/415 V AC
Mode SchutzL-L
L-G
Power distribution systemDelta
Nenn-Frequenz50/60 Hz
Gemessen Begrenzung der Spannung MLV (L-L)2450 V
Gemessen Begrenzung der Spannung MLV (L-G)1350 V
Nennentladestrom In(L-L)20 kA
Nennentladestrom In(L-G)20 kA

Environmental Product Compliance

China RoHSUmweltfreundliche Nutzung Zeitraum = 50
Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers"
