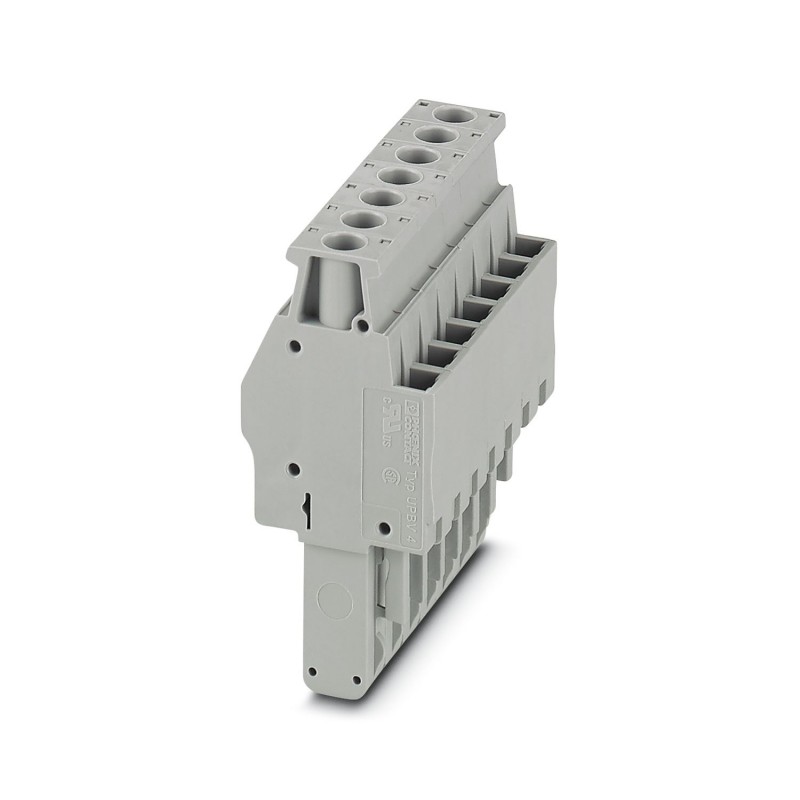

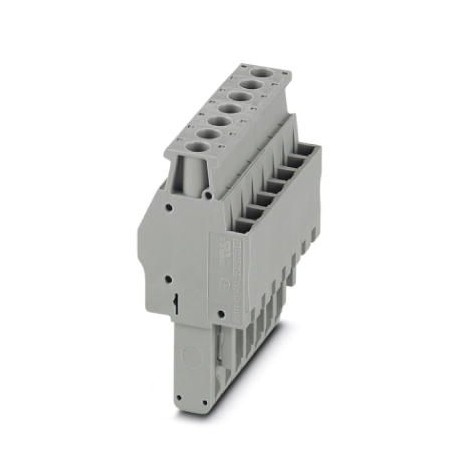

UPBV 4/ 7 3045868 PHOENIX CONTACT Stecker
UPBV 4/ 7
3045868
PHOENIX_CONTACT
Stecker
Steckverbinder, Bemessungsspannung: 800 V, Bemessungsstrom: 32 A, Polzahl: 7, Anschlussart: Schraubanschluss, Dimensionierung Querschnitt: 4 mm², Querschnitt: 0,14 mm²- 6 mm², Farbe: grau
Stecker, Nennspannung: 800 V, Nennstrom: 32 A, Polzahl: 7, Anschlussart: Schraubanschluss, Bemessungsquerschnitt: 4 mm2, Querschnitt: 0,14 mm2- 6 mm2, Farbe: grau
Terminals
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Produkttyp | Klemmenstecker |
| Polzahl | 7 |
| Rastermaß | 6,2 mm |
| Potenziale | 1 |
| Datenpflegestand | |
| Artikelrevision | 08 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Bemessungsstoßspannung | 8 kV |
| Nennquerschnitt | 4 mm² |
| Schraubengewinde | M3 |
| Anzugsdrehmoment | 0,6 ... 0,8 Nm |
| Abisolierlänge | 9 mm |
| Lehrdorn | A4 |
| Anschluss gemäß Norm | IEC 61984 |
| Leiterquerschnitt starr | 0,14 mm² ... 6 mm² |
| Leiterquerschnitt AWG | 26 ... 10 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel | 0,14 mm² ... 6 mm² |
| Leiterquerschnitt flexibel [AWG] | 26 ... 10 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) | 0,14 mm² ... 4 mm² |
| Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) | 0,14 mm² ... 4 mm² |
| 2 Leiter gleichen Querschnitts starr | 0,14 mm² ... 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel | 0,14 mm² ... 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse | 0,14 mm² ... 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse | 0,5 mm² ... 1 mm² |
| Nennstrom | 32 A |
| Belastungsstrom maximal | 32 A (bei 6 mm² Leiterquerschnitt) |
| Nennspannung | 800 V |
| Nennquerschnitt | 4 mm² |
| Breite | 43,4 mm |
| Höhe | 22 mm |
| Tiefe | 48,5 mm |
| Länge | 22 mm |
| Rastermaß | 6,2 mm |
| Farbe | grau (RAL 7042) |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Isolierstoffgruppe | I |
| Isolierstoff | PA |
| Statischer Isolierstoffeinsatz in Kälte | -60 °C |
| Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 130 °C |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) | bestanden |
| Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) | bestanden |
| Rauchgastoxität NFPA 130 (SMP 800C) | bestanden |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -60 °C ... 105 °C (max. kurzzeitige Betriebstemperatur siehe RTI Elec.) |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C) |
| Umgebungstemperatur (Montage) | -5 °C ... 70 °C |
| Umgebungstemperatur (Betätigung) | -5 °C ... 70 °C |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 30 % ... 70 % |
| Anschluss gemäß Norm | IEC 61984 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX REIHENKLEMMEN DE.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3045868-UPBV 4/ 7 | 116 Kbytes |
|
