PHOENIX_CONTACTFeldgeräte VerbindungSACCBP-MS-17CON-M16/2,0-PVCSCO 1442311 PHOENIX CONTACT Einbausteckverbinder

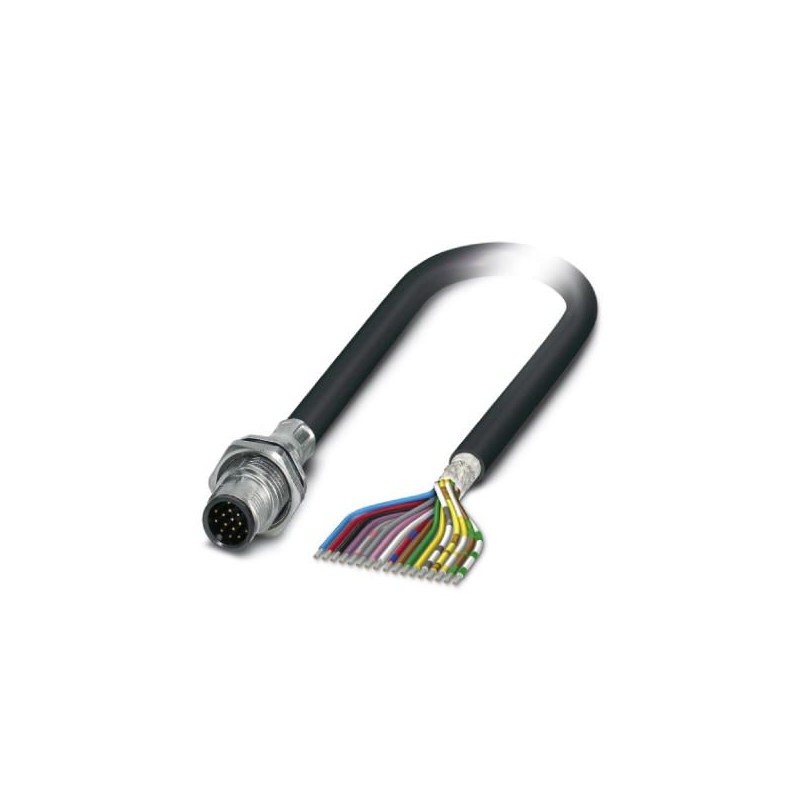

PHOENIX_CONTACT SACCBP-MS-17CON-M16/2,0-PVCSCO 1442311 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

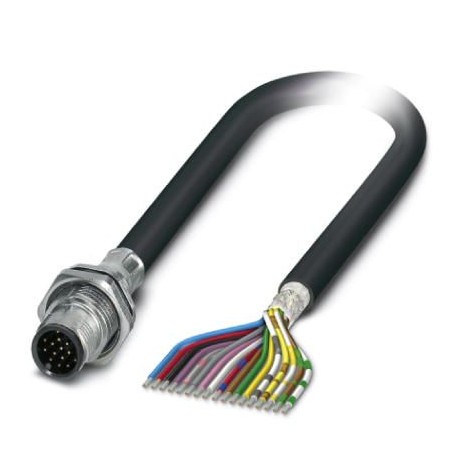

SACCBP-MS-17CON-M16/2,0-PVCSCO 1442311 PHOENIX CONTACT Einbausteckverbinder

Artikel-Nr.: SACCBP-MS-17CON-M16/2,0-PVCSCO

Code: 1442311

Hersteller: PHOENIX_CONTACT

Beschreibung:

Einbausteckverbinder
Konect. Stecker. apar sein. Posterwand, Universal, 17-polig, PVC/PVC, schwarz RAL 9005, geschirmt, Stecker, gerade, M12-SPEEDCON, Kodierung: A, am freien Kabelende, Rückseitige Montage, M16 x 1,5, Kabelanschluss, Kabellänge: 2 m, 0,14 mm², Schwarzes PVC, Alternativprodukt gemäß RoHS II ohne Ausnahme 6c (Pb< 0,1%) Artikelnummer: 1239772

Kategorien:

  • Steckverbinder > Rundsteckverbinder, Einbau (mit Leitung)
  • PHOENIX_CONTACT > Feldgeräte Verbindung

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 65,91 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel1442311
Verpackungseinheit1 STK
VerkaufsschlüsselC1 - Sensor-Aktor-Kabel
HinweisAuftragsgebundene Fertigung (keine Rücknahme)
KatalogseiteSeite 46 (C-2-2017)
GTIN4046356533423
Gewicht pro Stück (exklusive Verpackung)188,600 g
Gewicht pro Stück (inklusive Verpackung)188,600 g
Zolltarifnummer85444290
HerkunftslandDE (Deutschland)

Maße

Kabellänge1 m
Abmantellänge des freien Leitungsendes35 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 85 °C (Stecker/Buchse)
-40 °C ... 85 °C (ohne mechanische Betätigung)
SchutzartIP67

Allgemein

HinweisDie angegebenen elektrischen und mechanischen Daten setzen ein korrekt verriegeltes und montiertes Steckverbinderpaar voraus. Ist der Steckverbinder unverriegelt und besteht die Gefahr von Verschmutzung, so ist der Steckverbinder durch eine Schutzkappe >IP54 zu verschließen. Einflüsse durch Litzen, Leitungen oder Leiterplattenmontage sind zusätzlich zu berücksichtigen.
Bemessungsstrom bei 40 °C1,5 A
Bemessungsspannung30 V
Bemessungsstoßspannung0,8 kV
Polzahl17
Isolationswiderstand≥ 100 MΩ
KodierungA - Standard
Normen/BestimmungenM12-Steckverbinder IEC 61076-2-101
Signalart/KategorieUniversal
StatusanzeigeNein
ÜberspannungskategorieII
Verschmutzungsgrad3
AnschlussartEinzellitzen
Steckzyklen> 100
Anzugsdrehmoment3 Nm ... 4 Nm (Einbauseitig)
MontageartHinterwandmontage M16 x 1,5 Gewinde mit Flachmutter

Material

Brennbarkeitsklasse nach UL 94V0
Material KontaktCuZn
Material KontaktoberflächeAu
Material KontaktträgerPA 6.6
Material RändelZinkdruckguss, vernickelt
Material DichtungFKM

Leitung

KabeltypPVC schwarz
Kabeltyp (Kurzzeichen)PVC
Leiterquerschnitt0,14 mm²
AWG Signalleitung26
Leiteraufbau Signalleitung7x 0,16 mm
Aderdurchmesser inkl. Isolierung1,1 mm ±0,05 mm
Wandstärke Isolierung0,21 mm
Aderfarbenweiß-braun, grün-gelb, grau-rosa, blau-rot, schwarz-violett, grau/rosa-rot/blau, weiß/grün-braun/grün, weiß/gelb-gelb/braun-weiß/grau
Gesamtverseilung8 Paare um Füller zur Seele
SchirmungGeflecht aus verzinnten Kupferdrähten
Optische Schirmbedeckung85 %
Außenmantel, Farbeschwarz RAL 9005
Kabelaußendurchmesser9,20 mm
Anzahl der Biegezyklen2000000
Biegeradius92 mm
Verfahrweg10 m
Verfahrgeschwindigkeit3 m/s
Beschleunigung10 m/s²
Außenmantel, MaterialPVC
Material InnenmantelPVC
Material AderisolationPVC
Material Leiterverzinnte Cu-Litze
Normen/BestimmungenM12-Steckverbinder IEC 61076-2-101
Leiterwiderstand142 Ω/km
Nennspannung Leitung300 V
Prüfspannung Leitung2000 V AC
FlammwidrigkeitDIN VDE 0472 T.804, Prüfart B
ÖlbeständigkeitDIN VDE 0472 T.803, Prüfart B
Sonstige Beständigkeithydrolyse- und mikrobenbeständig nach VDE 0282 Teil 10
Umgebungstemperatur (Betrieb)-40 °C ... 85 °C (Kabel, feste Verlegung)
-25 °C ... 85 °C (Kabel, bewegliche Verlegung)

Normen und Bestimmungen

NormbezeichnungM12-Steckverbinder
Normen/BestimmungenIEC 61076-2-101
FlammwidrigkeitDIN VDE 0472 T.804, Prüfart B
ÖlbeständigkeitDIN VDE 0472 T.803, Prüfart B
Sonstige Beständigkeithydrolyse- und mikrobenbeständig nach VDE 0282 Teil 10
Brennbarkeitsklasse nach UL 94V0

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"

Klassifikationen

ETIM for 1442311 Steckverbinder (EC002635)

MerkmalsnameKontaktausführung (EF001587)
Merkmalswertsonstige
MerkmalsnameAnzahl der Datenkontakte (EF012232)
Merkmalswert0
MerkmalsnameAnzahl der Leistungskontakte (EF012216)
Merkmalswert0
MerkmalsnameAnzahl der Steuerkontakte (EF012217)
Merkmalswert17
MerkmalsnameAusführung des Gehäuses (EF006980)
Merkmalswertgerade
MerkmalsnameBemessungsstrom In (EF008250)
Merkmalswert1.5 A
MerkmalsnameUmgebungstemperatur (EF002386)
Merkmalswert-25 °C
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert30 V
MerkmalsnameÜberspannungskategorie (EF006785)
MerkmalswertII
MerkmalsnameVerschmutzungsgrad (EF006786)
Merkmalswert3
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
MerkmalswertGold
MerkmalsnameWerkstoff des Gehäuses (EF001596)
MerkmalswertKunststoff
MerkmalsnameWerkstoff des Gewinderings (EF012304)
Merkmalswertsonstige
MerkmalsnameArt der Verriegelung (EF000208)
Merkmalswertsonstige
MerkmalsnameBrennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521)
MerkmalswertV0
MerkmalsnameMit Schutzleiter (EF007468)
MerkmalswertNein
MerkmalsnameSchutzart (IP), montiert (EF007466)
MerkmalswertIP67
MerkmalsnameMin. Anzahl der Steckzyklen (EF012212)
Merkmalswert100
MerkmalsnameGeschirmt (EF000881)
MerkmalswertJa
MerkmalsnameMit Statusanzeige (EF001602)
MerkmalswertNein
