PHOENIX_CONTACTFeldgeräte VerbindungSACC-DSI-MSD-4CON-M12-SCO SH 1552984 PHOENIX CONTACT Bussystem-Einbausteckverbinder

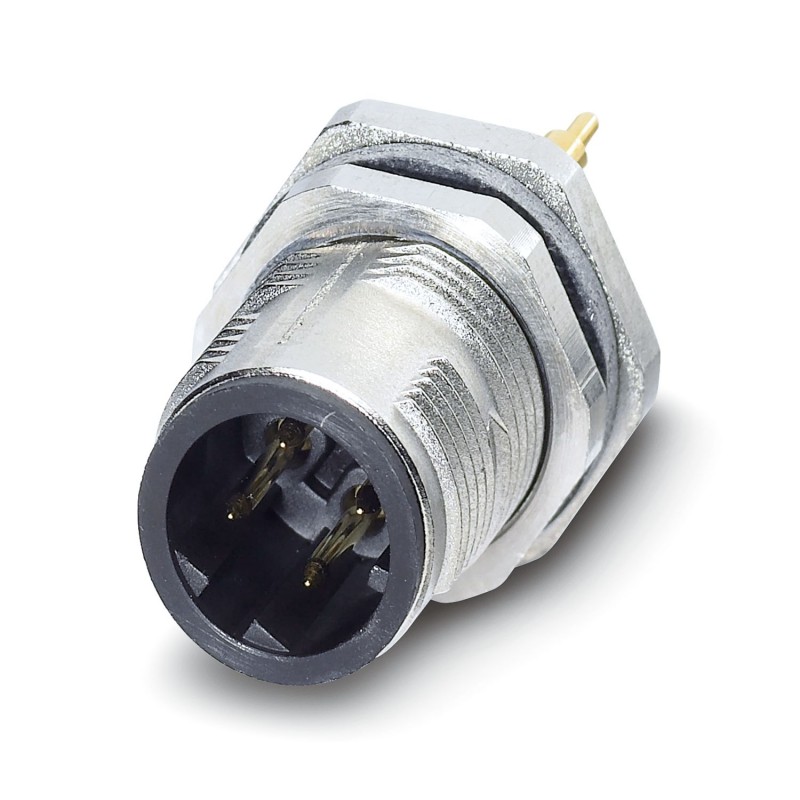

PHOENIX_CONTACT SACC-DSI-MSD-4CON-M12-SCO SH 1552984 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SACC-DSI-MSD-4CON-M12-SCO SH 1552984 PHOENIX CONTACT Bussystem-Einbausteckverbinder

Artikel-Nr.: SACC-DSI-MSD-4CON-M12-SCO SH

Code: 1552984

Hersteller: PHOENIX_CONTACT

Artikel auf Anfrage, das gebe keine Rückkehr.

Beschreibung:

Bussystem-Einbausteckverbinder
Konect. Stecker. apar sein. Posterwand, 4-polig, Stecker, gerade, M12-SPEEDCON, Kodierung: D, Rückseitiger Einbau, M12 x 1, Lötstifte, Alternativprodukt gemäß RoHS II ohne Ausnahme 6c (Pb< 0.1%) Art.-Nr.: 1240023
Gerätesteckverbinder Hinterwand, 4-polig, Stift, gerade, M12-SPEEDCON, Kodierung: D, Hinterwandmontage, M12 x 1, Lötstifte, Alternativprodukt nach RoHS II ohne Ausnahme 6c (Pb < 0,1 %) Art.-Nr.: 1240023

Kategorien:

  • Steckverbinder > Rundsteckverbinder, Einbau (PCB)
  • PHOENIX_CONTACT > Feldgeräte Verbindung

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 305,01 €

Stückpreis: 15,2503 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 4-5 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Technische Daten
Hinweise
Hinweis zum BetriebDie angegebenen elektrischen und mechanischen Daten setzen ein korrekt verriegeltes und montiertes Steckverbinderpaar voraus. Ist der Steckverbinder unverriegelt und besteht die Gefahr von Verschmutzung, so ist der Steckverbinder durch eine Schutzkappe >IP54 zu verschließen. Einflüsse durch Litzen, Leitungen oder Leiterplattenmontage sind zusätzlich zu berücksichtigen.
Bestellhinweis:Kontermutter ist im Lieferumfang enthalten
AllgemeinKontaktanschlussart Crimpverbindung
Montage
MontageartHinterwandmontage M12 x 1 mit Kontermutter
Montagehinweismit Kontermutter
Artikeleigenschaften
ProdukttypRundsteckverbinder (geräteseitig)
Polzahl4
Geschirmtja
KodierungD
GewindeartM12
Datenpflegestand
Artikelrevision07
Isolationseigenschaften
ÜberspannungskategorieII
Verschmutzungsgrad3
Materialangaben
Brennbarkeitsklasse nach UL 94V0
Material DichtungNBR
Material KontaktCuZn
Material KontaktoberflächeAu
Material KontaktträgerPA 6.6
Material VerschraubungZinkdruckguss, vernickelt
Elektrische Eigenschaften
Bemessungsstoßspannung2,5 kV
Durchgangswiderstand≤ 3 mΩ
Isolationswiderstand≥ 100 MΩ
Nennspannung UN250 V
Nennstrom IN4 A
Anschlussdaten
Leiteranschluss
AnschlussartLötstifte
KontaktartStift
Anzugsdrehmoment3 Nm ... 4 Nm (Einbauseitig)
Mechanische Eigenschaften
Mechanische Daten
Steckzyklen> 100
Steckverbinder
Anschluss 1
Bauform KopfStift
Kabelabgang Kopfgerade
Gewindeart KopfM12
Verriegelungsart KopfSPEEDCON
KodierungD
Kabel / Leitung
Umgebungstemperatur (Betrieb)-40 °C ... 85 °C (Kabel, feste Verlegung)
-25 °C ... 85 °C (Kabel, bewegliche Verlegung)
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
SchutzartIP67 (in gestecktem Zustand)
IP65 (in gestecktem Zustand)
IP65/IP67
Umgebungstemperatur (Betrieb)-25 °C ... 85 °C (Stecker/Buchse)
-40 °C ... 85 °C (ohne mechanische Betätigung)
-25 °C ... 85 °C (Kabel, bewegliche Verlegung)
-40 °C ... 85 °C (Kabel, feste Verlegung)
Normen und Bestimmungen
NormbezeichnungM12-Steckverbinder
Normen/BestimmungenIEC 61076-2-101

ETIM for 1552984 Steckverbinder (EC003569)

MerkmalsnameMontageart (EF000003)
MerkmalswertHinterwandmontage
MerkmalsnameEinschraubgewinde (EF012303)
MerkmalswertM12
MerkmalsnameMit Schirmanschluss (EF002535)
MerkmalswertJa
MerkmalsnamePolzahl (EF001391)
Merkmalswert4
MerkmalsnameAnzahl der Steuerkontakte (EF012217)
Merkmalswert4
MerkmalsnameMit PE-Anschluss (EF005600)
MerkmalswertNein
MerkmalsnameBeschichtung Gehäuse (EF001601)
Merkmalswertvernickelt
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
Merkmalswertsonstige
MerkmalsnameBrennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521)
MerkmalswertV0
MerkmalsnameMin. Anzahl der Steckzyklen (EF012212)
Merkmalswert100
MerkmalsnameSchutzart (IP), montiert (EF007466)
MerkmalswertIP65/IP67
MerkmalsnameUmgebungstemperatur (EF002386)
Merkmalswert85 °C
MerkmalsnameBetriebstemperatur (EF002393)
Merkmalswert-25 °C
MerkmalsnameBemessungsstrom In (EF008250)
Merkmalswert4 A
MerkmalsnameMit Gewinde (EF003723)
MerkmalswertJa
