PHOENIX_CONTACTindustrielle RelaisOPT-60DC/ 24DC/ 2 2966605 PHOENIX CONTACT Miniatur-Solid-State-Relais

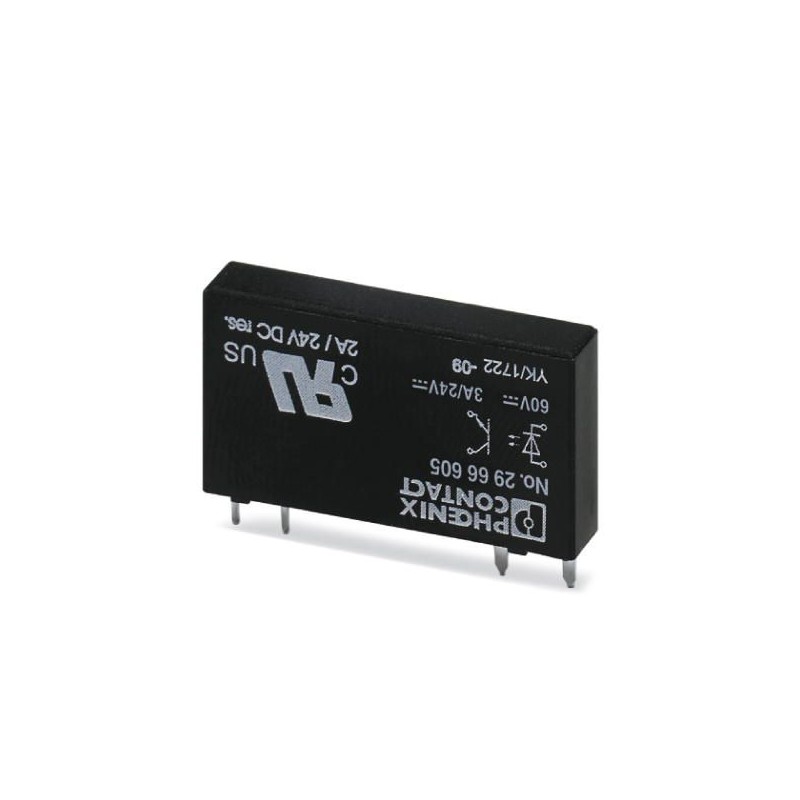

PHOENIX_CONTACT OPT-60DC/ 24DC/ 2 2966605 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

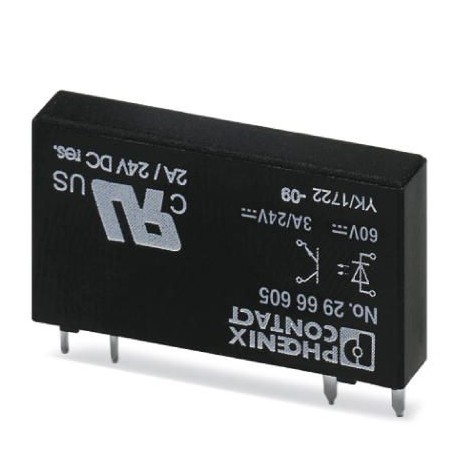

OPT-60DC/ 24DC/ 2 2966605 PHOENIX CONTACT Miniatur-Solid-State-Relais

Artikel-Nr.: OPT-60DC/ 24DC/ 2

Code: 2966605

Hersteller: PHOENIX_CONTACT

Beschreibung:

Miniatur-Solid-State-Relais
Steckbares Miniatur-Halbleiterrelais, Leistungs-Halbleiterrelais, 1 Schließkontakt, Eingang: 60 V DC, Ausgang: 3 ... 33 V Gleichstrom/3 A

Kategorien:

  • Relais > Optokoppler
  • PHOENIX_CONTACT > industrielle Relais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 217,25 €

Stückpreis: 21,724 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel2966605
Verpackungseinheit10 STK
VerkaufsschlüsselG1 - Relais
Mindestbestellmenge10 STK
KatalogseiteSeite 394 (C-5-2017)
GTIN4017918130923
Gewicht pro Stück (exklusive Verpackung)5,420 g
Gewicht pro Stück (inklusive Verpackung)5,420 g
Zolltarifnummer85364190
HerkunftslandHU (Ungarn)

Maße

Breite5 mm
Höhe28 mm
Tiefe15 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)-25 °C ... 70 °C

Eingangsdaten

Eingangsnennspannung UN60 V DC
Eingangsspannungsbereich bezogen auf UN0,8 ... 1,2
Eingangsspannungsbereich48 V DC ... 72 V DC
Schaltschwelle "0"-Signal Spannung≤ 20 V
Schaltschwelle "1"-Signal Spannung≥ 35 V
Typischer Eingangsstrom bei UN3 mA
Einschaltzeit typisch40 µs (bei UN)
Ausschaltzeit typisch500 µs (bei UN)
Übertragungsfrequenz300 Hz
Verlustleistung bei Nennbedingung0,18 W

Ausgangsdaten

Ausgangsspannungsbereich3 V DC ... 33 V DC
Grenzdauerstrom3 A (siehe Derating-Kurve)
Einschaltstrom maximal15 A (10 ms)
Spannungsabfall bei max. Grenzdauerstrom≤ 150 mV
Ausgangsschaltung2-Leiter, massefrei
SchutzbenennungVerpolschutz
Überspannungsschutz
Schutzschaltung/-BauteilVerpolschutzdiode

Allgemein

Prüfspannung Eingang/Ausgang2,5 kV (50 Hz, 1 min.)
Einbaulagebeliebig
Montagehinweisanreihbar ohne Abstand
Betriebsart100 % ED
SchutzartRT III (Waschdicht)
BenennungNormen / Bestimmungen
Normen/BestimmungenIEC 60664
EN 50178
Verschmutzungsgrad2
ÜberspannungskategorieIII

Normen und Bestimmungen

Anschluss gemäß NormCUL
BenennungNormen / Bestimmungen
Normen/BestimmungenIEC 60664
EN 50178
IsolierungBasisisolierung
Verschmutzungsgrad2
ÜberspannungskategorieIII

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"

Klassifikationen

ETIM for 2966605 Relais (EC001504)

MerkmalsnameEingangsspannung (EF003840)
Merkmalswert48 V
MerkmalsnameArt der Eingangsspannung (EF003033)
MerkmalswertDC
MerkmalsnameAusgangsspannung (EF003933)
Merkmalswert3 V
MerkmalsnameArt der Ausgangsspannung (EF008222)
MerkmalswertDC
MerkmalsnameBemessungsbetriebsstrom Ie (EF001443)
Merkmalswert3 A
MerkmalsnameArt des Digitalausgangs (EF003601)
Merkmalswertelektronisch
MerkmalsnameMit LED-Anzeige (EF005950)
MerkmalswertNein
